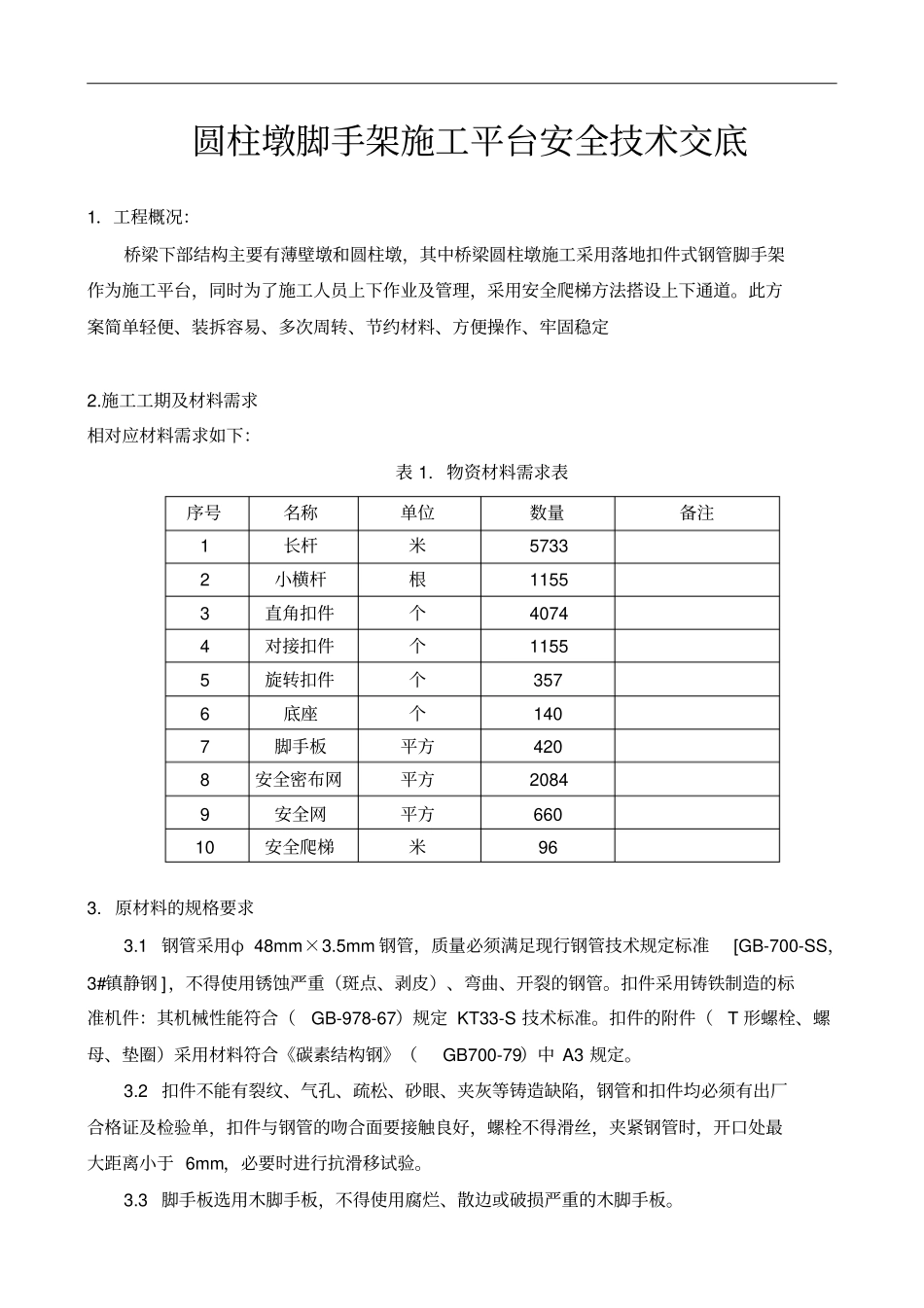

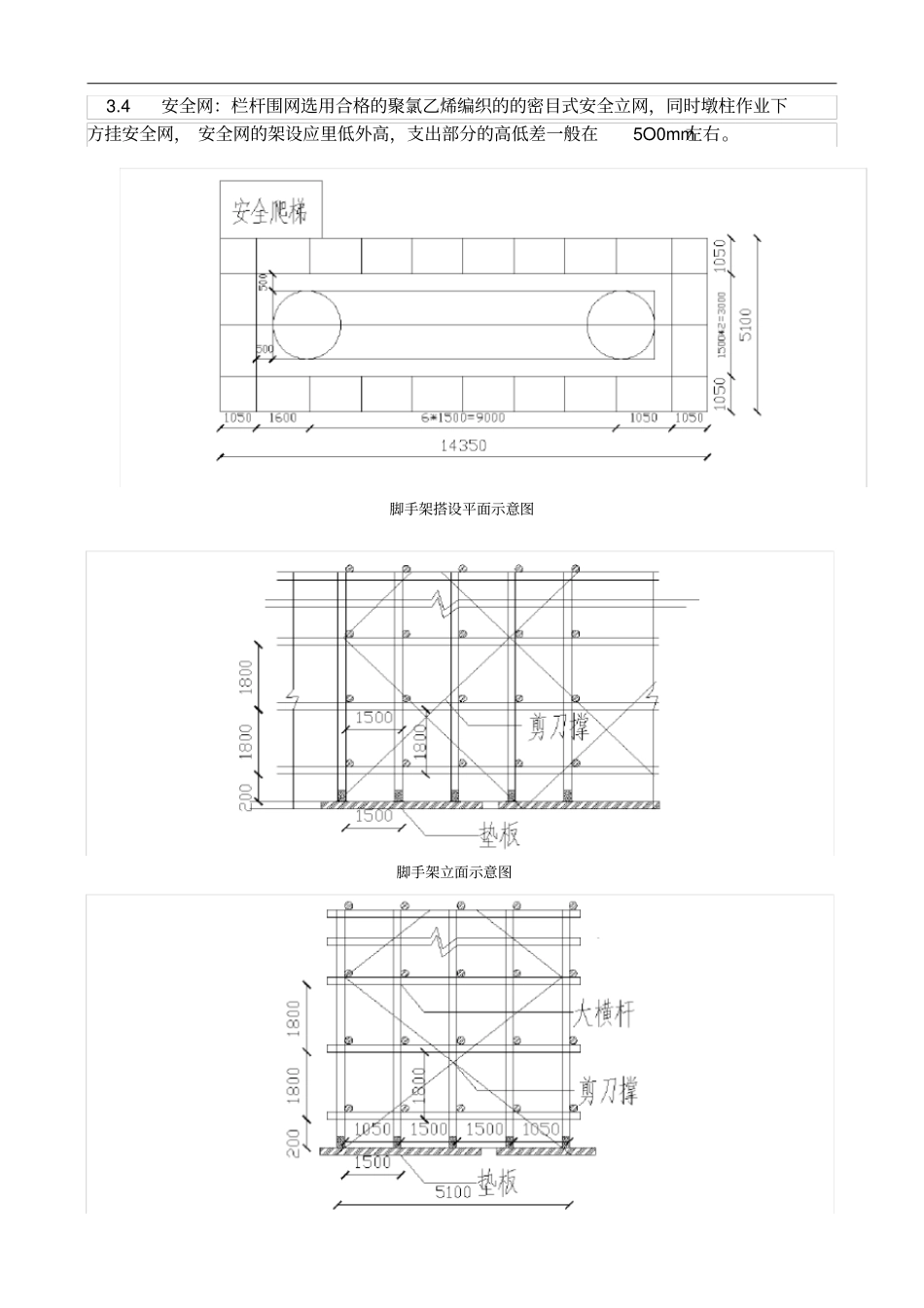

圆柱墩脚手架施工平台安全技术交底1．工程概况：桥梁下部结构主要有薄壁墩和圆柱墩，其中桥梁圆柱墩施工采用落地扣件式钢管脚手架作为施工平台，同时为了施工人员上下作业及管理，采用安全爬梯方法搭设上下通道。此方案简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定2.施工工期及材料需求相对应材料需求如下：表 1. 物资材料需求表3. 原材料的规格要求3.1 钢管采用φ 48mm×3.5mm 钢管，质量必须满足现行钢管技术规定标准[GB-700-SS，3#镇静钢 ]，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件采用铸铁制造的标准机件：其机械性能符合（GB-978-67）规定 KT33-S 技术标准。扣件的附件（T 形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》（GB700-79）中 A3 规定。3.2 扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于 6mm，必要时进行抗滑移试验。3.3 脚手板选用木脚手板，不得使用腐烂、散边或破损严重的木脚手板。序号名称单位数量备注1 长杆米5733 2 小横杆根1155 3 直角扣件个4074 4 对接扣件个1155 5 旋转扣件个357 6 底座个140 7 脚手板平方420 8 安全密布网平方2084 9 安全网平方660 10 安全爬梯米96 3.4安全网：栏杆围网选用合格的聚氯乙烯编织的的密目式安全立网，同时墩柱作业下方挂安全网， 安全网的架设应里低外高，支出部分的高低差一般在5O0mm左右。脚手架搭设平面示意图脚手架立面示意图脚手架侧面示意图4. 脚手架的搭设4.1 工艺流程：墩柱第一节施工→场地平整→搭设脚手架和安全爬梯→挂密目安全网→满铺木脚手板→柱系梁、墩柱施工→脚手架升高→盖梁、垫石施工→拆除脚手架步骤一、步骤二：步骤三：步骤四：步骤四：4.2 脚手架搭设方法4.2.1 脚手架立杆纵向间距1.5m，立杆排距 1.05m，大横杆步距 1.8m，小横杆在大横杆上，内立杆距结构面300mm。底部必须搭设通长扫地杆。工艺流程：墩柱第一节施工→搭设脚手架→挂密目安全网→满铺木脚手板→脚手架拆除 4.2.2剪刀撑设在脚手架外侧，沿脚手架通长全高连续设置；横向支撑每隔5m沿脚手架高度设置一道。剪刀撑钢管搭接不小于1000mm，不少于三个扣件，端部扣件的盖板的边缘至杆端间距不小于100mm。4.2.3 每根立杆底部设置垫板，垫板采用厚度为50mm,宽度为 200mm,长度为 4000mm木垫板...
