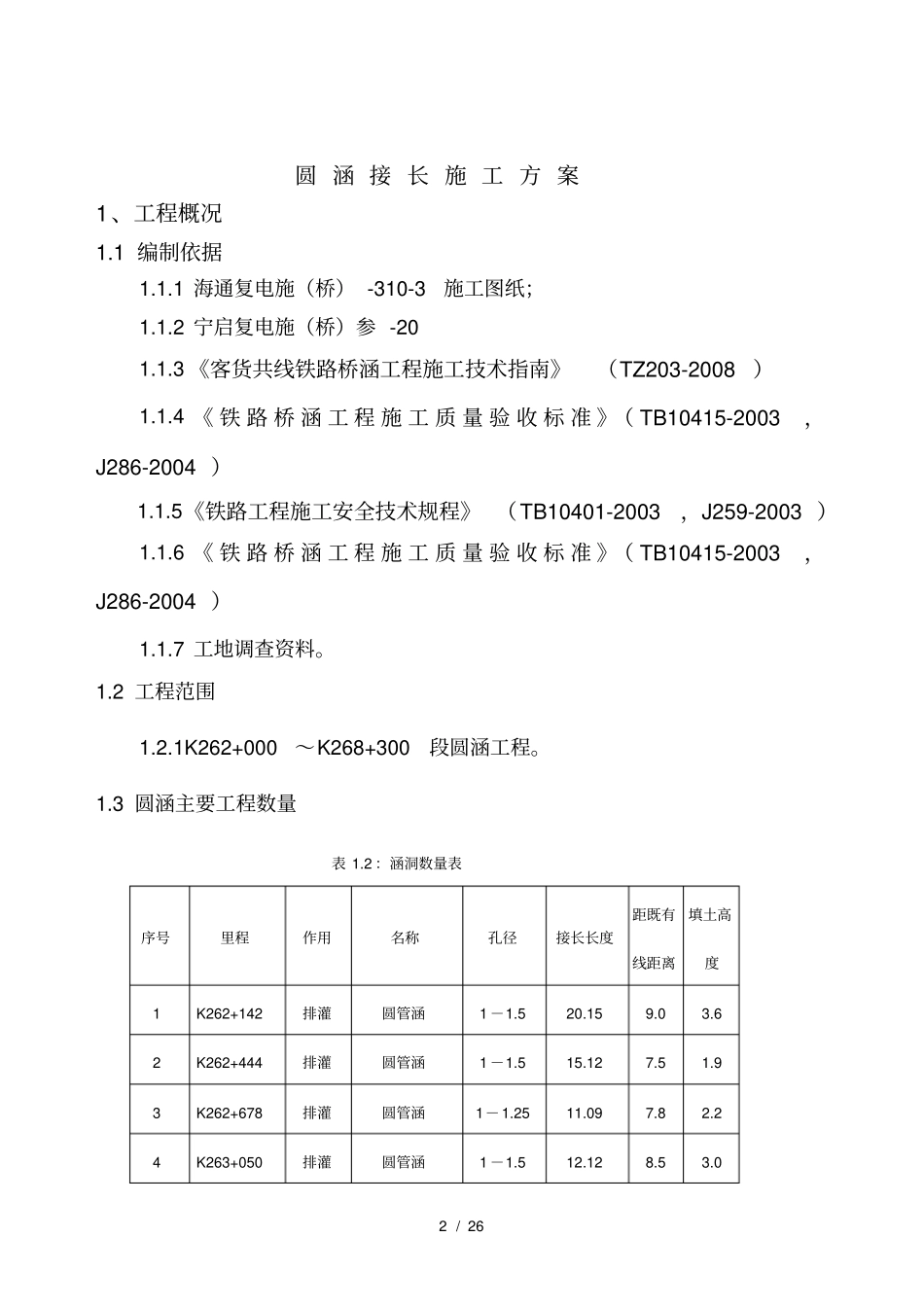

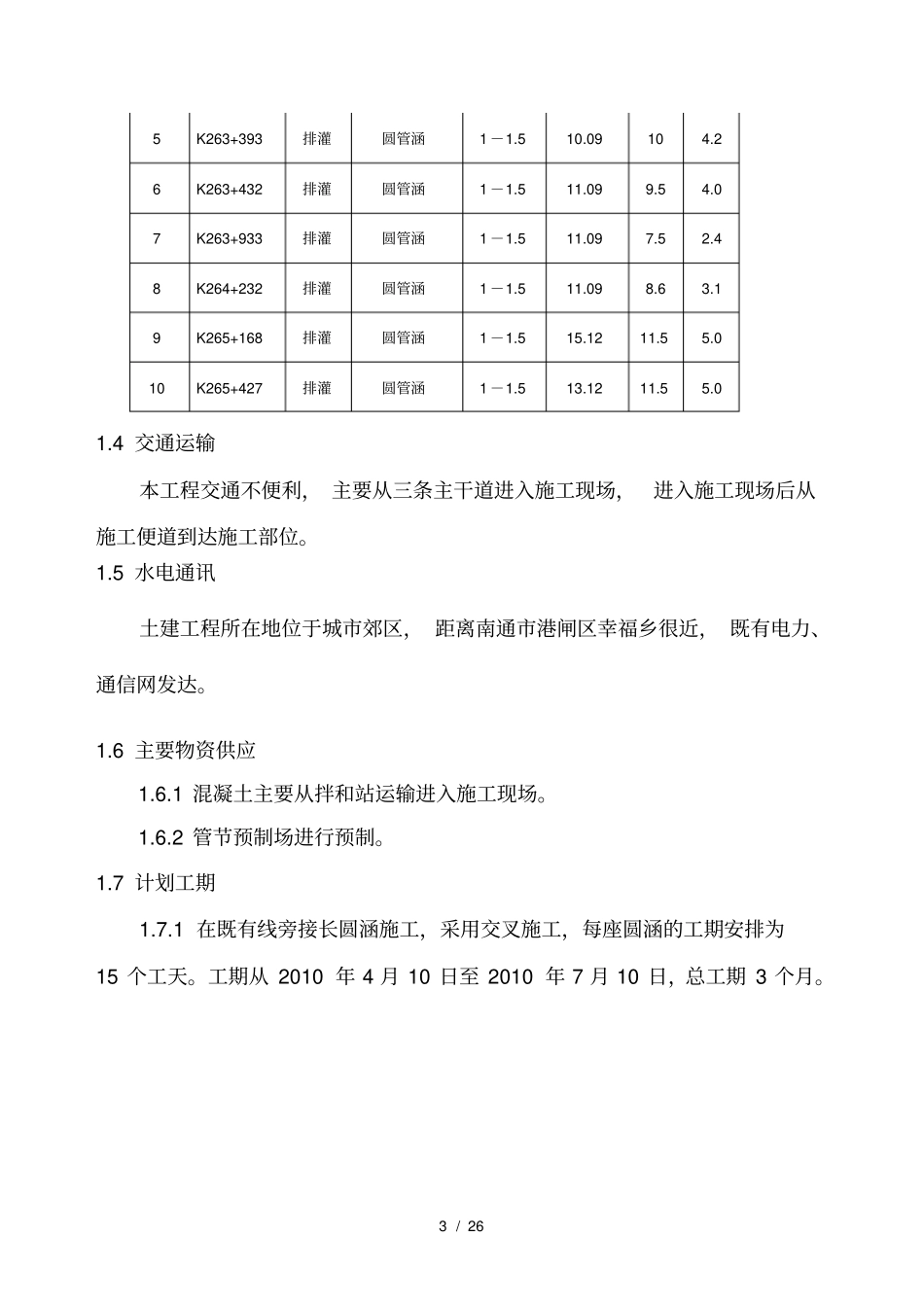

1 / 26 宁启铁路南京至南通段复线电气化工程三标段圆涵工程施工方案编 写 单 位：中铁十局宁启复线项目部直属架子队编写人：日期：审核人：日期：批准人：日期：2 / 26 圆 涵 接 长 施 工 方 案1、工程概况1.1 编制依据1.1.1 海通复电施（桥） -310-3施工图纸；1.1.2 宁启复电施（桥）参 -20 1.1.3 《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）1.1.4 《 铁 路 桥 涵 工 程 施 工 质 量 验 收 标 准 》（ TB10415-2003，J286-2004 ）1.1.5《铁路工程施工安全技术规程》 （TB10401-2003，J259-2003 ）1.1.6 《 铁 路 桥 涵 工 程 施 工 质 量 验 收 标 准 》（ TB10415-2003，J286-2004 ）1.1.7 工地调查资料。1.2 工程范围1.2.1K262+000～K268+300段圆涵工程。1.3 圆涵主要工程数量表 1.2 ：涵洞数量表序号里程作用名称孔径接长长度距既有线距离填土高度1K262+142排灌圆管涵1 －1.520.15 9.0 3.6 2K262+444排灌圆管涵1 －1.515.12 7.5 1.9 3K262+678排灌圆管涵1－1.2511.09 7.8 2.2 4K263+050排灌圆管涵1 －1.512.12 8.5 3.0 3 / 26 5K263+393排灌圆管涵1 －1.510.09 10 4.2 6K263+432排灌圆管涵1 －1.511.09 9.5 4.0 7K263+933排灌圆管涵1 －1.511.09 7.5 2.4 8K264+232排灌圆管涵1 －1.511.09 8.6 3.1 9K265+168排灌圆管涵1 －1.515.12 11.5 5.0 10K265+427排灌圆管涵1 －1.513.12 11.5 5.0 1.4 交通运输本工程交通不便利， 主要从三条主干道进入施工现场，进入施工现场后从施工便道到达施工部位。1.5 水电通讯土建工程所在地位于城市郊区， 距离南通市港闸区幸福乡很近， 既有电力、通信网发达。1.6 主要物资供应1.6.1 混凝土主要从拌和站运输进入施工现场。1.6.2 管节预制场进行预制。1.7 计划工期1.7.1 在既有线旁接长圆涵施工，采用交叉施工，每座圆涵的工期安排为15 个工天。工期从 2010 年 4 月 10 日至 2010 年 7 月 10 日，总工期 3 个月。4 / 26 1. 8 主要人员配备序号姓名职务备注1 金立瑞队长2 刘二斌技术负责人3 支江伟桥涵工班长4 陈蛟技术员5 陶冶安全员6 陆中清防护员7 臧千成领工员8 周文立试验员2、施工准备2．1 技术准备靠近既有线施工施工前，应做好技术准备。首先，利用设计院交桩，精心复测，定出各涵洞中线及既有涵洞流水面标高是否与设计相符。然后，编制...
