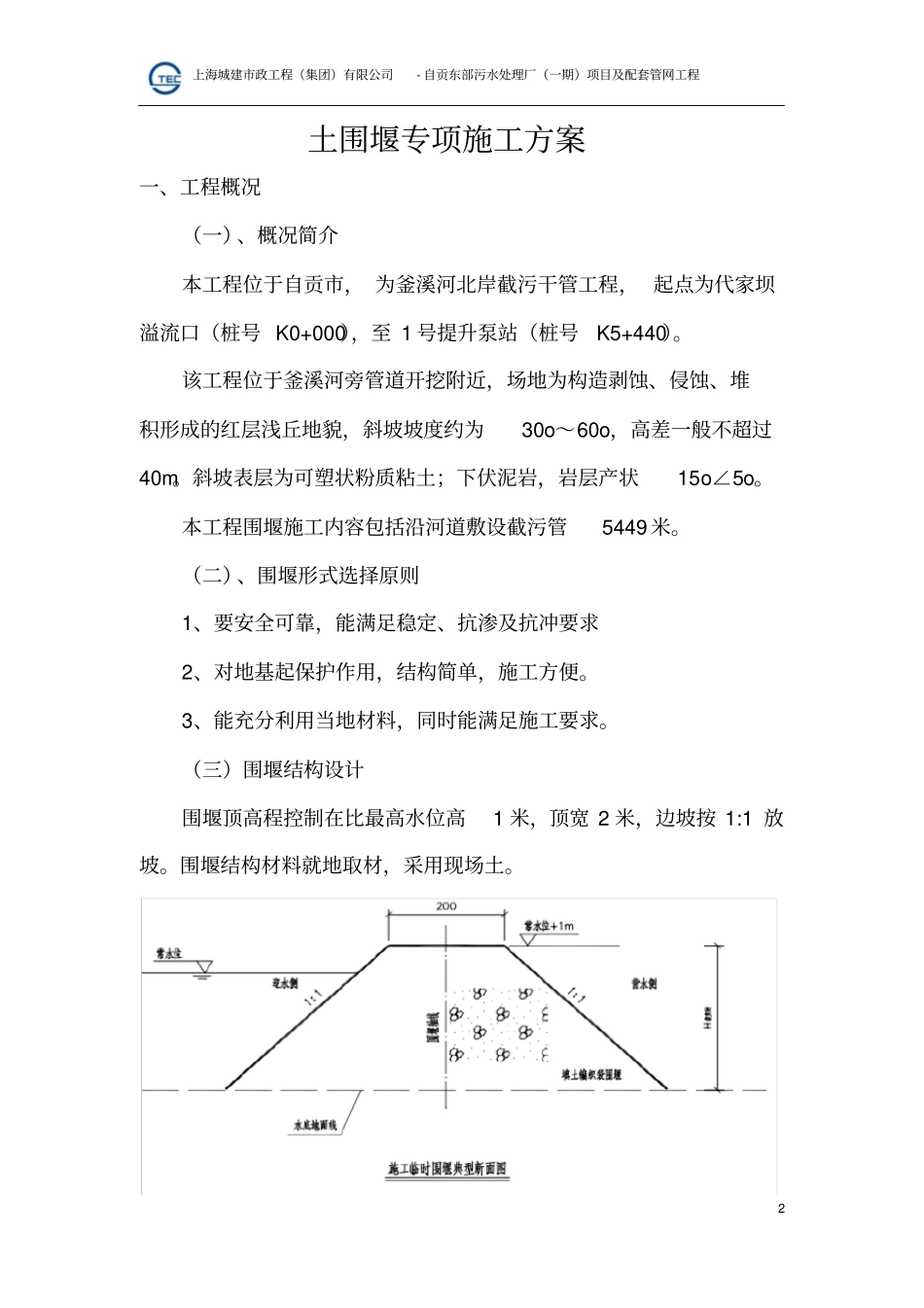

自贡市东部污水处理厂（一期）项目及配套管网工程（代家坝溢流口至1 号提升泵站）土围堰专项施工方案承载城市梦想建筑美好生活上海城建市政工程（集团）有限公司2018 年 05 月 15 日上海城建市政工程（集团）有限公司- 自贡东部污水处理厂（一期）项目及配套管网工程1 会 签 页编制单位：上海城建市政工程（集团）有限公司总工程师：工程技术部：编制人：编制日期： 2018 年 5 月 15 日上海城建市政工程（集团）有限公司- 自贡东部污水处理厂（一期）项目及配套管网工程2 土围堰专项施工方案一、工程概况（一）、概况简介本工程位于自贡市， 为釜溪河北岸截污干管工程， 起点为代家坝溢流口（桩号 K0+000），至 1 号提升泵站（桩号K5+440）。该工程位于釜溪河旁管道开挖附近，场地为构造剥蚀、侵蚀、堆积形成的红层浅丘地貌，斜坡坡度约为30o～60o，高差一般不超过40m。斜坡表层为可塑状粉质粘土；下伏泥岩，岩层产状15o∠5o。本工程围堰施工内容包括沿河道敷设截污管5449 米。（二）、围堰形式选择原则1、要安全可靠，能满足稳定、抗渗及抗冲要求2、对地基起保护作用，结构简单，施工方便。3、能充分利用当地材料，同时能满足施工要求。（三）围堰结构设计围堰顶高程控制在比最高水位高1 米，顶宽 2 米，边坡按 1:1 放坡。围堰结构材料就地取材，采用现场土。上海城建市政工程（集团）有限公司- 自贡东部污水处理厂（一期）项目及配套管网工程3 二、主要应用标准和规范1、自贡市东部污水处理厂（一期）项目及配套管网工程相应图纸；2、施工组织设计及相关文件；3、踏勘工地，从现场调查、采集、咨询所获取的信息。三、施工准备1、技术准备1.1 、熟悉和分析工程地质、水文地质资料、基础形状尺寸和埋深情况、施工水位和流速、河床地质和周边情况分析等。1.2 、制定详细的施工施工方案审批后实施，实施前需对围堰作业班组进行技术交底，测量工程师对设计围堰平面位置进行放样。1.3 、河床处理：修筑围堰前， 先将堰底处河床上的树根、 石块、表面淤泥及杂物挖除，大致整平。2、施工机具准备2.1 、运输设备：自卸车、装载机、手推车。2.2 、抽挖设备：挖掘机、潜污泵、水泵等。2.3 、测量仪器：全站仪、水准仪、钢尺等。3、材料及其他准备3.1 、主要材料：编织袋、草袋等，粘土。3.2 、其他准备：必要时配备装放土袋的铁钩铁栏。四、施工操作工艺1、施工工艺流程：上海城建市政工程（集团）有限公司- 自贡...
