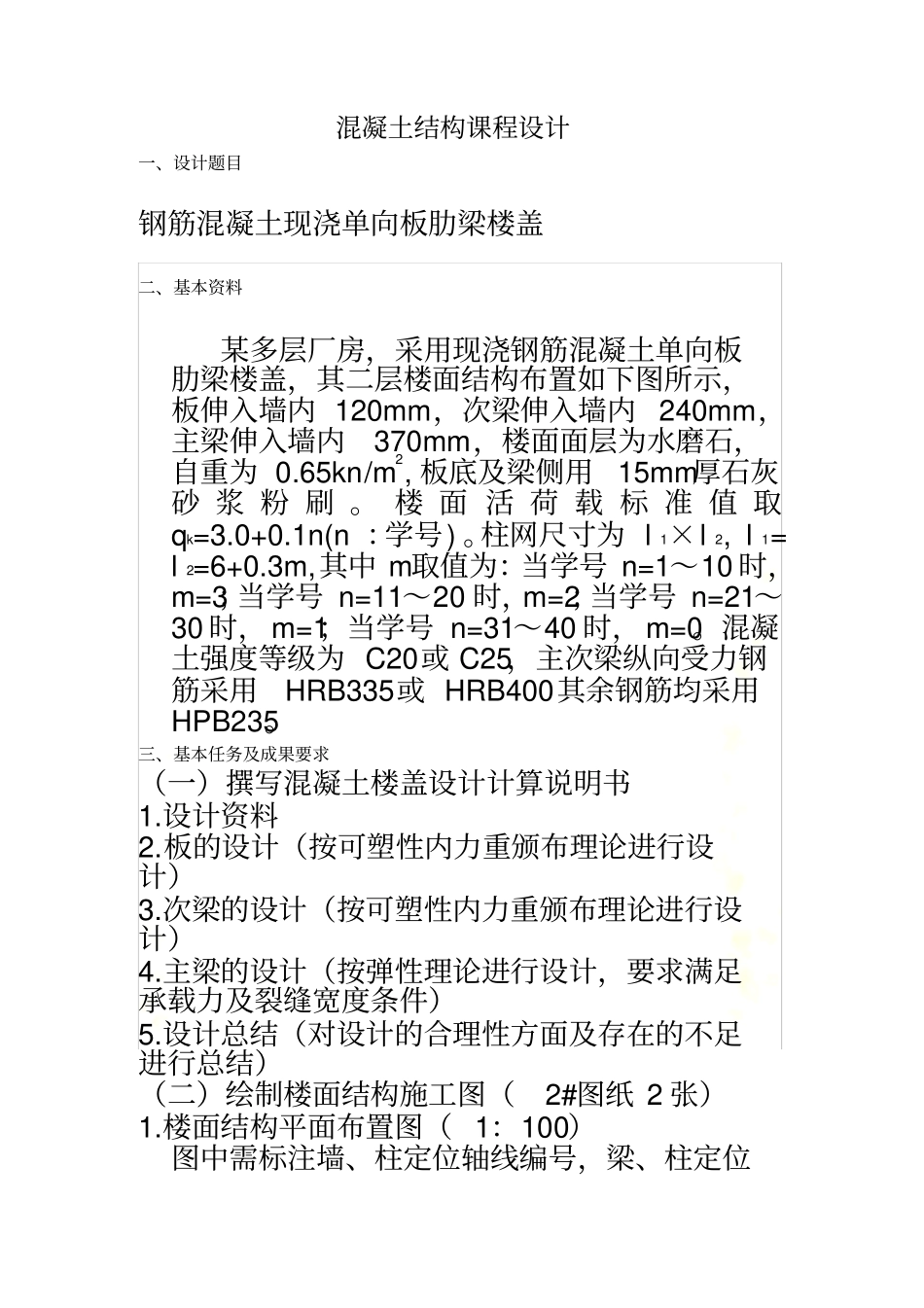

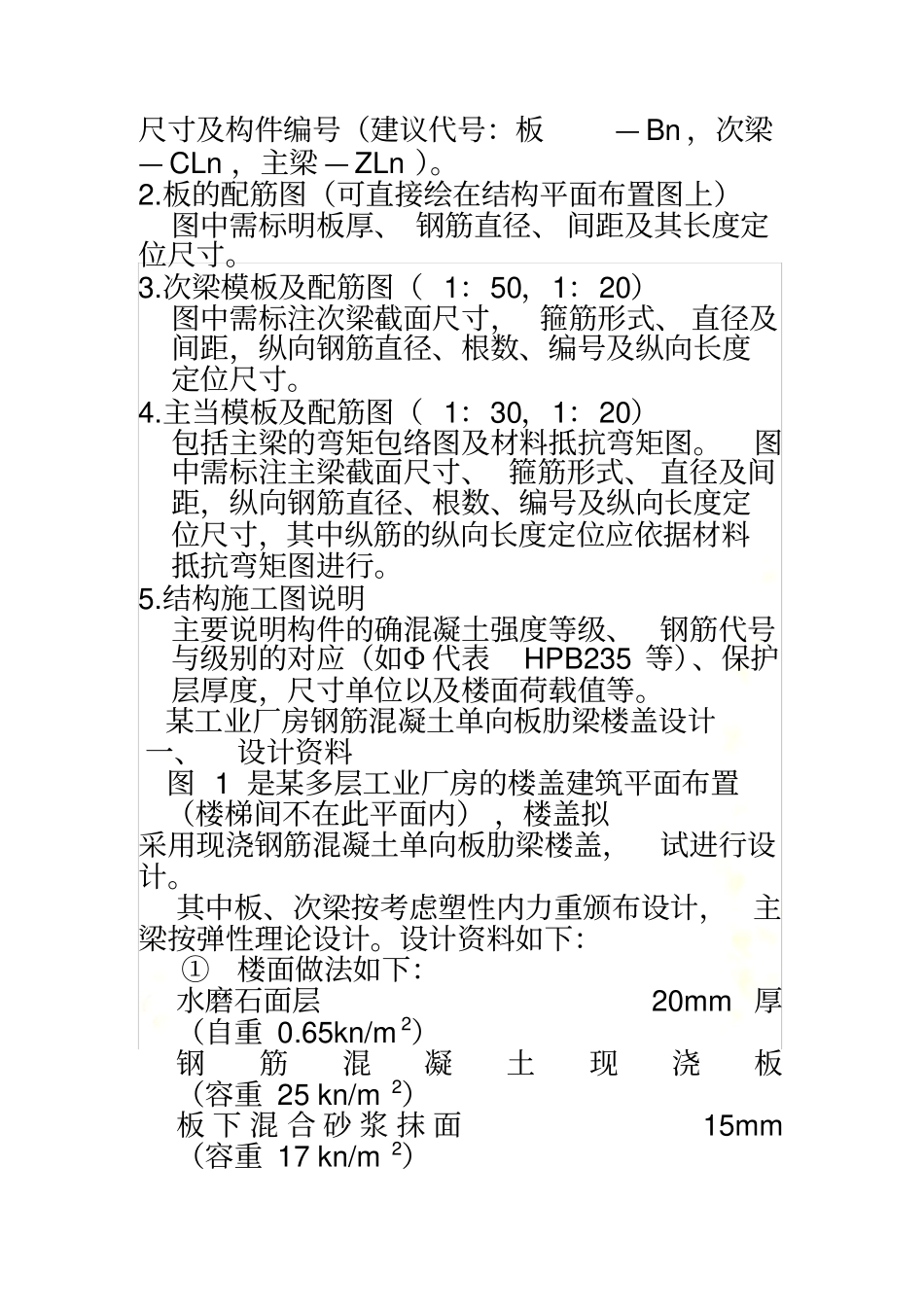

土木工程 - 混凝土结构课程设计混凝土结构课程设计一、设计题目钢筋混凝土现浇单向板肋梁楼盖二、基本资料某多层厂房，采用现浇钢筋混凝土单向板肋梁楼盖，其二层楼面结构布置如下图所示，板伸入墙内 120mm，次梁伸入墙内 240mm，主梁伸入墙内370mm，楼面面层为水磨石，自重为 0.65kn/m2, 板底及梁侧用15mm厚石灰砂 浆 粉 刷 。 楼 面 活 荷 载 标 准 值 取qk=3.0+0.1n(n ：学号) 。柱网尺寸为 l 1×l 2, l 1= l 2=6+0.3m,其中 m取值为：当学号 n=1～10 时，m=3；当学号 n=11～20 时，m=2；当学号 n=21～30 时， m=1；当学号 n=31～40 时， m=0。混凝土强度等级为 C20或 C25，主次梁纵向受力钢筋采用HRB335或 HRB400其余钢筋均采用HPB235。三、基本任务及成果要求（一）撰写混凝土楼盖设计计算说明书1.设计资料2.板的设计（按可塑性内力重颁布理论进行设计）3.次梁的设计（按可塑性内力重颁布理论进行设计）4.主梁的设计（按弹性理论进行设计，要求满足承载力及裂缝宽度条件）5.设计总结（对设计的合理性方面及存在的不足进行总结）（二）绘制楼面结构施工图（2#图纸 2 张）1.楼面结构平面布置图（ 1：100）图中需标注墙、柱定位轴线编号，梁、柱定位尺寸及构件编号（建议代号：板— Bn ，次梁— CLn ，主梁 — ZLn ）。2.板的配筋图（可直接绘在结构平面布置图上）图中需标明板厚、 钢筋直径、 间距及其长度定位尺寸。3.次梁模板及配筋图（ 1：50，1：20）图中需标注次梁截面尺寸， 箍筋形式、 直径及间距，纵向钢筋直径、根数、编号及纵向长度定位尺寸。4.主当模板及配筋图（ 1：30，1：20）包括主梁的弯矩包络图及材料抵抗弯矩图。图中需标注主梁截面尺寸、 箍筋形式、 直径及间距，纵向钢筋直径、根数、编号及纵向长度定位尺寸，其中纵筋的纵向长度定位应依据材料抵抗弯矩图进行。5.结构施工图说明主要说明构件的确混凝土强度等级、钢筋代号与级别的对应（如Φ 代表HPB235 等）、保护层厚度，尺寸单位以及楼面荷载值等。某工业厂房钢筋混凝土单向板肋梁楼盖设计一、设计资料图 1 是某多层工业厂房的楼盖建筑平面布置（楼梯间不在此平面内） ，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖，试进行设计。其中板、次梁按考虑塑性内力重颁布设计，主梁按弹性理论设计。设计资料如下：①楼面做法如下：水磨石面层20mm 厚（自重 0.65kn/m 2）钢筋混凝土现浇板（容重 25 kn/m 2...
