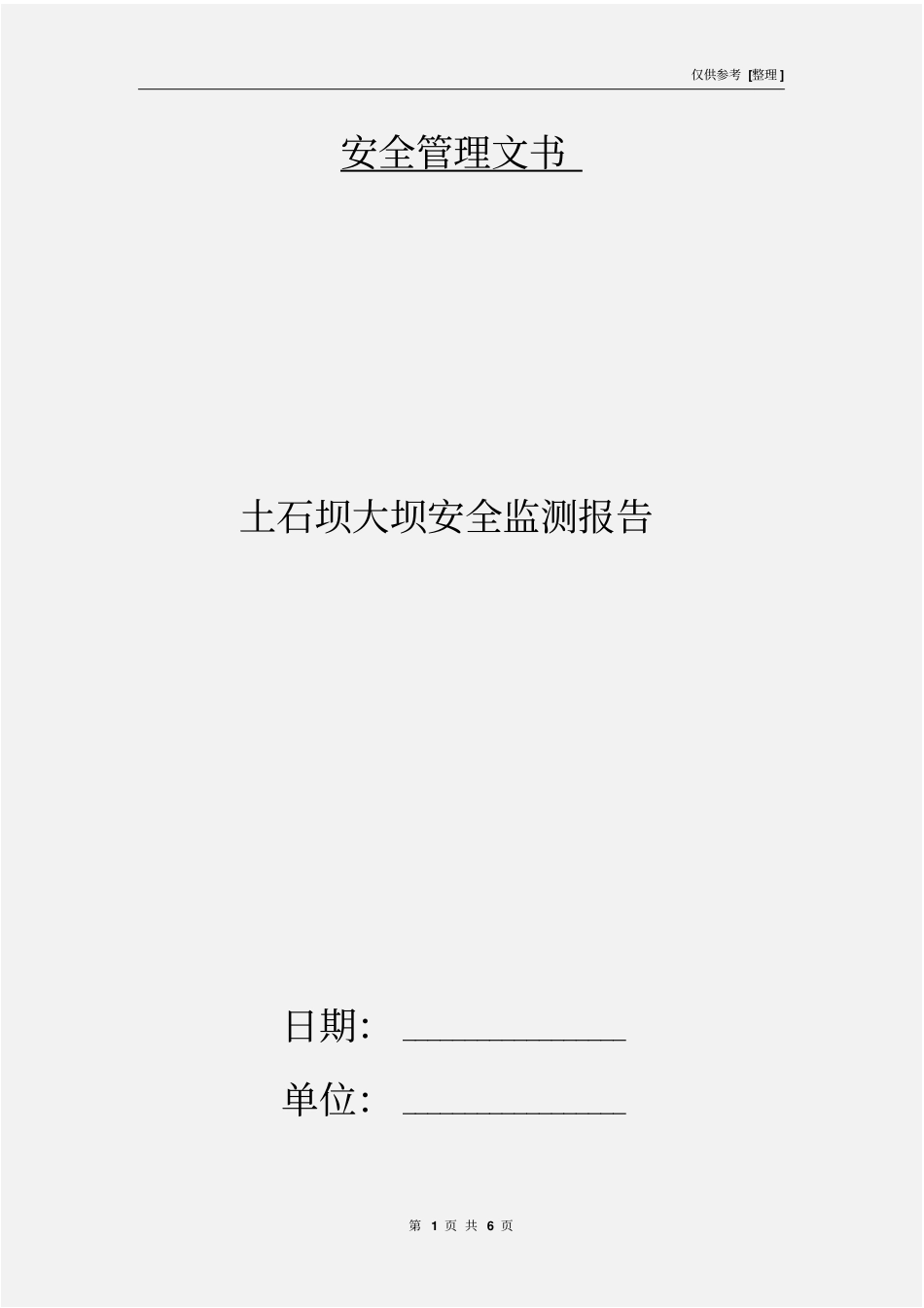

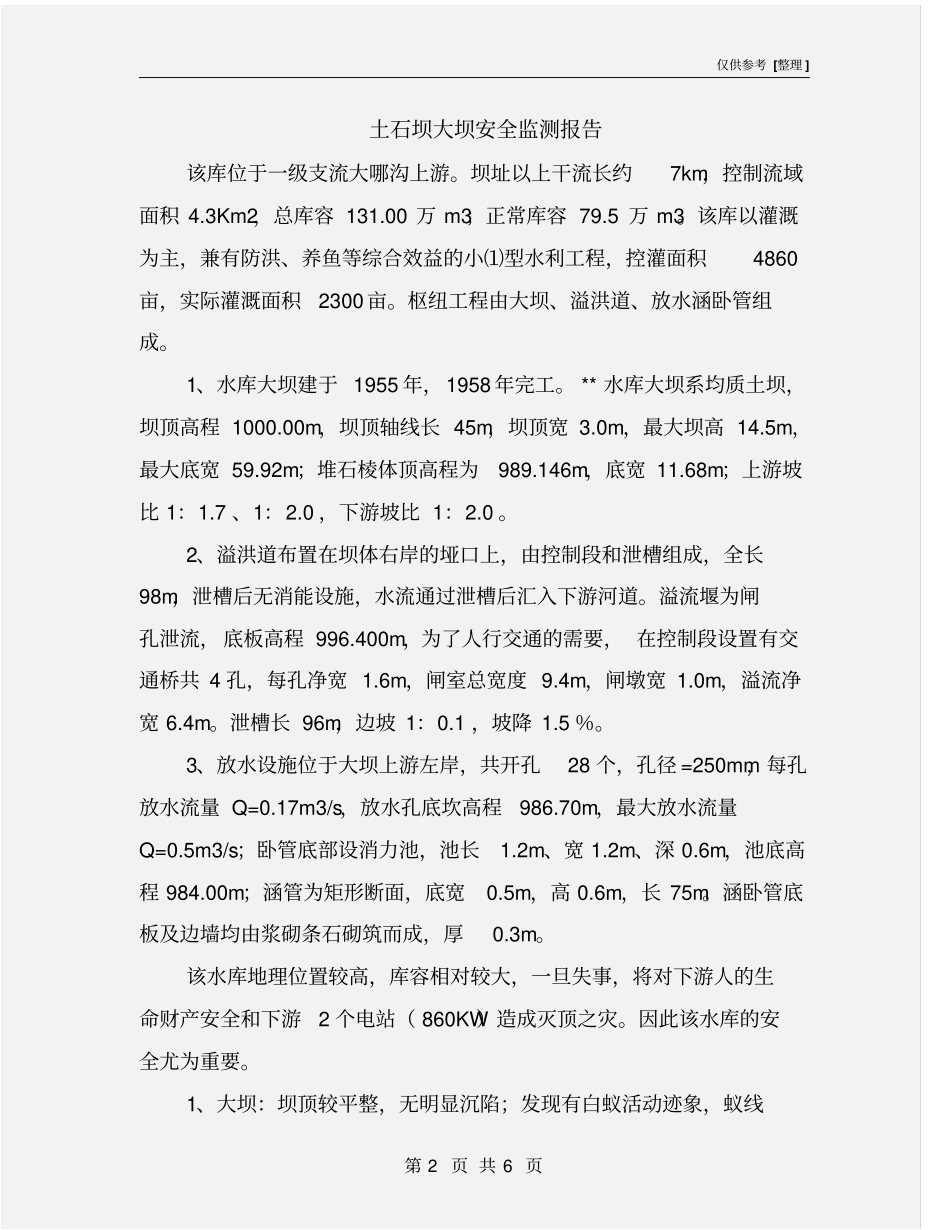

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书土石坝大坝安全监测报告日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页土石坝大坝安全监测报告该库位于一级支流大哪沟上游。坝址以上干流长约7km，控制流域面积 4.3Km2，总库容 131.00 万 m3；正常库容 79.5 万 m3。该库以灌溉为主，兼有防洪、养鱼等综合效益的小⑴型水利工程，控灌面积4860亩，实际灌溉面积2300 亩。枢纽工程由大坝、溢洪道、放水涵卧管组成。1、水库大坝建于 1955 年，1958 年完工。 ** 水库大坝系均质土坝，坝顶高程 1000.00m，坝顶轴线长 45m，坝顶宽 3.0m，最大坝高 14.5m，最大底宽 59.92m；堆石棱体顶高程为989.146m，底宽 11.68m；上游坡比 1：1.7 、1：2.0 ，下游坡比 1：2.0 。2、溢洪道布置在坝体右岸的垭口上，由控制段和泄槽组成，全长98m，泄槽后无消能设施，水流通过泄槽后汇入下游河道。溢流堰为闸孔泄流，底板高程 996.400m，为了人行交通的需要， 在控制段设置有交通桥共 4 孔，每孔净宽 1.6m，闸室总宽度 9.4m，闸墩宽 1.0m，溢流净宽 6.4m。泄槽长 96m，边坡 1：0.1 ，坡降 1.5 ％。3、放水设施位于大坝上游左岸，共开孔28 个，孔径 =250mm，每孔放水流量 Q=0.17m3/s，放水孔底坎高程986.70m，最大放水流量Q=0.5m3/s；卧管底部设消力池，池长1.2m、宽 1.2m、深 0.6m，池底高程 984.00m；涵管为矩形断面，底宽0.5m，高 0.6m，长 75m。涵卧管底板及边墙均由浆砌条石砌筑而成，厚0.3m。该水库地理位置较高，库容相对较大，一旦失事，将对下游人的生命财产安全和下游2 个电站（ 860KW）造成灭顶之灾。因此该水库的安全尤为重要。1、大坝：坝顶较平整，无明显沉陷；发现有白蚁活动迹象，蚁线仅供参考 [整理 ] 第 3 页 共 6 页蚁被较明显，属建巢危害类土坝；上游坝坡曾进行过板石压坡、砂浆勾缝处理，经长期运行，勾缝处普遍出现脱缝现象；下游坝坡未进行护坡处理，杂草丛生，在高程993.00m处出现大面积散浸渗水，散浸面积75m2，渗漏量约 0.04L/s ；坝后左右两坝肩均有漏水现象，右坝肩漏水严重，漏水量经实测达0.056L/s 。2、溢洪道全断面无衬砌，目前风化较严重，两岸边坡较陡，坡比为 1：0.1 ，边坡稳定性差，垮塌时有发生。且溢流堰进口右岸紧邻林区公路，边坡垮塌影响到公路。3、放水涵卧管漏水， 2006 年 3 月现场采用三角堰测得漏...
