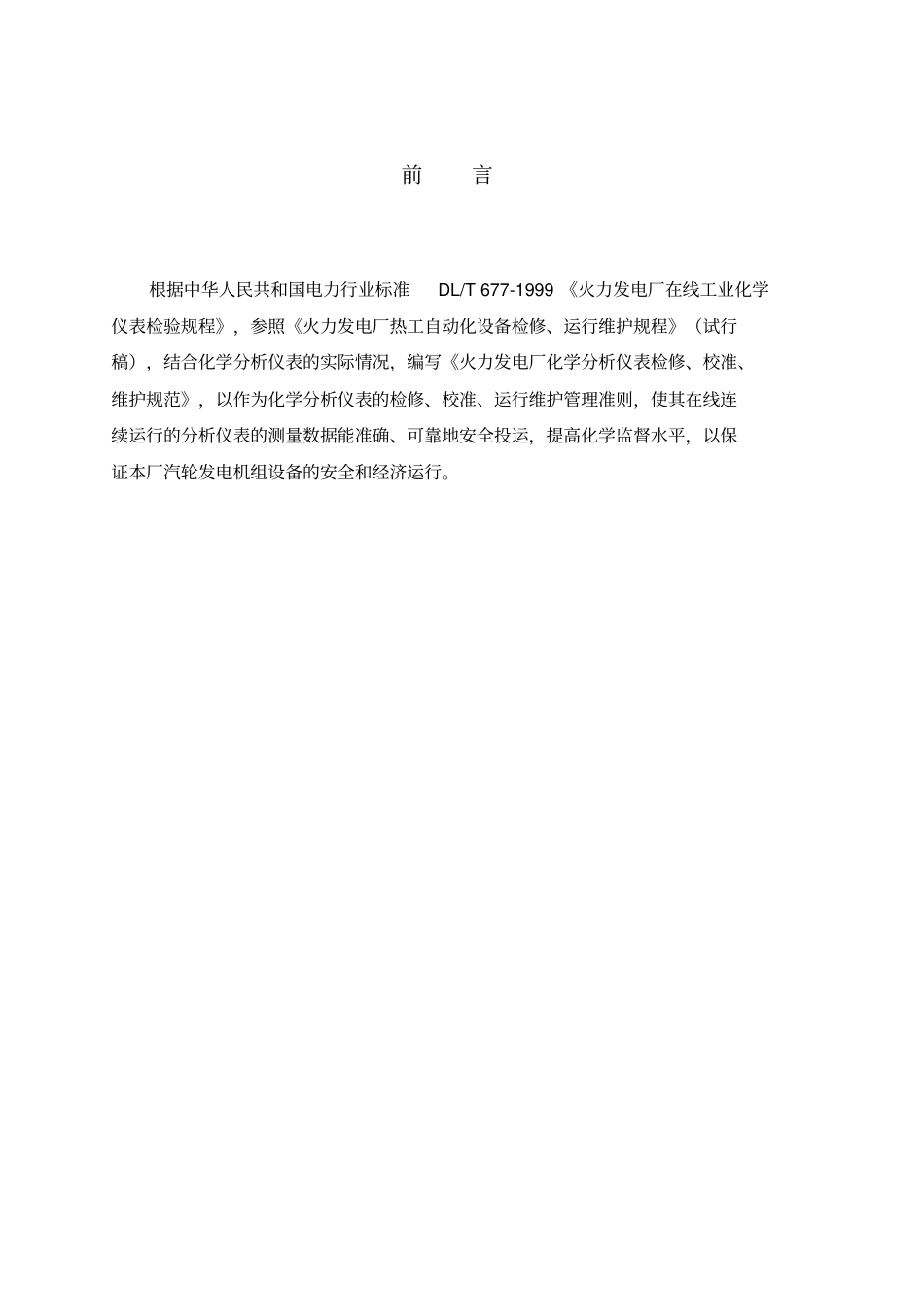

神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准：`目次前言1、氢纯度分析器 1 2、电导式分析仪表（在线电导率仪、酸碱浓度计） 2 3、电位式分析仪表（在线酸度计、钠离子监测仪） 6 4、电流式分析仪表（在线溶解氧表、联氨表） 9 5、光学式分析仪表（在线硅表、磷表） 12 6、湿度分析仪表 13 前言根据中华人民共和国电力行业标准DL/T 677-1999 《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。1 1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5 倍工作压力，保持10 分钟，其压力降不应超过试验压力的0.5%。1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。1.2.1.2 校准前检查性校验通电预热 30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3 ，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。b) 调好平衡电轿输出相位。c) 调好“氢纯度”报警信号。1.2.1.4 示值基本误差的校准示值误差不应超过测量范围的±2.5%。1.3 运行维护1.3.1 投入前的检查与验收a) 检查电路、气路的连接应正确、可靠。2 b) 仪表的检修项目符合质量要求；c) 仪表检修前检查性校准记录齐全、规范，数据正确；检修前检查性校准记录的各类误差中，存在某项误差大于2/3 允许误差的仪表，其检修后校准...
