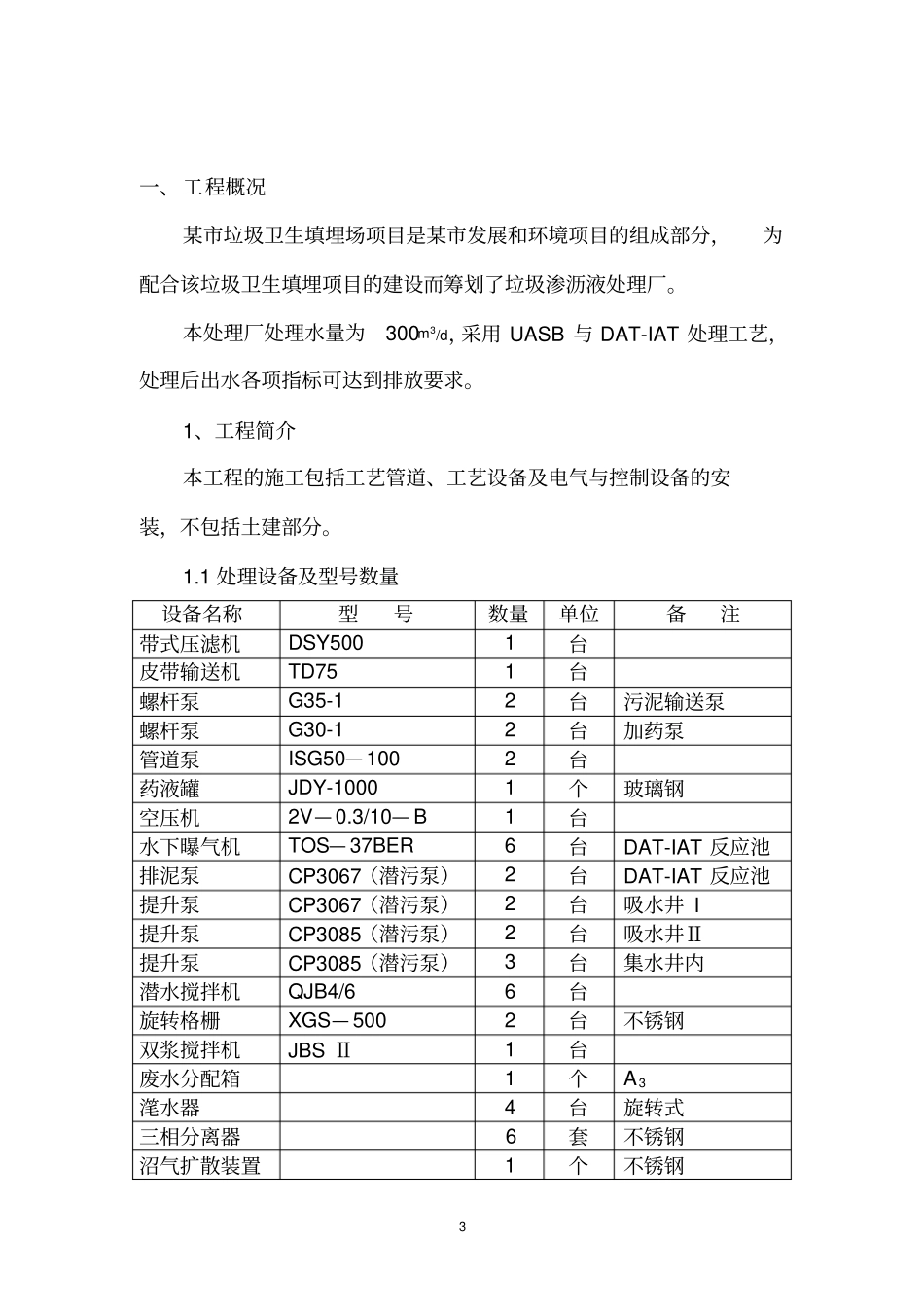

1 施工组织设计工程名称：某市垃圾卫生填埋场项目垃圾渗沥液处理厂建设单位：某市环卫局设计单位某市市政工程设计研究院施工单位：某环保技术公司编 制 人：审 核 人：编制日期：2 目录一、工程概况二、施工部署和施工方案三、施工进度计划四、施工准备工作计划五、施工总平面图六、质量和安全技术措施3 一、工程概况某市垃圾卫生填埋场项目是某市发展和环境项目的组成部分，为配合该垃圾卫生填埋项目的建设而筹划了垃圾渗沥液处理厂。本处理厂处理水量为300m3/d，采用 UASB 与 DAT-IAT 处理工艺，处理后出水各项指标可达到排放要求。1、工程简介本工程的施工包括工艺管道、工艺设备及电气与控制设备的安装，不包括土建部分。1.1 处理设备及型号数量设备名称型号数量单位备注带式压滤机DSY500 1 台皮带输送机TD75 1 台螺杆泵G35-1 2 台污泥输送泵螺杆泵G30-1 2 台加药泵管道泵ISG50— 100 2 台药液罐JDY-1000 1 个玻璃钢空压机2V— 0.3/10— B 1 台水下曝气机TOS— 37BER 6 台DAT-IAT 反应池排泥泵CP3067（潜污泵）2 台DAT-IAT 反应池提升泵CP3067（潜污泵）2 台吸水井 I 提升泵CP3085（潜污泵）2 台吸水井Ⅱ提升泵CP3085（潜污泵）3 台集水井内潜水搅拌机QJB4/6 6 台旋转格栅XGS— 500 2 台不锈钢双浆搅拌机JBS Ⅱ1 台废水分配箱1 个A 3 滗水器4 台旋转式三相分离器6 套不锈钢沼气扩散装置1 个不锈钢4 1.2 水系统主要管线焊接钢管DN200 74m DN400 2m DN150 121m DN100 253m DN80 100m DN50 191m DN65 15m 混凝土管d500 18m d400 69m d300 198m d200 387m 镀锌钢管DN25 62m 1.3 电系统主要材料及设备序号名称型号规格单位数量备注1 控制柜1800×800×450 台3 2 现场按钮箱500×500×200 台3 3 防爆按钮GC1-A 只2 4 浮 球 磁 性 开关FYK-111 个2 5 焊接钢管SC Φ 20 M 25 6 导线电缆见电缆表7 工厂配照灯GC11-AX150 150w 盏3 8 荧光灯YG23-2×40 2×40w 盏4 9 吸顶灯WXD318 2×40w 盏4 10 防爆灯GC1-A 40w 盏3 5 11 高压钠灯Q03A11-GGY250 250w 盏7 灯杆高12m 12 防爆开关LA-2 250w 盏2 13 暗装开关GC1-A 5A 个5 14 暗装插座GC1-A 10A 个3 15 镀锌扁钢20×4 米3 16 镀锌园钢Φ 8 米3 17 照明箱250×200×150 台1 2、工艺简介工艺流程图：废水经机械格栅去除固形物后汇入集水井，并由一级提升...
