垃圾焚烧锅炉检修规程VIP免费

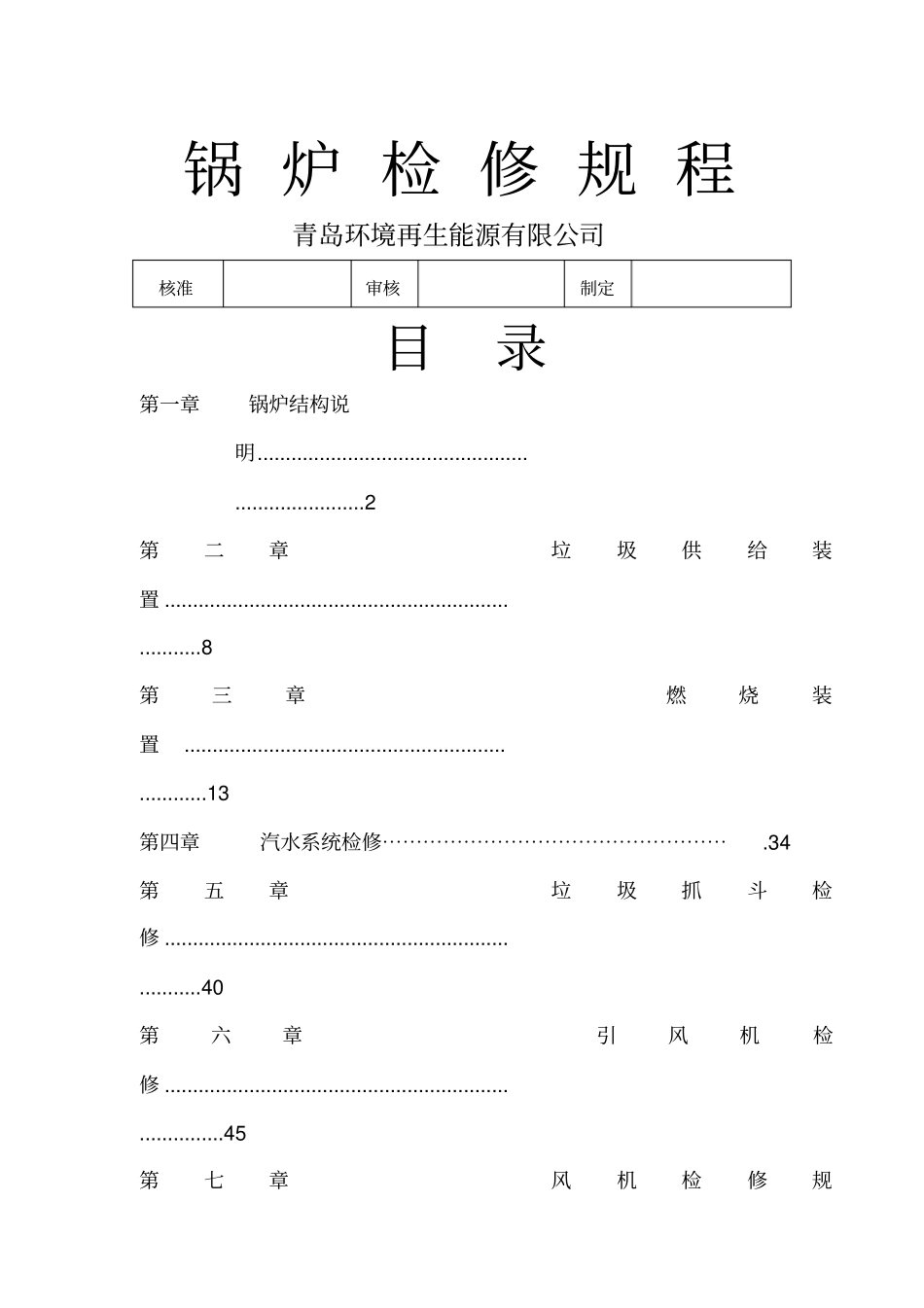

垃圾焚烧锅炉检修规程_第1页
1/50
垃圾焚烧锅炉检修规程_第2页
2/50
垃圾焚烧锅炉检修规程_第3页
3/50
锅 炉 检 修 规 程青岛环境再生能源有限公司核准审核制定目录第一章锅炉结构说明.......................................................................2 第二章垃圾供给装置 ........................................................................8 第三章燃烧装置 .....................................................................13 第四章汽水系统检修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.34 第五章垃圾抓斗检修 ........................................................................40 第六章引风机检修 ............................................................................45 第七章风机检修规程 ....................................................................55 第八章刮板输送机检修规程 ..............................................................63 第九章管阀检修规程 .............................................................................65 第一章锅炉结构简述本锅炉是单汽包自然循环水管锅炉,卧式、室内布置、微负压运行,落地抗震结构的锅炉。锅炉设置在焚烧炉上方,以回收焚烧所产生的热量为目的。垃圾由抓斗供入垃圾给料斗,经过搭桥破解装置和溜槽,由推料器推入焚烧炉燃烧。焚烧炉排由干燥炉排、燃烧炉排和燃烬炉排三部分组成,垃圾灰烬通过排渣机排出。燃烧空气主要由炉排底部流经主烟道进入烟气混合室,燃烧烟气的一部分用于炉排上垃圾的辐射和干燥, 经副烟道进入烟气混合室,与从主烟道进入的烟气进行混合再燃烧。炉排下部布置八个漏渣斗,漏渣斗下为落灰管及档板阀,灰渣由炉渣输送机排出。炉排上方是由 φ 57×5,材料为 20G的锅炉管组成的膜式水冷壁,烟气在水冷壁中经过三个垂直辐射通道进入卧式布置的水平对流区域,在水平对流区域烟气依次经过第一组蒸发器,三组过热器,第二组对流蒸发器,三组省煤器,最后排入烟气处理设备。过热器前设置了一组受热面较小的蒸发器管束,过热器前布置的蒸发器可使烟气温度降至 650℃以下,减少了高温烟气对过热器的高温腐蚀。过热器第一组管子为φ 57× 6,材料为 20G,第二组管子为 φ 57×6,材料为 15Mo3,第三组管子为 φ 57×6,材料为 15Mo3;蒸发器、水冷壁和省煤器材质均为20G。三组过热器之间设置两级喷水减温器。锅炉采用三个垂直通道和一个水平通道的结构布置方式,在...
