埋管施工组织设计方案VIP免费

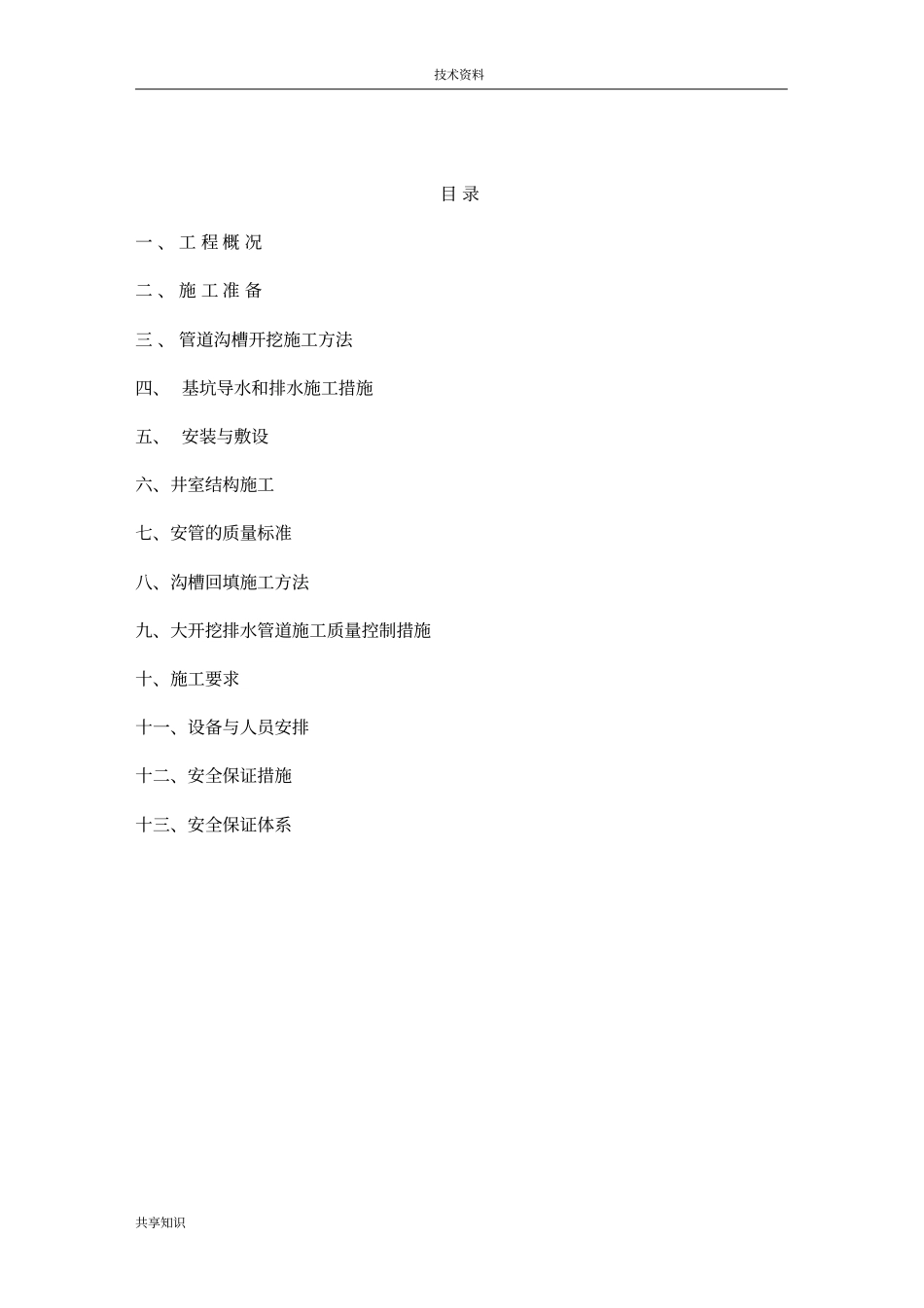

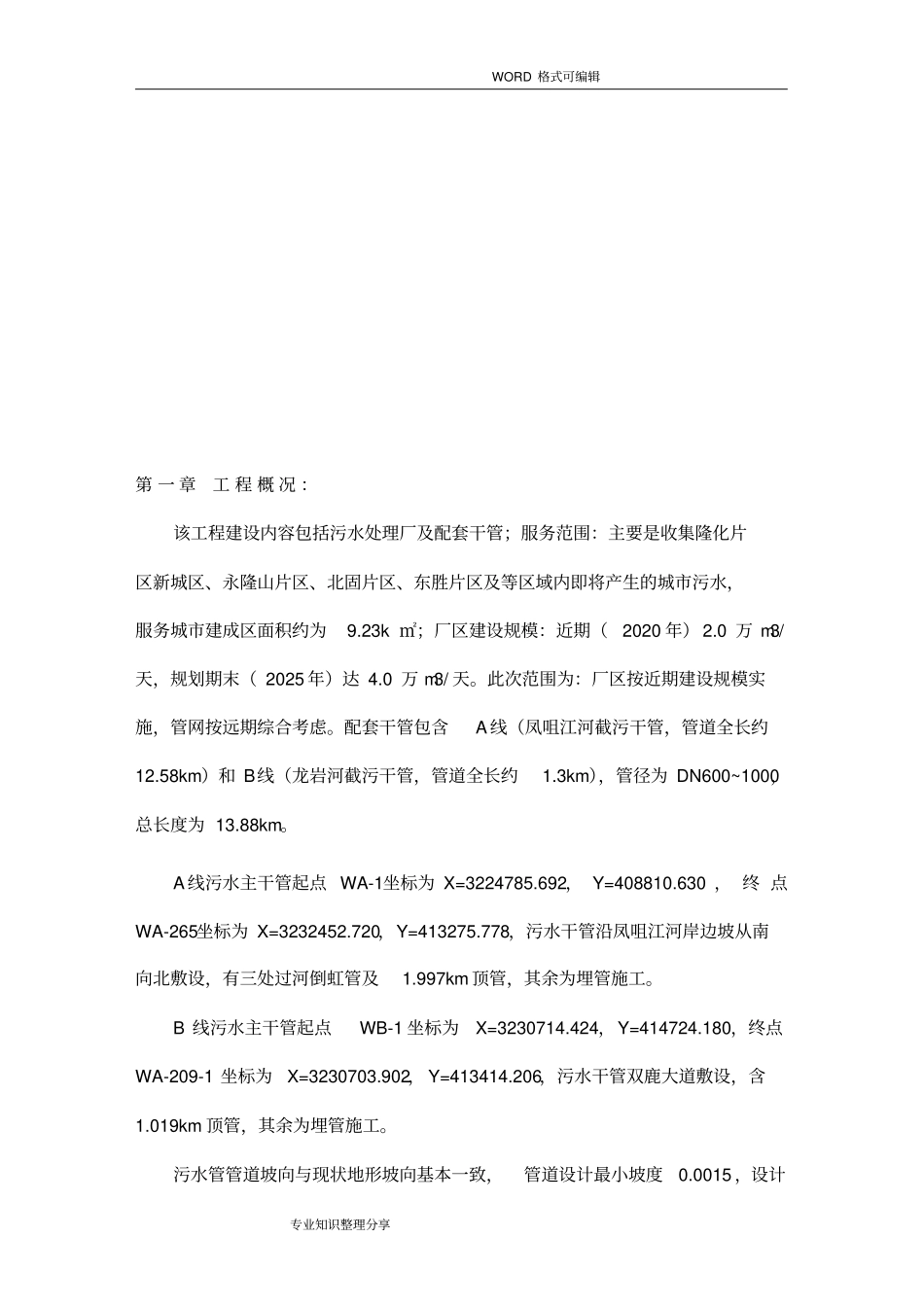

技术资料共享知识目 录一 、 工 程 概 况二 、 施 工 准 备三 、 管道沟槽开挖施工方法四、 基坑导水和排水施工措施五、 安装与敷设六、井室结构施工七、安管的质量标准八、沟槽回填施工方法九、大开挖排水管道施工质量控制措施十、施工要求十一、设备与人员安排十二、安全保证措施十三、安全保证体系WORD 格式可编辑专业知识整理分享第 一 章工 程 概 况 ：该工程建设内容包括污水处理厂及配套干管；服务范围：主要是收集隆化片区新城区、永隆山片区、北固片区、东胜片区及等区域内即将产生的城市污水，服务城市建成区面积约为9.23k ㎡；厂区建设规模：近期（2020 年） 2.0 万 m3/天，规划期末（ 2025 年）达 4.0 万 m3/ 天。此次范围为：厂区按近期建设规模实施，管网按远期综合考虑。配套干管包含A 线（凤咀江河截污干管，管道全长约12.58km）和 B线（龙岩河截污干管，管道全长约1.3km），管径为 DN600~1000，总长度为 13.88km。A 线污水主干管起点 WA-1坐标为 X=3224785.692 ， Y=408810.630 ， 终 点WA-265坐标为 X=3232452.720，Y=413275.778，污水干管沿凤咀江河岸边坡从南向北敷设，有三处过河倒虹管及1.997km 顶管，其余为埋管施工。B 线污水主干管起点WB-1 坐标为X=3230714.424，Y=414724.180，终点WA-209-1 坐标为X=3230703.902， Y=413414.206，污水干管双鹿大道敷设，含1.019km 顶管，其余为埋管施工。污水管管道坡向与现状地形坡向基本一致，管道设计最小坡度0.0015 ，设计WORD 格式可编辑专业知识整理分享最大坡度 0.002 。设计污水管道流速大于1.06m/s ，并小于 1.53m/s 。HDPE缠绕管可根据产品技术要求采用橡胶圈承插接口或承插粘接。钢筋混凝土管道接口采用橡胶圈柔性接口。管道附属构筑物1、检查井管顶覆土厚度小于6m 的检查井可选用标准图集（钢筋混凝土检查井06MS201-3，21 页及 28 页）。管顶覆土厚度大于6m检查井祥施工图。2. 跌水井本工程部分支管与主管高差较大，需设置跌水井对富裕水头进行消能，以保证管道系统的安全运行，详细做法祥施工图。3. 沉泥井管道沿线每隔一定距离设置沉泥检查井，沉泥槽深600mm。4. 检查井井盖及踏步根据重庆市相关部门的统一要求，采用球墨铸铁防盗检查井井盖，所有检查井顶部均设置预制钢筋砼盖板（具体详见大样），盖板预留有井座孔洞。实际实施时，预留井座的孔洞尺寸可以根据订货井座的尺寸进行调整。井盖的安装放...
