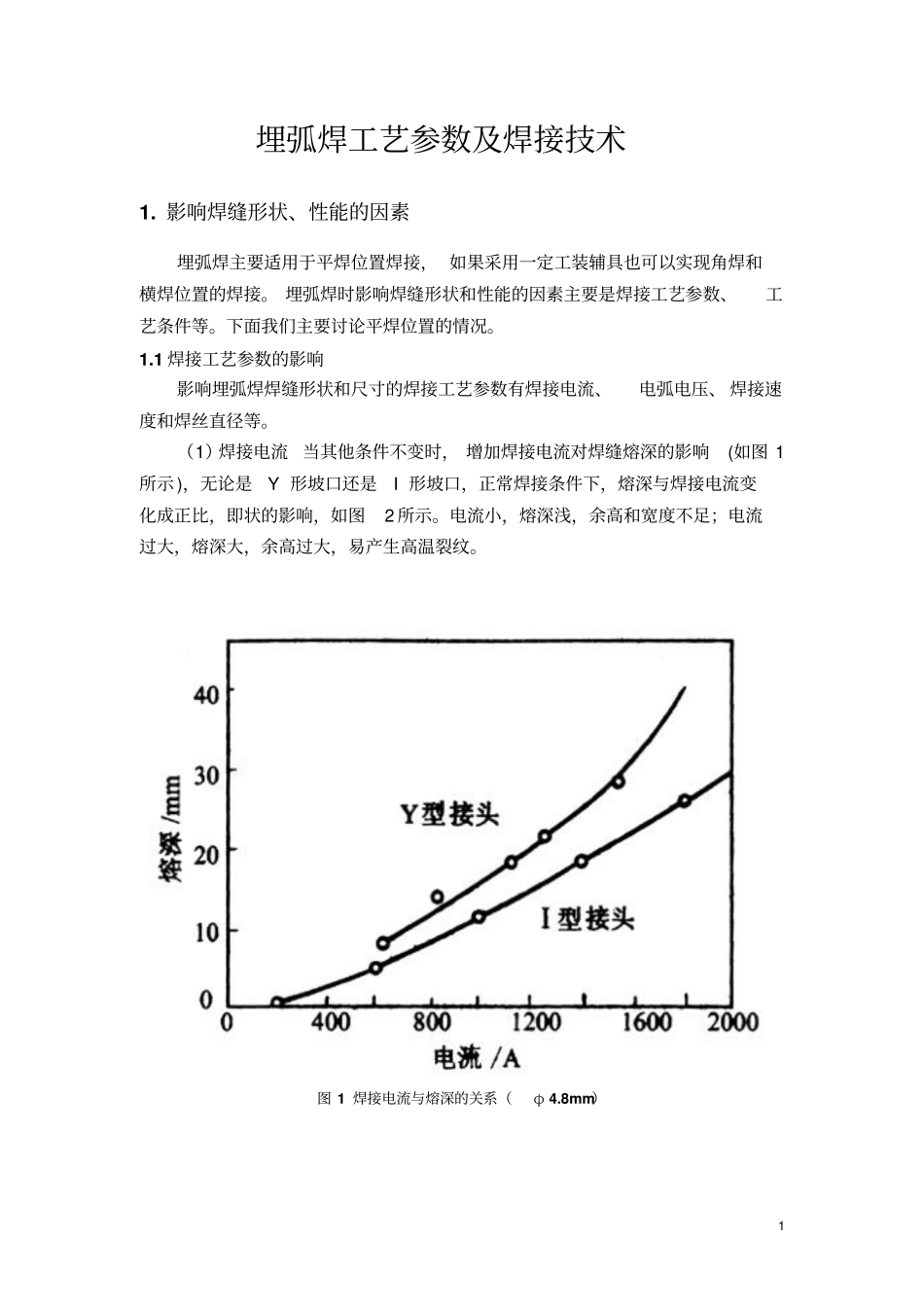

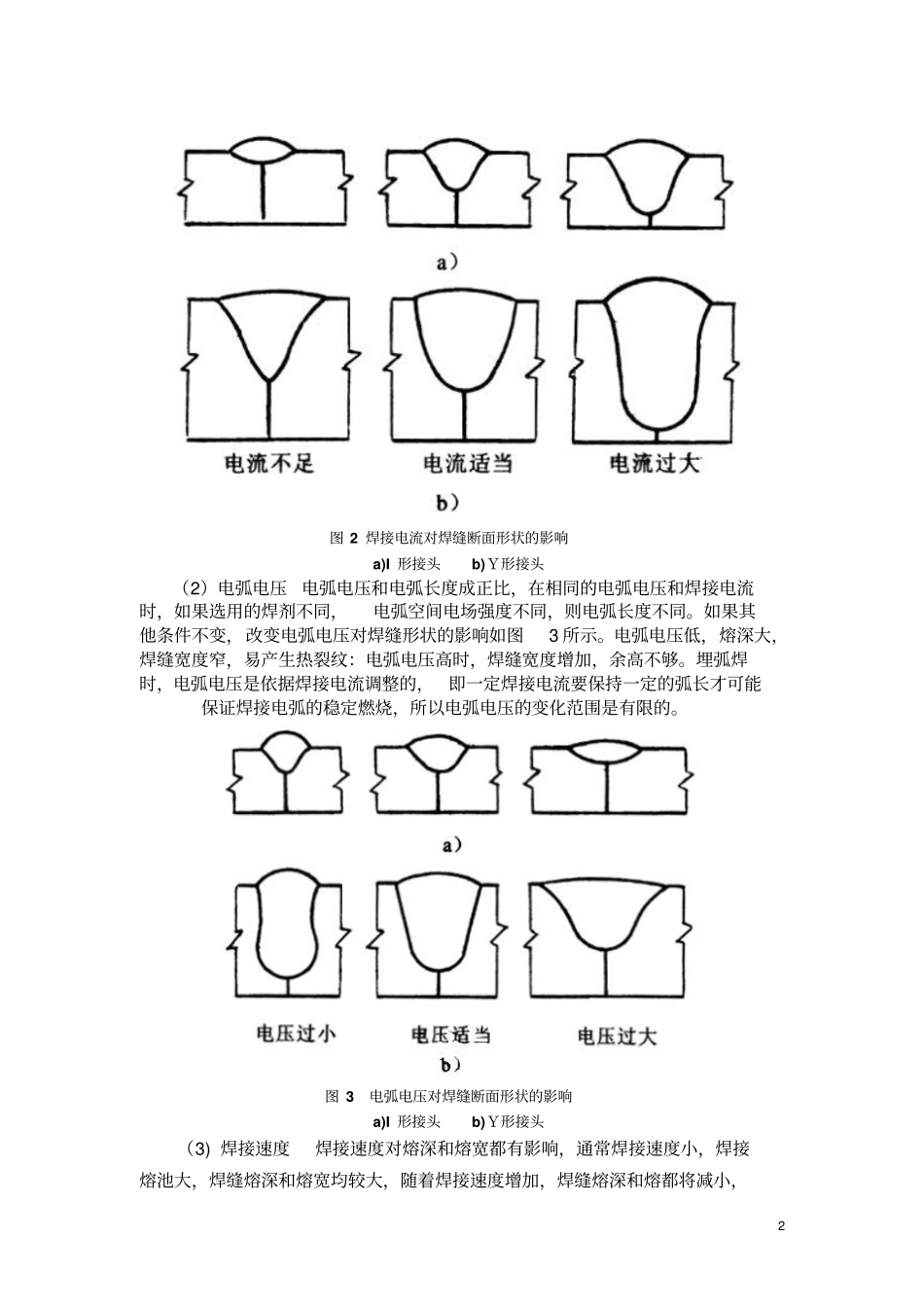

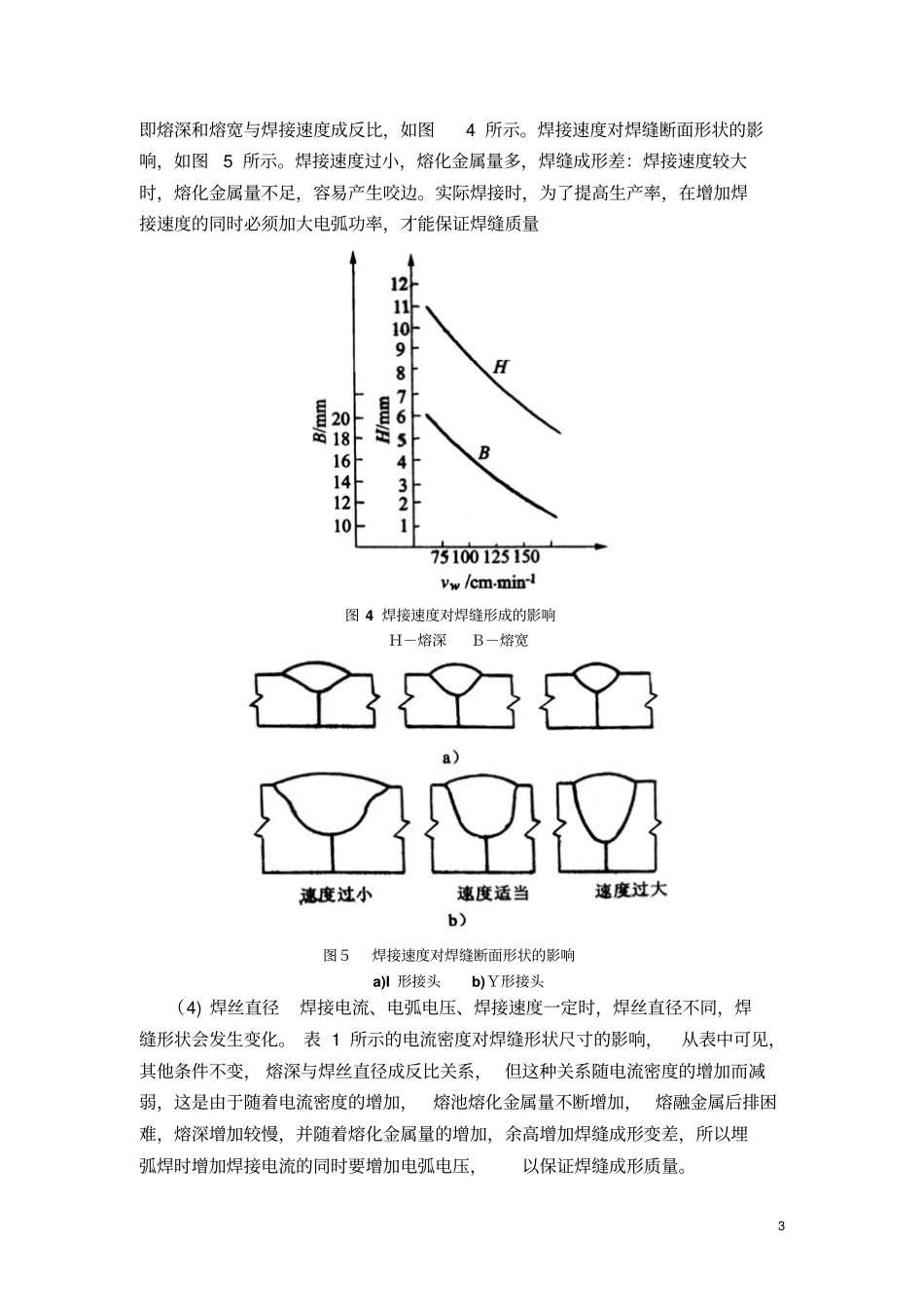

1 埋弧焊工艺参数及焊接技术1. 影响焊缝形状、性能的因素埋弧焊主要适用于平焊位置焊接， 如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。 埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。下面我们主要讨论平焊位置的情况。1.1 焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、 焊接速度和焊丝直径等。（1）焊接电流当其他条件不变时， 增加焊接电流对焊缝熔深的影响(如图 1所示 )，无论是Y 形坡口还是I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2 所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。图 1 焊接电流与熔深的关系（φ 4.8mm）2 图 2 焊接电流对焊缝断面形状的影响a)I 形接头b)Ｙ形接头（2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3 所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。图 3电弧电压对焊缝断面形状的影响a)I 形接头b)Ｙ形接头（3) 焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，3 即熔深和熔宽与焊接速度成反比，如图4 所示。焊接速度对焊缝断面形状的影响，如图5 所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量图 4 焊接速度对焊缝形成的影响Ｈ－熔深Ｂ－熔宽图５焊接速度对焊缝断面形状的影响a)I 形接头b)Ｙ形接头（4) 焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。 表 1 所示的电流密度对焊缝形状尺寸的影响，从表中可见，其他条件不变， 熔深与焊丝直径成反比关系， 但这种关系随电流密度的增加而减弱，这是由于随着电流密度的增加，熔池熔化金属量不断增加， 熔融金属后排困难，熔深增加较慢，并随着熔化金属量的增加，余高增加焊缝成形变差，所以...
