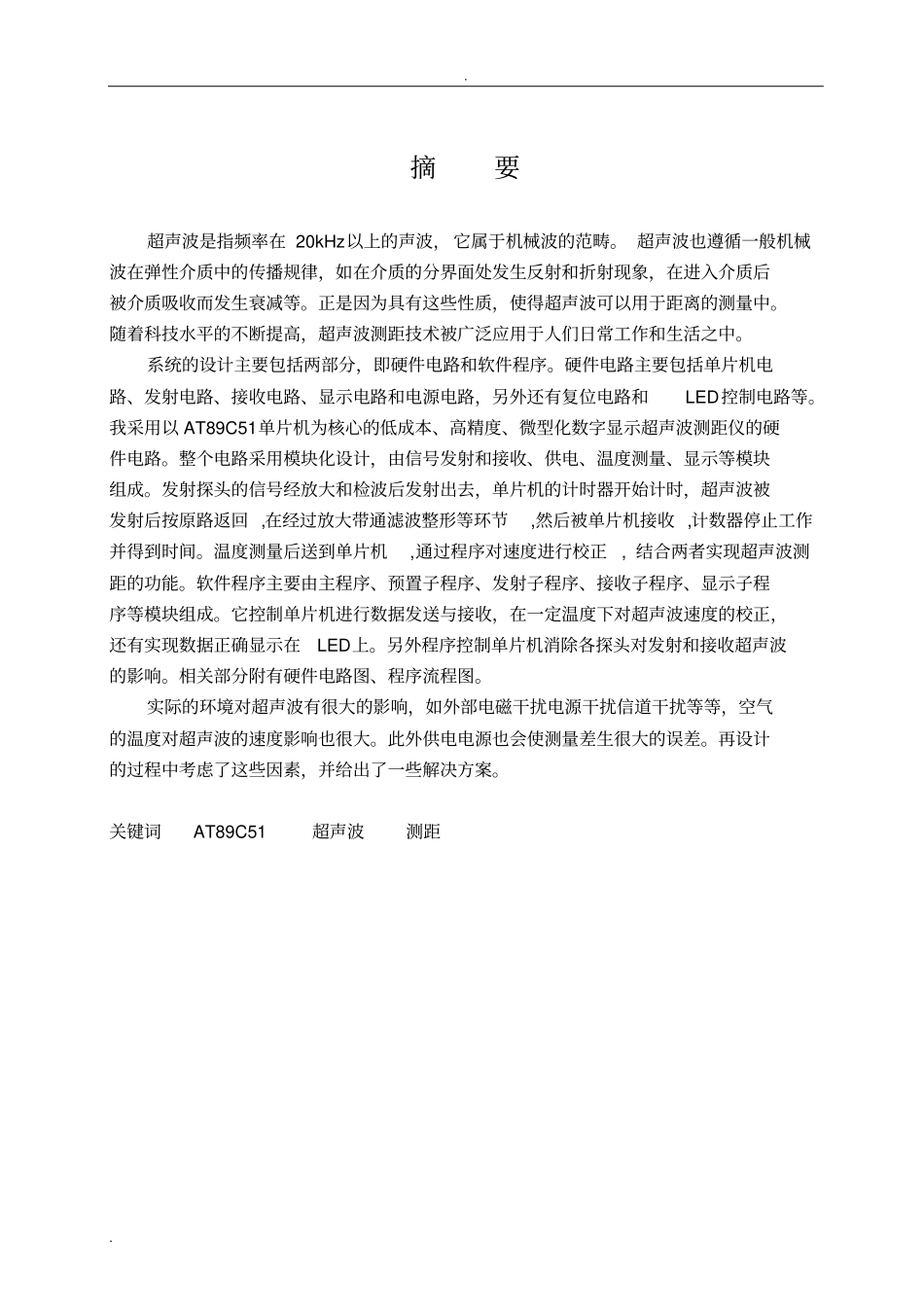

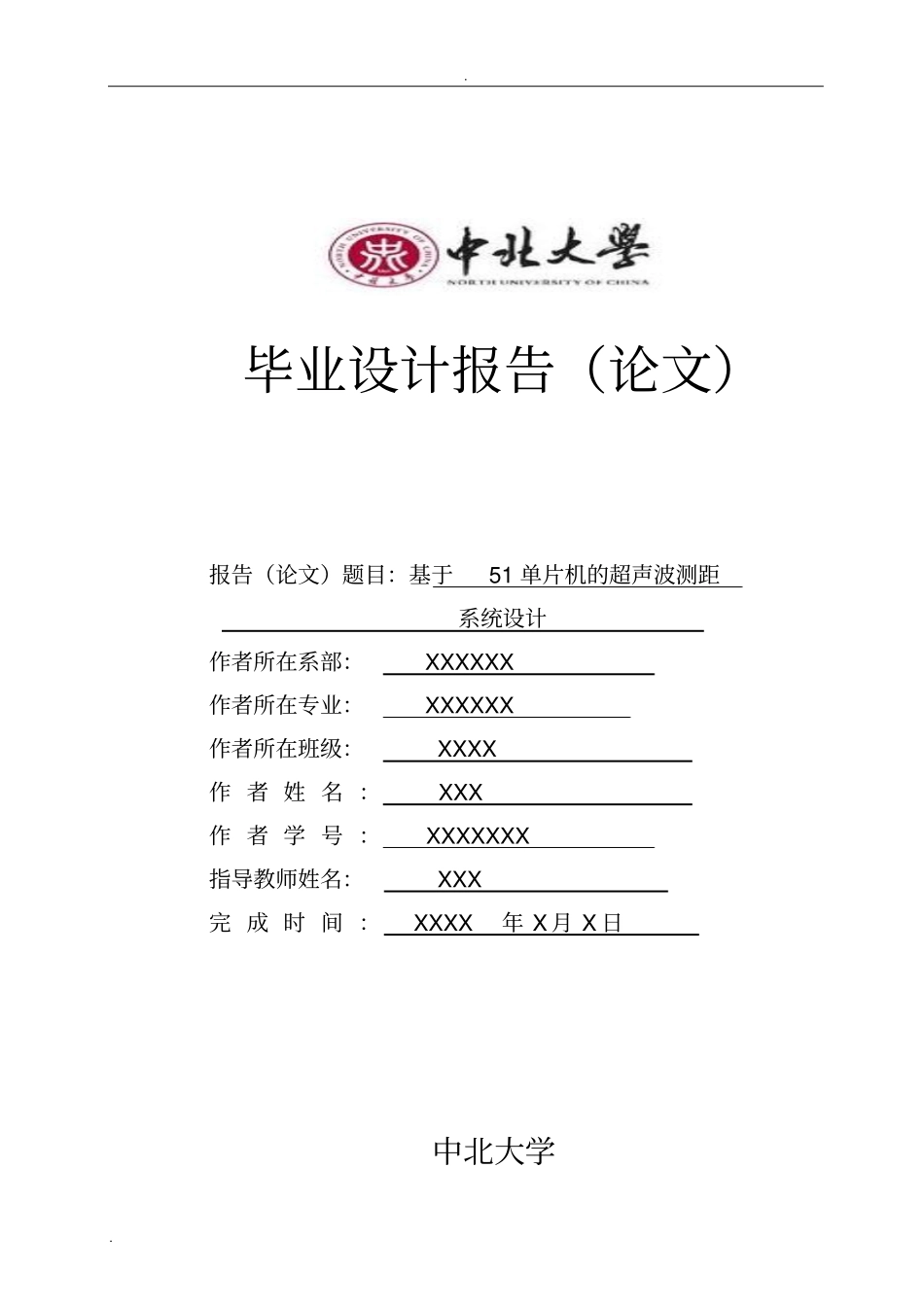

. . 毕业设计报告（论文）报告（论文）题目：基于51 单片机的超声波测距系统设计作者所在系部： XXXXXX 作者所在专业： XXXXXX 作者所在班级： XXXX 作 者 姓 名 ： XXX 作 者 学 号 ： XXXXXXX 指导教师姓名： XXX 完 成 时 间 ： XXXX年 X 月 X 日中北大学. . 毕业设计（论文）任务书姓名：XX 专 业：XXX 班级：XXX 学号： XXXXXXXX 指导教师：XXX 职 称：XXXX 完成时间：XXXX年 X 月 X 日毕业设计（论文）题目：基于 51 单片机的超声波测距系统设计设计目标：利用超声波的指向性强、能量消耗慢、传播距离远等特点，设计实现生活中很多场合如汽车倒车、机器人避障、工业测井、水库液位测量等需要自动进行非接触测距的工作。技术要求： 1、熟练使用 AT89C51单片机、超声波发射器、超声波接收换能器各种仪器。掌握其原理，学以致用。设计出超声波测距仪的硬件结构电路。2、对设计的电路进行分析能够产生超声波，实现超声波的发送与接收，从而实现利用超声波方法测量物体间的距离。3、对设计的电路进行分析。所需仪器设备：AT89C51单片机、超声波发射器、超声波接收换能器成果验收形式：原理图、仿真结果参考文献：《单片机原理与接口技术》 、《传感器应用 A》、《电子测量技术》时间安排1 5 周---6周立题论证3 9 周---13周仿真调试2 7 周---8周方案设计4 14 周---16周成果验收指导教师 ：教研室主任 ：系主任 ：. . 摘要超声波是指频率在 20kHz以上的声波， 它属于机械波的范畴。 超声波也遵循一般机械波在弹性介质中的传播规律，如在介质的分界面处发生反射和折射现象，在进入介质后被介质吸收而发生衰减等。正是因为具有这些性质，使得超声波可以用于距离的测量中。随着科技水平的不断提高，超声波测距技术被广泛应用于人们日常工作和生活之中。系统的设计主要包括两部分，即硬件电路和软件程序。硬件电路主要包括单片机电路、发射电路、接收电路、显示电路和电源电路，另外还有复位电路和LED控制电路等。我采用以 AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路。整个电路采用模块化设计，由信号发射和接收、供电、温度测量、显示等模块组成。发射探头的信号经放大和检波后发射出去，单片机的计时器开始计时，超声波被发射后按原路返回 ,在经过放大带通滤波整形等环节,然后被单片机接收 ,计数器停止工作并得到时间。温度测量后送到单片...
