基于8086的Proteus仿真波形发生器的方案设计书VIP免费

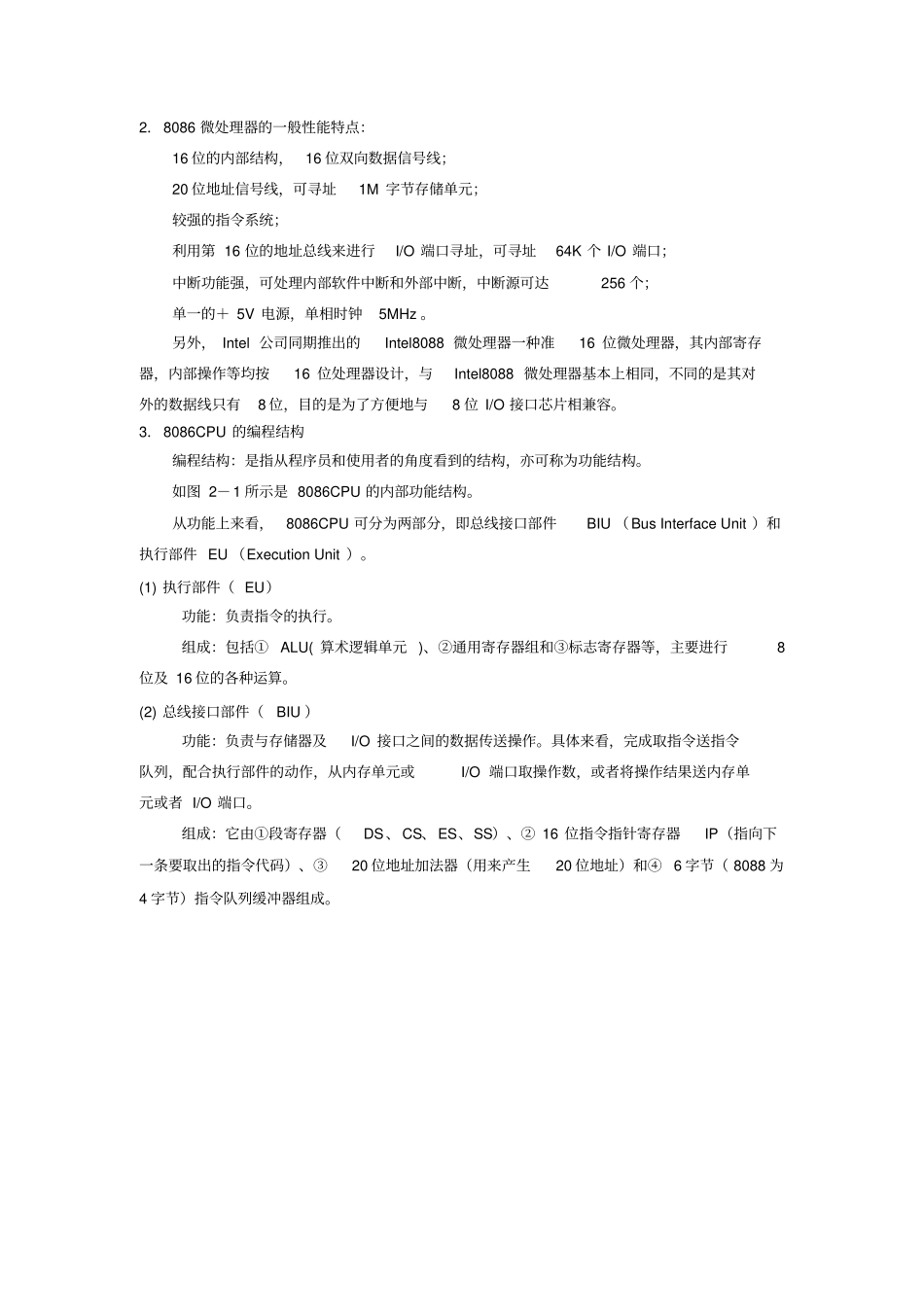

简介 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.1.8086 的介绍 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.2．8086CPU 的编程结构 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.3. 8086/8088CPU 的两种工作模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.Proteus 仿真软件 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1. 8253 芯片基本概述 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2 8253 引脚图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.3 主要功能模块单元⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104 .0 译码器 74LS138 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115.0 系统仿真电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.0 仿真波形图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14附录 代码 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18简介《嵌入式硬件技术基础》以80x86 微处理器为平台来阐述微机系统的组成和系统的接口技术，通过汇编语言将原理与应用联系起来，同时将开发嵌入式应用系统所需要的硬件基础知识进行了详细的阐述。《嵌入式硬件技术基础》可分为3 个部分，第1 部分主要介绍组成嵌入式应用系统功能部件的原理、结构，第2 部分主要介绍硬件编程语言—— 汇编语言及其与C 语言的混合编程，第3 部分主要介绍嵌入式应用系统的典型接口芯片、接口技术，以及嵌入式应用系统软、硬件设计的基本方法。8086 的介绍8086 微处理器是Intel 公司推出的第三代CPU 芯片，它们的内部结构基本相同，都采用 16 位结构进行操作及存储器寻址，但外部性能有所差异，两种处理器都封装在相同的40 脚双列直插组件（DIP ）中。2．8086 微处理器的一般性能特点：16 位的内部结构，16 位双向数据信号线；20 位地址信号线，可寻址1M 字节存储单元；较强的指令系统；利用第 16 位的地址总线来进行I/O 端口寻址，可寻址64K 个 I/O 端口；中断功能强，可处理内部软件中断和外部中断，中断源可达256 个；单一的＋ 5V 电源，单相时钟5MHz 。另外， Intel 公司同期推出的Intel8088 微处理器一种准16 位微处理器，其内部寄存器，内部操作等均按16 位处理器设计，与Intel8088 微处理器基本上相同，不同的是其对外的数据线只有8 位，目的是为了方便地与8 位 I/O 接口芯片相兼容。3．8086CPU 的编程结构编程结构：是指从程序员和使用者的角度看到的结构，亦可称为功能结构。如图 2－1 所示是 8086CPU 的内部功...
