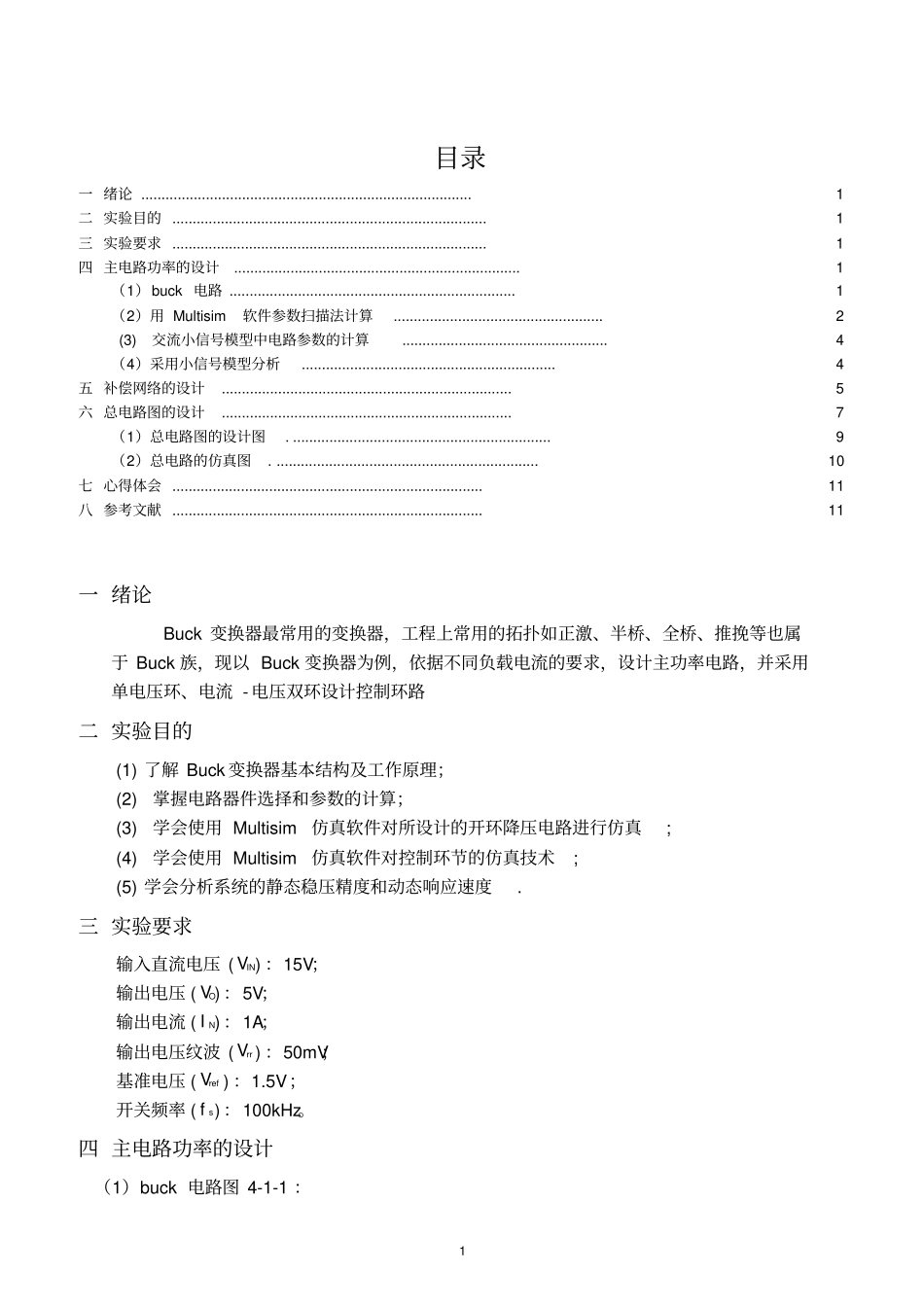

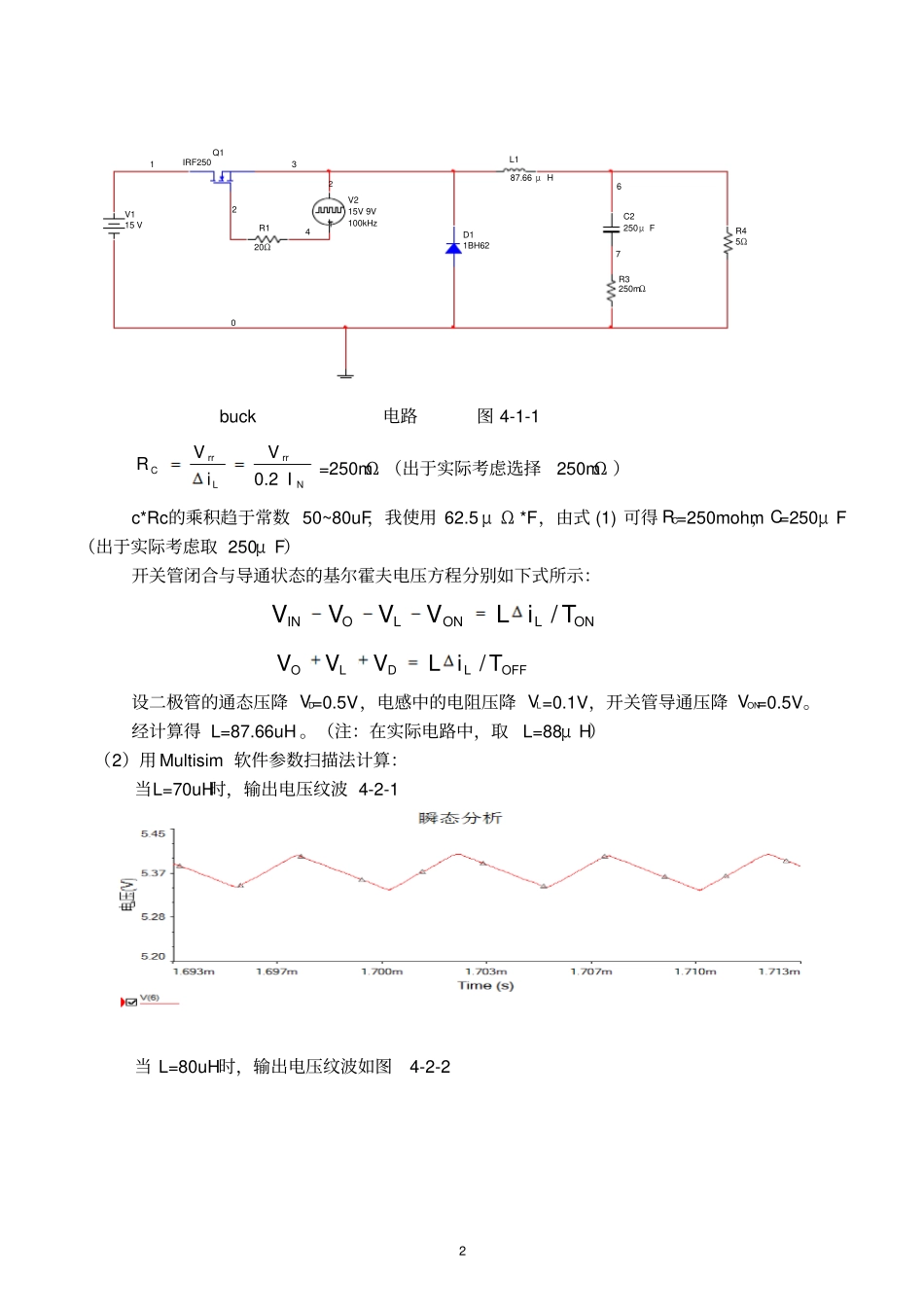

基于 multisim控制方式的开关电源仿真研究山东科技大学电气与自动化工程学院姓名:李强学号: 150831018 1 目录一 绪论 .................................................................................. 1 二 实验目的 .............................................................................. 1 三 实验要求 .............................................................................. 1 四 主电路功率的设计....................................................................... 1 (1)buck 电路 ....................................................................... 1 (2)用 Multisim软件参数扫描法计算.................................................... 2 (3) 交流小信号模型中电路参数的计算................................................... 4 (4)采用小信号模型分析............................................................... 4 五 补偿网络的设计 ........................................................................ 5 六 总电路图的设计 ........................................................................ 7 (1)总电路图的设计图. ................................................................ 9 (2)总电路的仿真图. ................................................................. 10 七 心得体会 ............................................................................. 11 八 参考文献 ............................................................................. 11 一 绪论Buck 变换器最常用的变换器,工程上常用的拓扑如正激、半桥、全桥、推挽等也属于 Buck 族,现以 Buck 变换器为例,依据不同负载电流的要求,设计主功率电路,并采用单电压环、电流 - 电压双环设计控制环路二 实验目的(1) 了解 Buck 变换器基本结构及工作原理;(2) 掌握电路器件选择和参数的计算;(3) 学会使用 Multisim仿真软件对所设计的开环降压电路进行仿真; (4) 学会使用 Multisim仿真软件对控制环节的仿真技术; (5) 学会分析系统的静态稳压精度和动态响应速度. 三 实验要求输入直流电压 ( VIN) :15V;输出电压 ( VO) :5V;输出电流 ( I N) :1A;输出电压...
