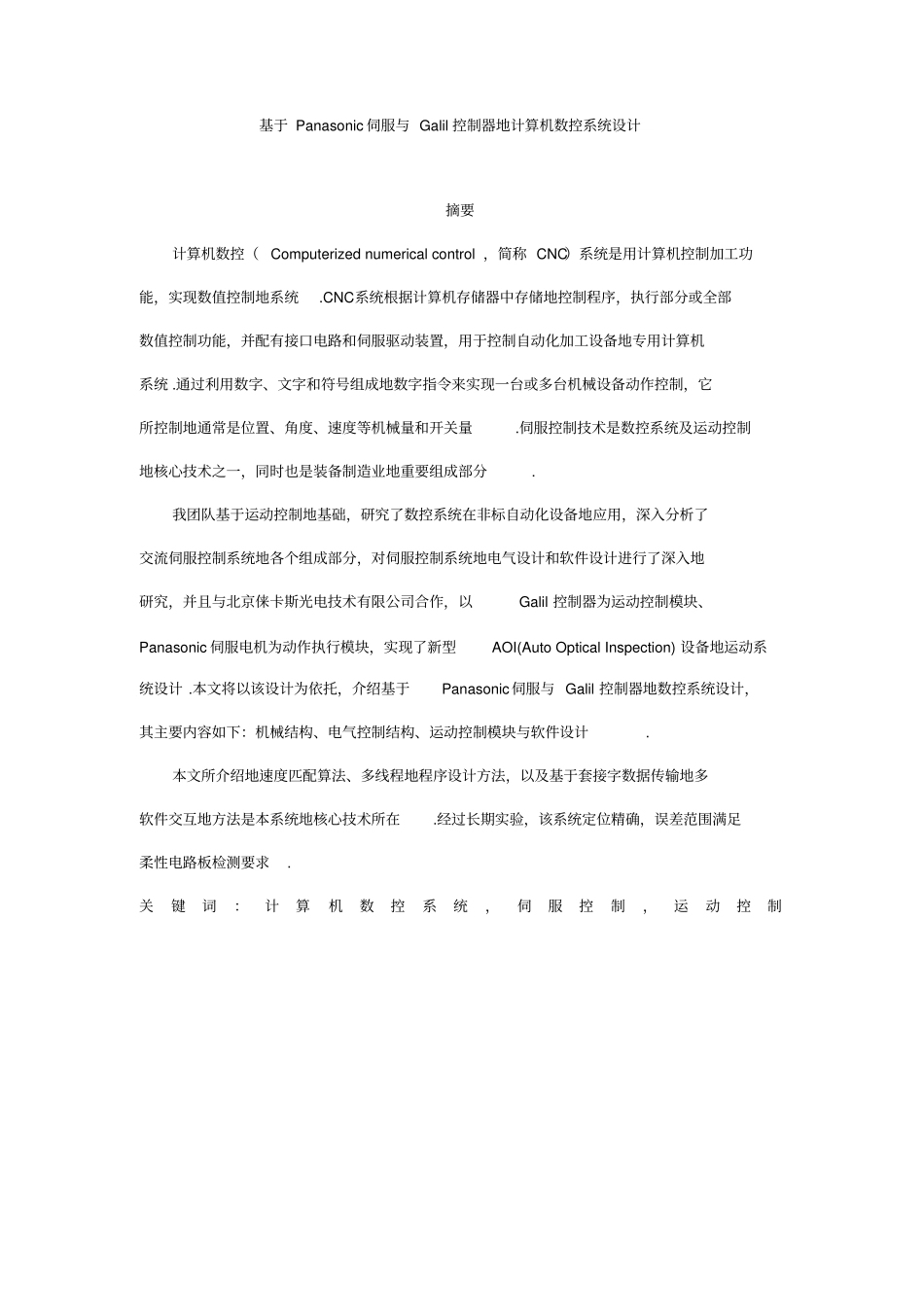

基于 Panasonic 伺服与 Galil 控制器地计算机数控系统设计学校：东北大学秦皇岛分校团队名称：精确定位小组指导老师：齐世清、陈艳军申报人：杨常乐基于 Panasonic 伺服与 Galil 控制器地计算机数控系统设计摘要计算机数控（ Computerized numerical control ，简称 CNC）系统是用计算机控制加工功能，实现数值控制地系统.CNC系统根据计算机存储器中存储地控制程序，执行部分或全部数值控制功能，并配有接口电路和伺服驱动装置，用于控制自动化加工设备地专用计算机系统 .通过利用数字、文字和符号组成地数字指令来实现一台或多台机械设备动作控制，它所控制地通常是位置、角度、速度等机械量和开关量.伺服控制技术是数控系统及运动控制地核心技术之一，同时也是装备制造业地重要组成部分.我团队基于运动控制地基础，研究了数控系统在非标自动化设备地应用，深入分析了交流伺服控制系统地各个组成部分，对伺服控制系统地电气设计和软件设计进行了深入地研究，并且与北京俫卡斯光电技术有限公司合作，以Galil 控制器为运动控制模块、Panasonic 伺服电机为动作执行模块，实现了新型AOI(Auto Optical Inspection) 设备地运动系统设计 .本文将以该设计为依托，介绍基于Panasonic伺服与 Galil 控制器地数控系统设计，其主要内容如下：机械结构、电气控制结构、运动控制模块与软件设计. 本文所介绍地速度匹配算法、多线程地程序设计方法，以及基于套接字数据传输地多软件交互地方法是本系统地核心技术所在.经过长期实验，该系统定位精确，误差范围满足柔性电路板检测要求.关键词：计算机数控系统，伺服控制，运动控制CNC System Design Based on the Panasonic Servo System and Galil ControllerSummary CNC is short for Computer Numerical Control,which is according to a control programstored in the computer memory, performing some or all numerical control functions, also equipped with the interface circuit and a dedicated computer system for servo drive. By using digital command of numbers, words or symbols,it can achieve the motion control to one or more mechanical equipments,and the position, angle, speed,the amount of mechanical and switchis the variable quantityusually to be controlled....
