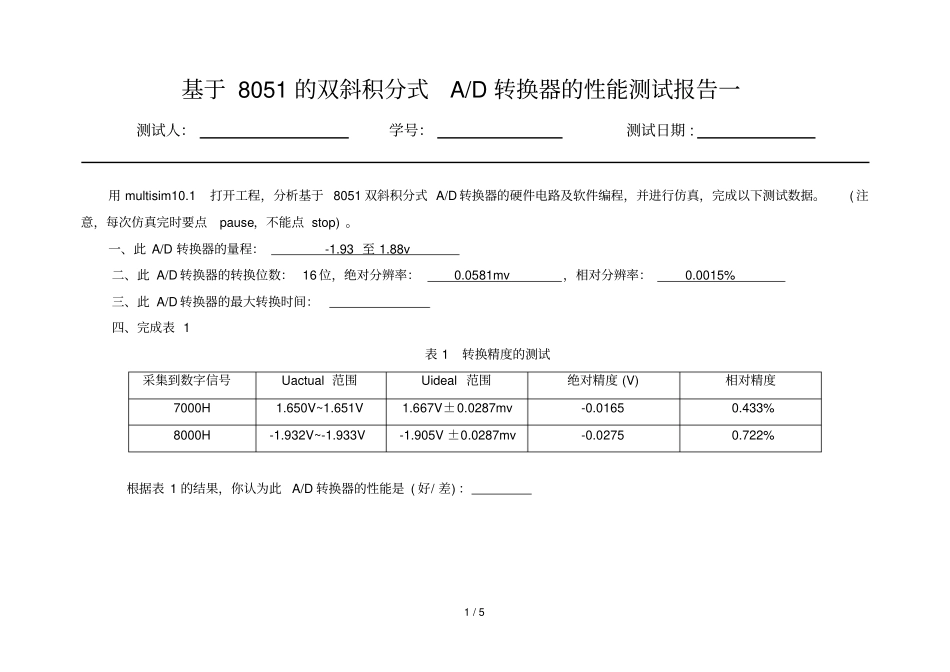

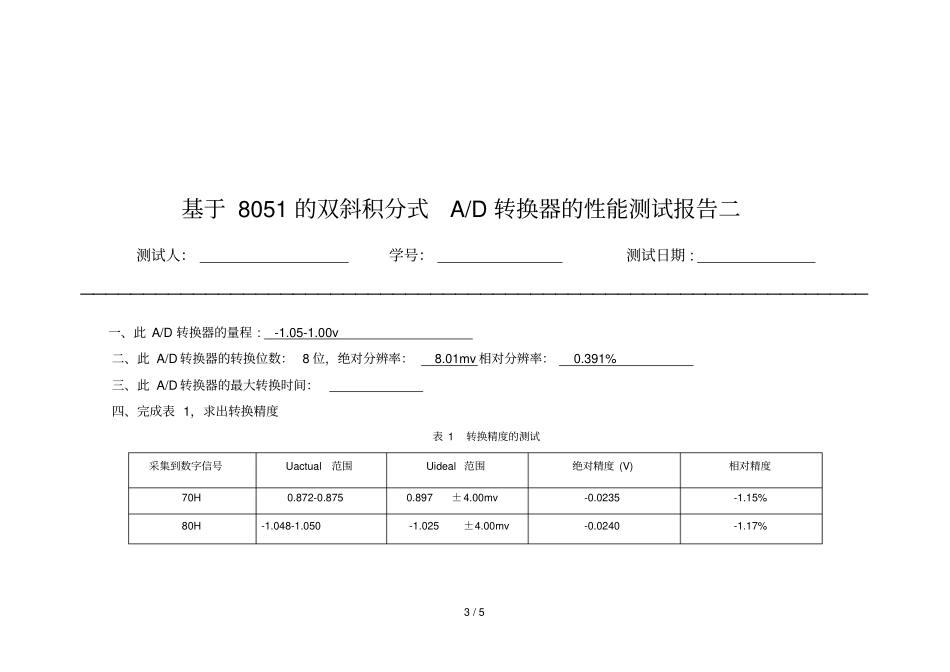

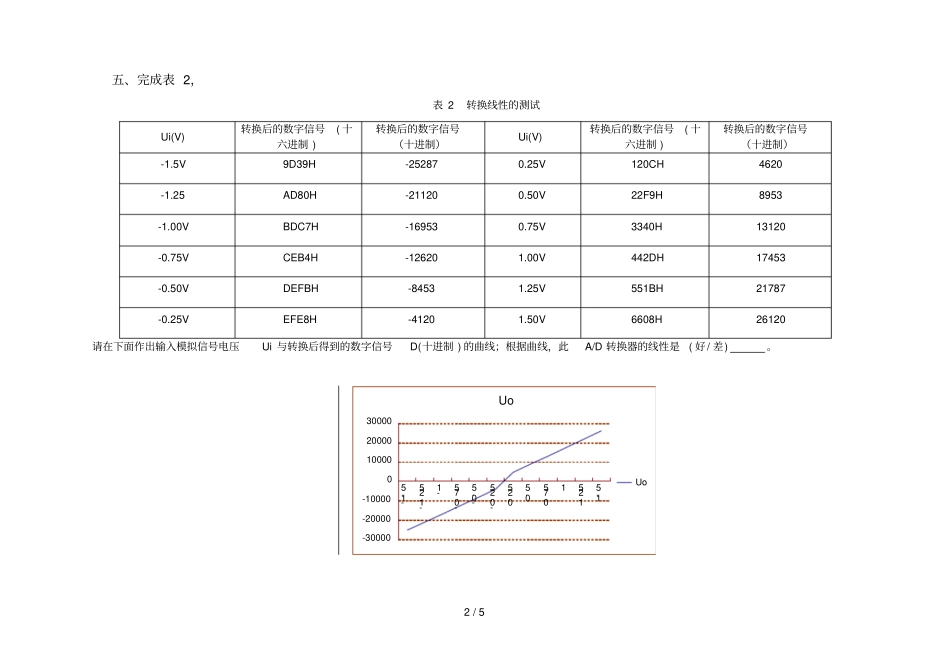

1 / 5 基于 8051 的双斜积分式A/D 转换器的性能测试报告一测试人：学号：测试日期 : 用 multisim10.1打开工程，分析基于 8051 双斜积分式 A/D 转换器的硬件电路及软件编程，并进行仿真，完成以下测试数据。( 注意，每次仿真完时要点pause，不能点 stop) 。一、此 A/D 转换器的量程：-1.93 至 1.88v 二、此 A/D 转换器的转换位数： 16 位，绝对分辨率：0.0581mv ，相对分辨率：0.0015% 三、此 A/D 转换器的最大转换时间：四、完成表 1 表 1 转换精度的测试采集到数字信号Uactual 范围Uideal 范围绝对精度 (V) 相对精度7000H 1.650V~1.651V 1.667V±0.0287mv -0.0165 0.433% 8000H -1.932V~-1.933V -1.905V ±0.0287mv -0.0275 0.722% 根据表 1 的结果，你认为此A/D 转换器的性能是 ( 好/ 差) ：2 / 5 五、完成表 2，表 2 转换线性的测试Ui(V) 转换后的数字信号( 十六进制 ) 转换后的数字信号（十进制）Ui(V) 转换后的数字信号( 十六进制 ) 转换后的数字信号（十进制）-1.5V 9D39H -25287 0.25V 120CH 4620 -1.25 AD80H -21120 0.50V 22F9H 8953 -1.00V BDC7H -16953 0.75V 3340H 13120 -0.75V CEB4H -12620 1.00V 442DH 17453 -0.50V DEFBH -8453 1.25V 551BH 21787 -0.25V EFE8H -4120 1.50V 6608H 26120 请在下面作出输入模拟信号电压Ui 与转换后得到的数字信号D(十进制 ) 的曲线；根据曲线，此A/D 转换器的线性是( 好/ 差) 。-30000-20000-100000100002000030000-1.5-1.25-1-0.75-0.5-0.250.250.50.7511.251.5UoUo3 / 5 基于 8051 的双斜积分式A/D 转换器的性能测试报告二测试人：学号：测试日期 : _______________________________________________________________ 一、此 A/D 转换器的量程 : -1.05-1.00v 二、此 A/D 转换器的转换位数： 8 位，绝对分辨率：8.01mv 相对分辨率：0.391% 三、此 A/D 转换器的最大转换时间：四、完成表 1，求出转换精度表 1 转换精度的测试采集到数字信号Uactual范围Uideal 范围绝对精度 (V) 相对精度70H 0.872-0.875 0.897±4.00mv -0.0235 -1.15% 80H -1.048-1.050 -1.025±4.00mv -0.0240 -1.17% 4 / 5 与测试报告一表 1 相比较，此 8 位 A/D 转换器的性能比 16 位 A/D 转换器性能 ( 好/ 差) ：五、完成表 2。表 2 转换线性的测试Ui(V) 转换后的数字信号( 十六进制 ) 转换后的数字信号（十进制）Ui(V) 转换后的数字信号( 十六进制 ) 转换后的数字信号（十进制）-1.0 V 0084H -124 0.1V 000FH 15 -0.8V 009EH -98 0.2V 001CH 28 -0.6V 00B6H -74 0.4V 0034H 52 -0.4V 00CFH -49 0.6V 004EH 78 -0.2V 00E8H -24 0.8V 0067H 103 -0.1V 00F4H -12 1.0V 007FH 127 请在下面作出输入模拟信号电压Ui 与转换后得到的数字信号D(十进制 ) 的曲线；比较测试报告一的曲线，此8 位 A/D 转换器的线性比 16 位 A/D 转换器的线性是 ( 好/ 差) 。5 / 5 -150-100-50050100150-1-0.8-0.6-0.4-0.2-0.10.10.20.40.60.81UoUo
