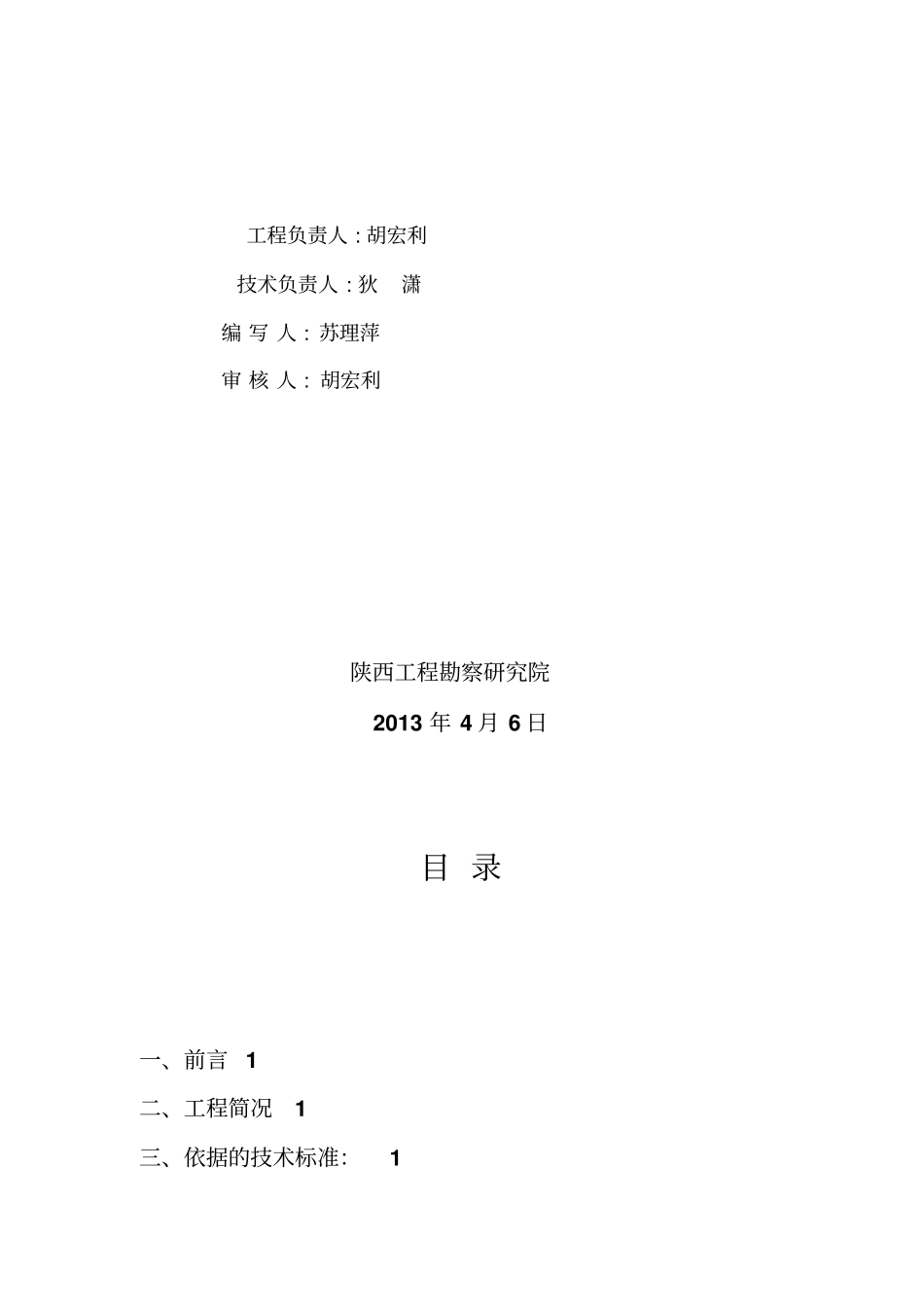

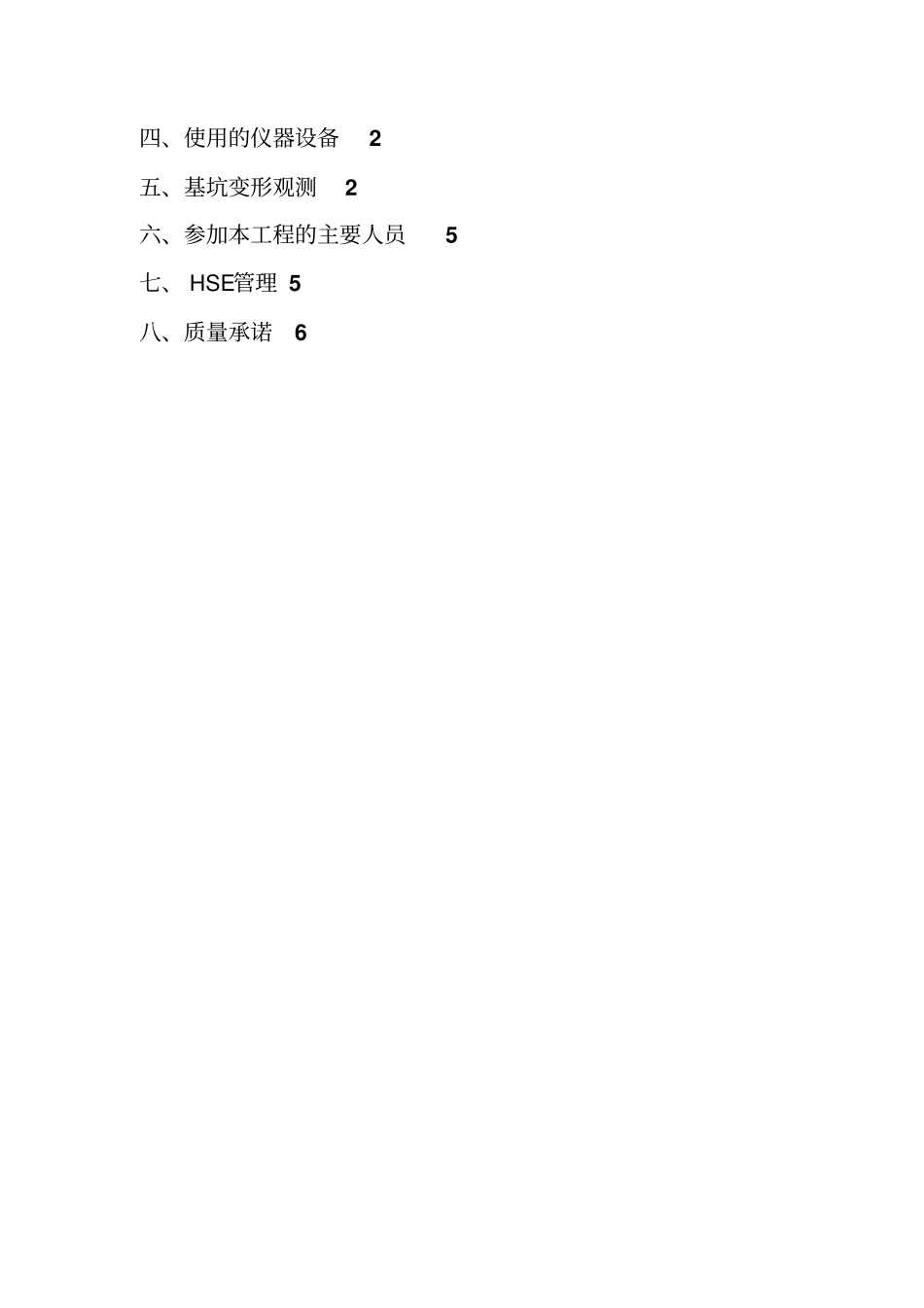

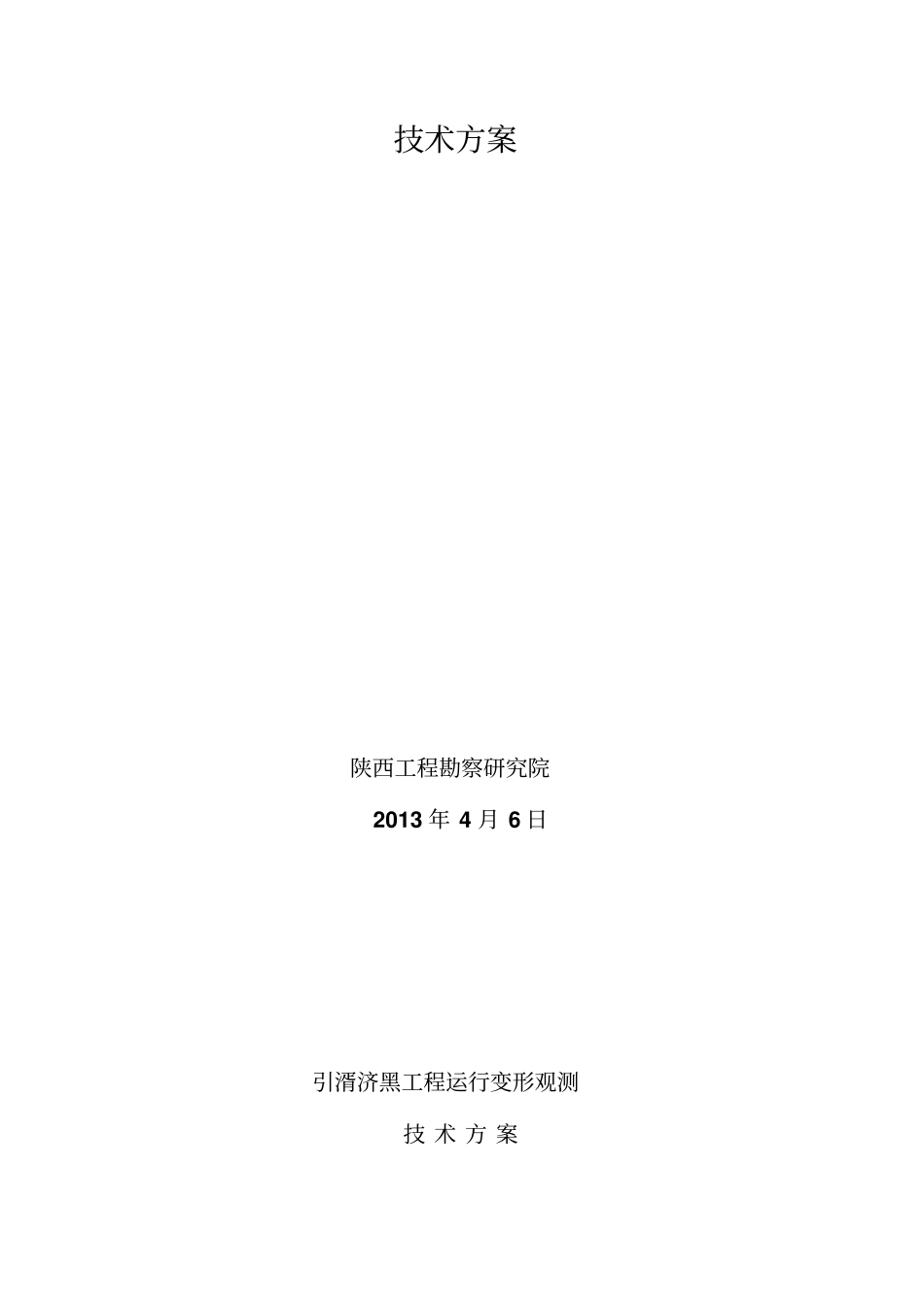

技术方案陕西工程勘察研究院2013 年 4 月 6 日引湑济黑工程运行变形观测技 术 方 案工程负责人 : 胡宏利技术负责人 : 狄潇编 写 人 : 苏理萍审 核 人 : 胡宏利陕西工程勘察研究院2013 年 4 月 6 日目 录一、前言 1二、工程简况1三、依据的技术标准：1四、使用的仪器设备2五、基坑变形观测2六、参加本工程的主要人员5七、 HSE管理 5八、质量承诺6一、前言1. 在工程运行过程中，土体变形的控制是工程运行成败的关键问题之一。如果变形超过容许值，都将对工程造成危害，因此，在运行过程中必须对它们的位移值和发展趋势进行观测。必要时对运行工程进行加固。保证运行安全有重要意义。2.建（构）筑物沉降观测就是测量建筑物上所设观测点与水准点之间的高差变化量 ,研究解决地基沉降问题和分析相对沉降是否有差异,以监视建筑物的安全。建筑物的沉降变形不均匀或沉降量过大会直接影响到建筑物的正常使用,严重时导致建筑物倾斜或倾覆,因此做好建筑沉降观测工作意义重大 。二、工程简况1. 工程名称：引湑济黑工程运行期变形观测2. 工程地点：西安市周至县秦岭腹地3. 工程基本简况按照西安市水利规划勘测设计院提出的重要环节及薄弱环节等进行变形监测。三、依据的技术标准：1）《公路桥涵施工技术规范》JTJ041— 2000；2）《公路养护技术规范》JTG H10— 2009；3）《林区公路桥涵设计规范》LYJ106— 90；4）《水工隧洞设计规范》SL279— 2002 5）《国家一、二等水准测量规范》GB/T12897— 2006；7）《建筑变形测量规范》JGJ 8— 2007；8）《工程测量规范》 GB50026— 2007；9）其它相关的国家、地方规范、法规。四、使用的仪器设备基坑位移观测拟使用的仪器为全站仪，沉降观测拟使用的仪器为精密光学水准仪配合铟瓦合金水准尺。所用仪器皆经过了国家授权的鉴定部门的检定。拟使用仪器的主要精度指标见表1。表 1 类 别仪器、设备名称精度指标沉降、拱顶沉降观测苏一光 DS05 0.5mm/km 位移观测尼康 DTM-325C 2″净空收敛收敛仪0.5mm/km 裂缝监测游标卡尺五、桥梁、枢纽、溢流堰、隧道变形观测( 一) 观测精度和级别。1．根据《规程》要求，为了能达到监测目的，本工程按二级沉降精度要求进行观测，二级沉降的技术要求见表2。表 2类 别等 级观测点测站高差中误差 （mm ）往 返 较 差 及 附 合或 环 线 闭 合 差（mm ）检测已测段高差较差（mm ）基准点二 级≤1.0 √n ≤1.5 √...
