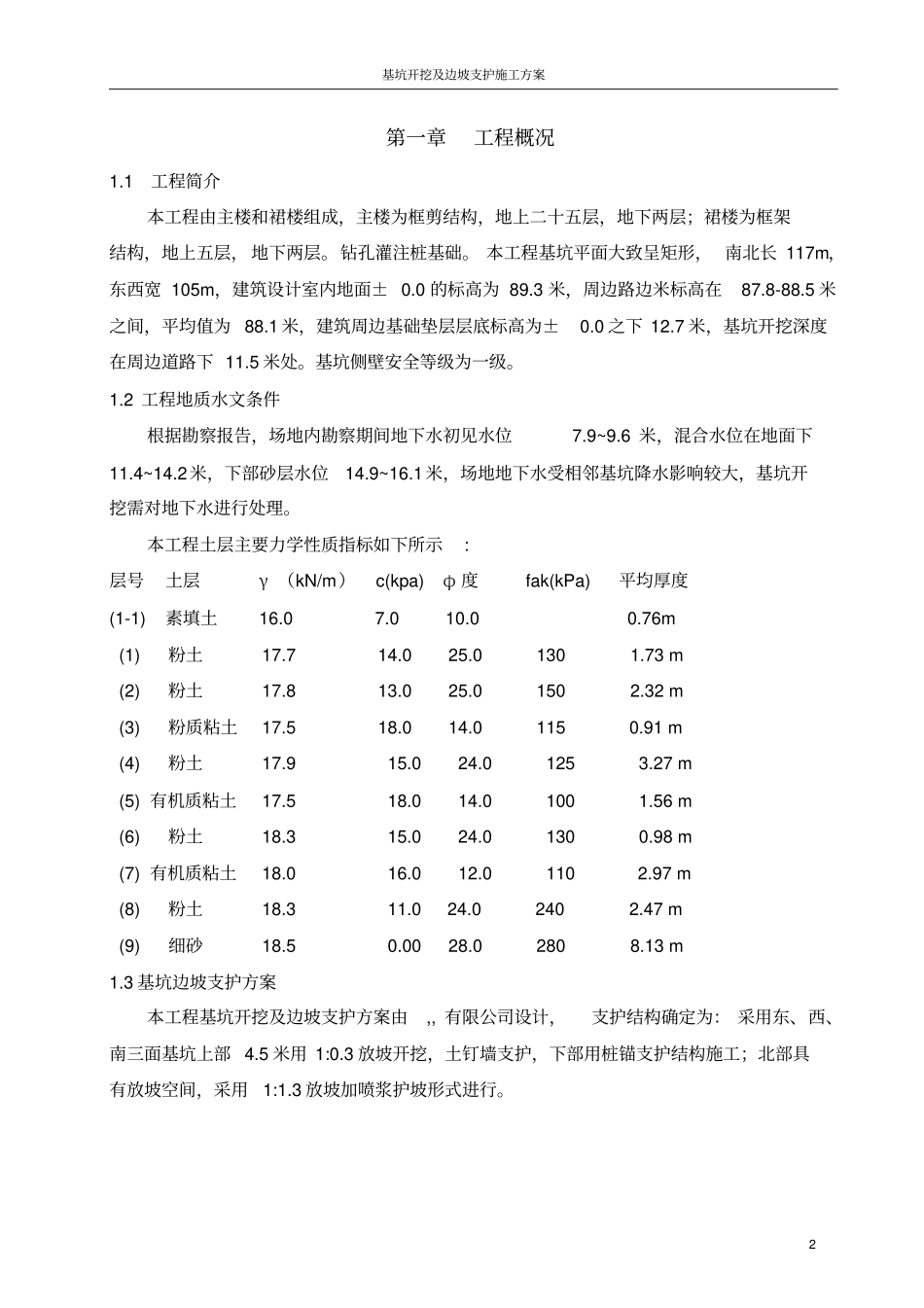

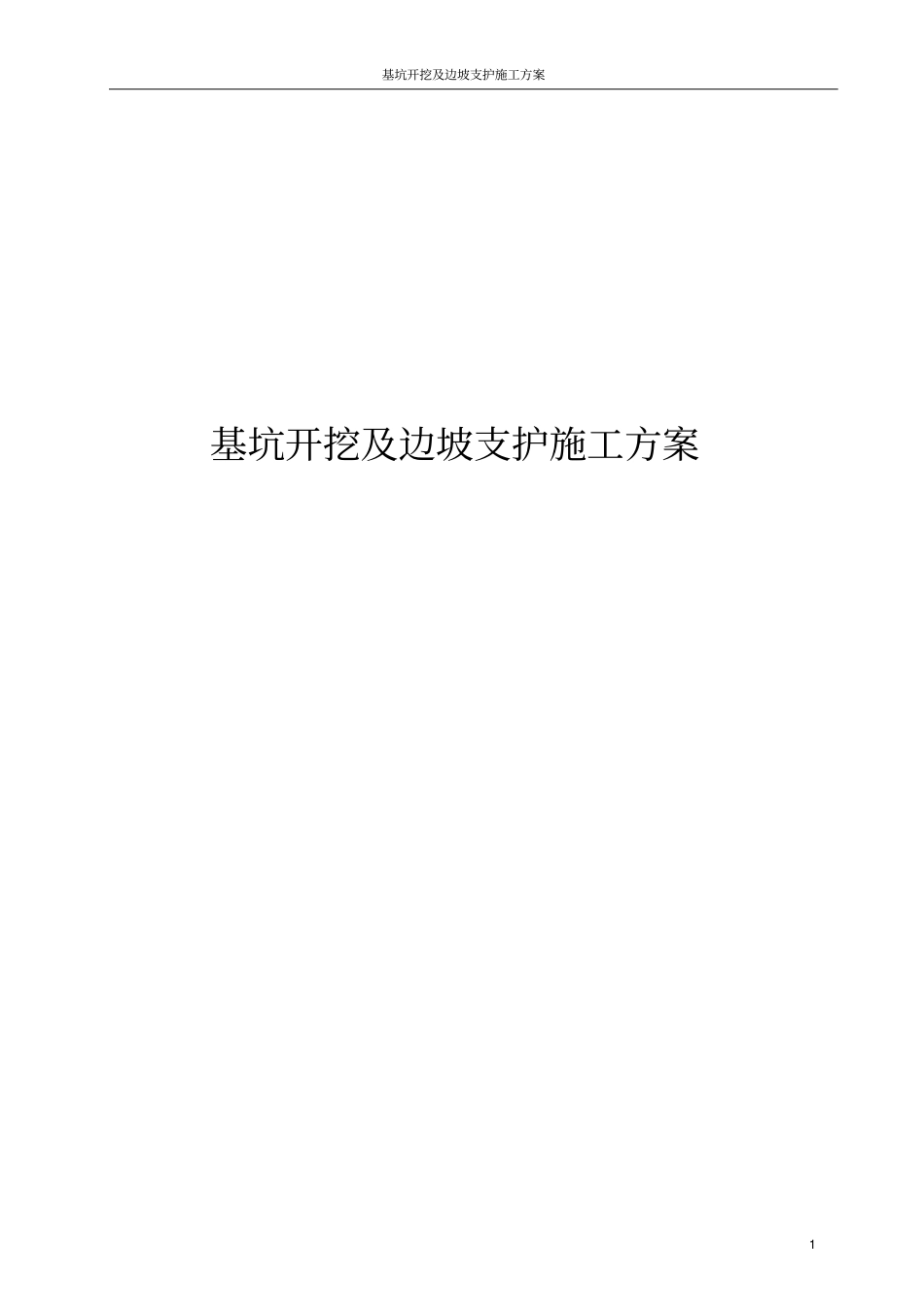

基坑开挖及边坡支护施工方案1 基坑开挖及边坡支护施工方案基坑开挖及边坡支护施工方案2 第一章工程概况1.1 工程简介本工程由主楼和裙楼组成，主楼为框剪结构，地上二十五层，地下两层；裙楼为框架结构，地上五层， 地下两层。钻孔灌注桩基础。 本工程基坑平面大致呈矩形， 南北长 117m，东西宽 105m，建筑设计室内地面± 0.0 的标高为 89.3 米，周边路边米标高在87.8-88.5 米之间，平均值为 88.1 米，建筑周边基础垫层层底标高为±0.0 之下 12.7 米，基坑开挖深度在周边道路下 11.5 米处。基坑侧壁安全等级为一级。1.2 工程地质水文条件根据勘察报告，场地内勘察期间地下水初见水位7.9~9.6 米，混合水位在地面下11.4~14.2米，下部砂层水位14.9~16.1米，场地地下水受相邻基坑降水影响较大，基坑开挖需对地下水进行处理。本工程土层主要力学性质指标如下所示: 层号土层γ （kN/m）c(kpa) φ 度fak(kPa) 平均厚度(1-1) 素填土16.0 7.0 10.0 0.76m (1) 粉土17.7 14.0 25.0 130 1.73 m (2) 粉土17.8 13.0 25.0 150 2.32 m (3) 粉质粘土17.5 18.0 14.0 115 0.91 m (4) 粉土17.9 15.0 24.0 125 3.27 m (5) 有机质粘土17.5 18.0 14.0 100 1.56 m (6) 粉土18.3 15.0 24.0 130 0.98 m (7) 有机质粘土18.0 16.0 12.0 110 2.97 m (8) 粉土18.3 11.0 24.0 240 2.47 m (9) 细砂18.5 0.00 28.0 280 8.13 m 1.3 基坑边坡支护方案本工程基坑开挖及边坡支护方案由,, 有限公司设计，支护结构确定为： 采用东、西、南三面基坑上部 4.5 米用 1:0.3 放坡开挖，土钉墙支护，下部用桩锚支护结构施工；北部具有放坡空间，采用1:1.3 放坡加喷浆护坡形式进行。基坑开挖及边坡支护施工方案3 基坑支护平面图基坑开挖及边坡支护施工方案4 支护剖面结构图基坑开挖及边坡支护施工方案5 锚杆锚固立面结构图第二章 编制说明依照,, 公司设计的《郑州市某工程施工01 标段工程》基坑开挖及边坡支护设计图纸的设计要求，以及施工现场的实际环境，对本工程进行有针对性的编制基坑开挖及边坡支护施工方案。2.1 编制依据1．业主提供的建筑、结构设计图纸、图纸会审、设计变更等2．《郑州市某工程岩土工程勘察报告》3．《建筑地基基础工程施工质量验收规范》 （GB50202-2002）4．《建筑地基基础设计规范》 （GB50007-2002）5．《基坑土钉支护技术规程》 （CECS96:97）6．...
