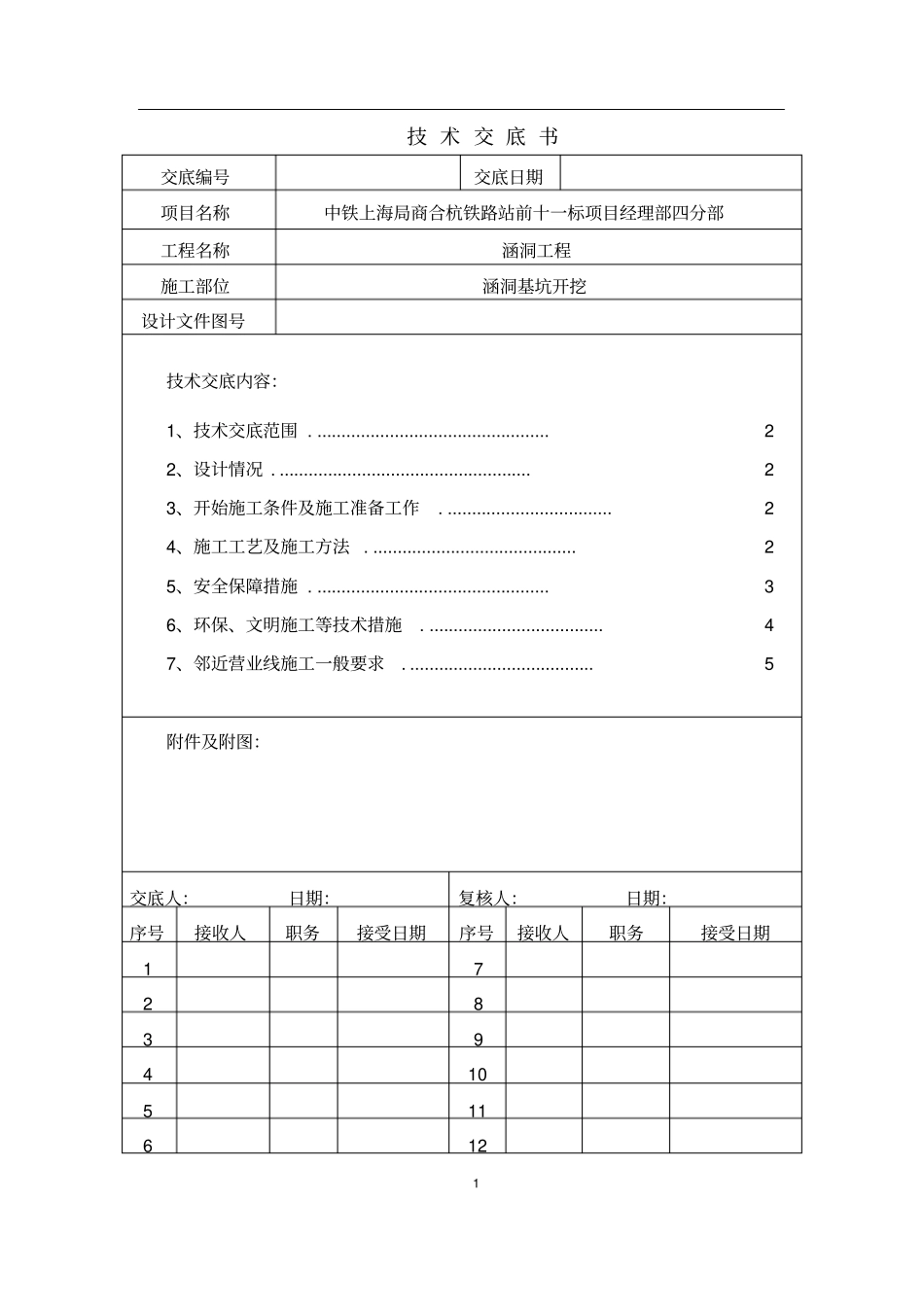

1 技 术 交 底 书交底编号交底日期项目名称中铁上海局商合杭铁路站前十一标项目经理部四分部工程名称涵洞工程施工部位涵洞基坑开挖设计文件图号技术交底内容：1、技术交底范围 . ................................................ 22、设计情况 . .................................................... 23、开始施工条件及施工准备工作. .................................. 24、施工工艺及施工方法 . .......................................... 25、安全保障措施 . ................................................ 36、环保、文明施工等技术措施. .................................... 47、邻近营业线施工一般要求. ...................................... 5附件及附图：交底人：日期：复核人：日期：序号接收人职务接受日期序号接收人职务接受日期1 7 2 8 3 9 4 10 5 11 6 12 2 技 术 交 底 书1、技术交底范围本交底适用于商合杭铁路站前十一标项目经理部桥涵基坑开挖施工。2、设计情况新 建 商 合 杭 铁 路 站 前 工 程SHZQ-11 标 ， 管 段 里 程 范 围 ：DK276+813.72～ DK316+612.38，正线长度39.434公里。线路自DK311+800处属邻近营业线施工范围，位于安徽省长丰县境内，沿合蚌铁路右侧呈南北走向，全长4.812km。管段内属邻近营业线施工范围的桥涵工程有：新建排水灌溉涵洞 5 座、地下人行通道接长1 座、过路通道涵 2 座、中桥 2 座。3、开始施工条件及施工准备工作(1) 施工前应先根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及道路或排洪系统的连接等进行核对。(2) 对中心位置、轴线方向根据复测后的导线控制桩精确放样，并保持桩位稳定，并核对新建涵洞和既有涵洞标高，核实新建涵洞与既有涵洞出入口基础面是否相符；(3) 施工前，必须进行详细的现场施工调查，摸清施工范围内埋设的光电缆、水管路等走向、位置，并进行拆移或保护。4、施工工艺及施工方法4.1 施工工艺基底放样→基坑开挖→基坑排水→基坑处理→基坑防护3 4.2 施工方法4.2.1 基底放样基坑开挖前， 由工程部技术人员对涵洞基底进行测量定位，定出涵洞的中心桩以及涵洞的轴线和开挖线并洒出白灰线，复核中轴线与原既有涵洞中轴线是否一致，开挖成型后，再进行复测，以确保定位的准确性，并复核标高。4.2.2 基坑开挖根据测量放样确认基底开挖深度，派...
