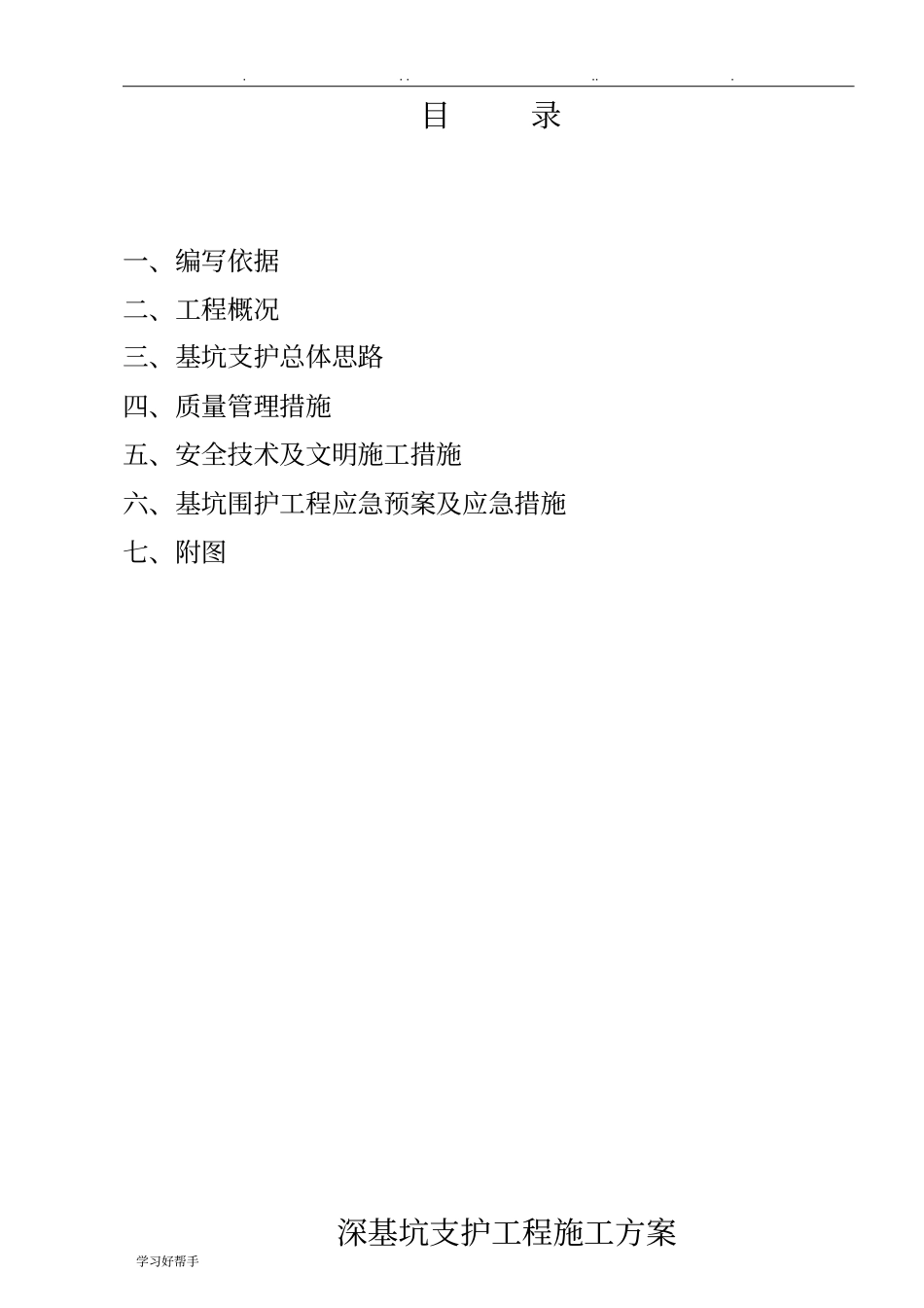

. . . .. . 学习好帮手目录一、编写依据二、工程概况三、基坑支护总体思路四、质量管理措施五、安全技术及文明施工措施六、基坑围护工程应急预案及应急措施七、附图深基坑支护工程施工方案. . . .. . 学习好帮手第一章编制依据1、该工程总平面图、地下室结构相关图纸2、该工程其他相关设计文件、资料3、该工程岩土工程勘察报告4、现行相关规范、规程和标准：4.1 中华人民共和国行业标准《建筑基坑支护技术规程》JGJ120-99 4.2 中华人民共和国国家标准《混凝土结构设计规范》（GB50010-2010）4.3 中华人民共和国国家标准《建筑地基与基础工程施工质量验收规范》（GB50202-2002）4.4 中华人民共和国行业标准《钢筋焊接及验收规范》（JGJ18-2003）4.5 中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）4.6 中华人民共和国国家标准《建筑地基基础设计规范》（GB50007-2002）4.7 中华人民共和国国家、行业及其它现行的有效设计标准、规范、规程和标准图集。第二章工程概况本工程为两层地下室，总建筑面积约23000㎡，其中二层地下室建筑面积1532.7㎡、一层地下室建筑面积1498.9㎡。地下室平面为矩形，东西方向1～10轴总长56.7m、南北方向A～D轴总宽26.7m。一层地下室层高4.2m，平时为检测中心、战时为人防物质库；二层地下室层高4.9m，平时为停车场、战时为人防掩蔽所。地下室西北角设入口坡道，上部建筑的楼梯、电梯延伸至地下室。，地下室基础为1.2m厚整板基础，整板基础采用C30，P8；防水砼浇筑。板面标高-9.20M。第三章基坑支护总体思路一、基坑支护结构设计说明. . . .. . 学习好帮手本工程±0.00相当于绝对标高10.75m，场地地坪整平标高取9.50m，相当于-1.25m。工程桩桩顶标高为-10.3m,坑内局部为-11.25m、-11.75m、-13.25m（电梯井）。桩锚入底板10cm，地下室底板板顶标高为-9.2m，大面积开挖深底标高为-10.55m，大面积挖深为9.3m。根据本基坑的挖深、地质条件及周边环境要求确定，取DE、FGA段基坑侧壁安全等级为二级，即基坑侧壁重要性系数为1.0，取FGA段坑周附加荷载q=40kpa，DE段周附加荷载q=15kpa，地面下4.0m平台上附加荷载q=40kpa，取其它区段基坑侧壁安全等级为三级，即基坑侧壁重要性系数为0.9，取坑周附加荷载q=15 kpa。综合考虑地址、环境、挖深等诸方面因素，本着“安全可靠、经济合理，技术可行方便施工”的原理，本基坑支护结构方案为：1、GA段采用1:0.5 放坡+一级平台+挂网喷砼支护...
