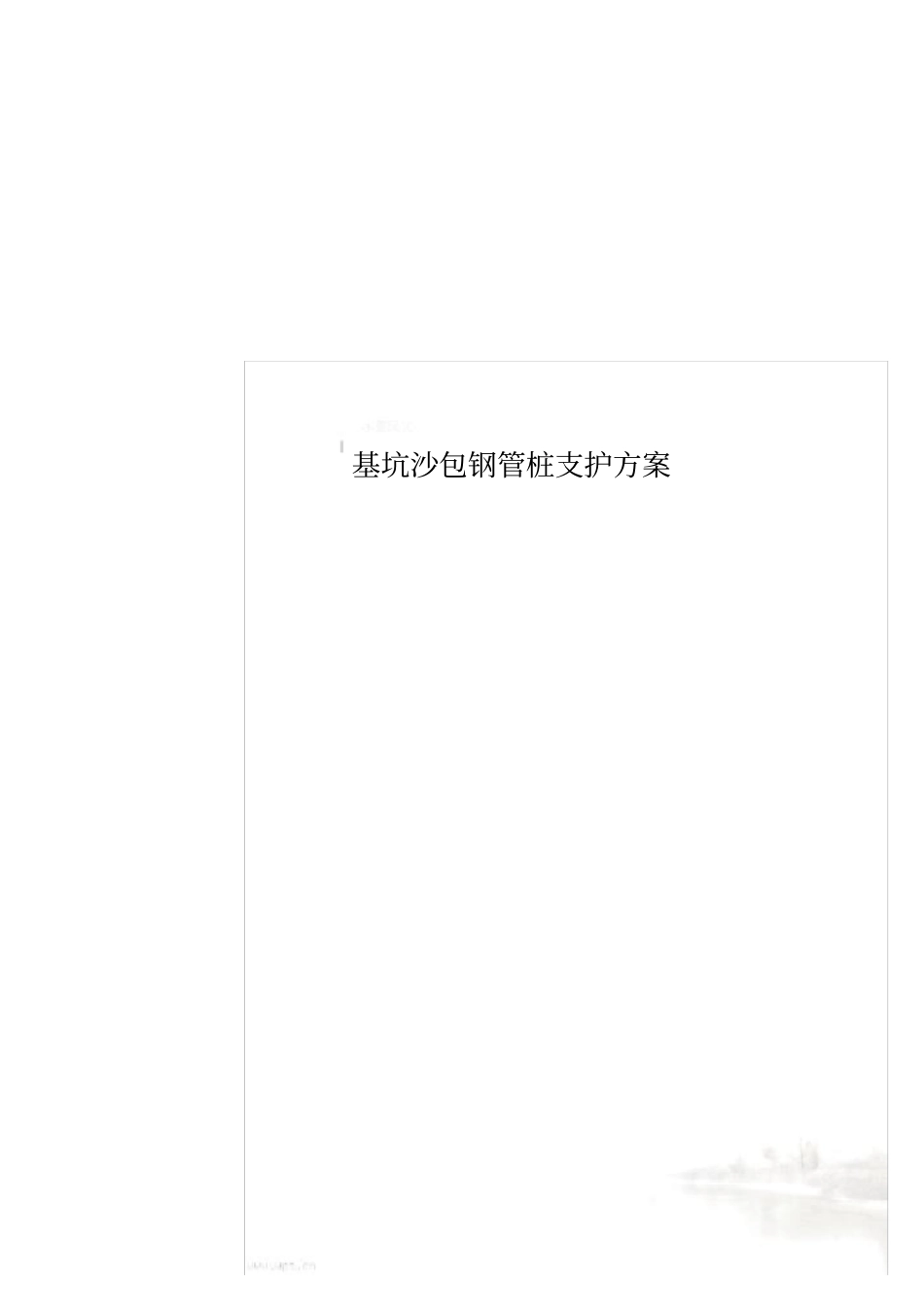

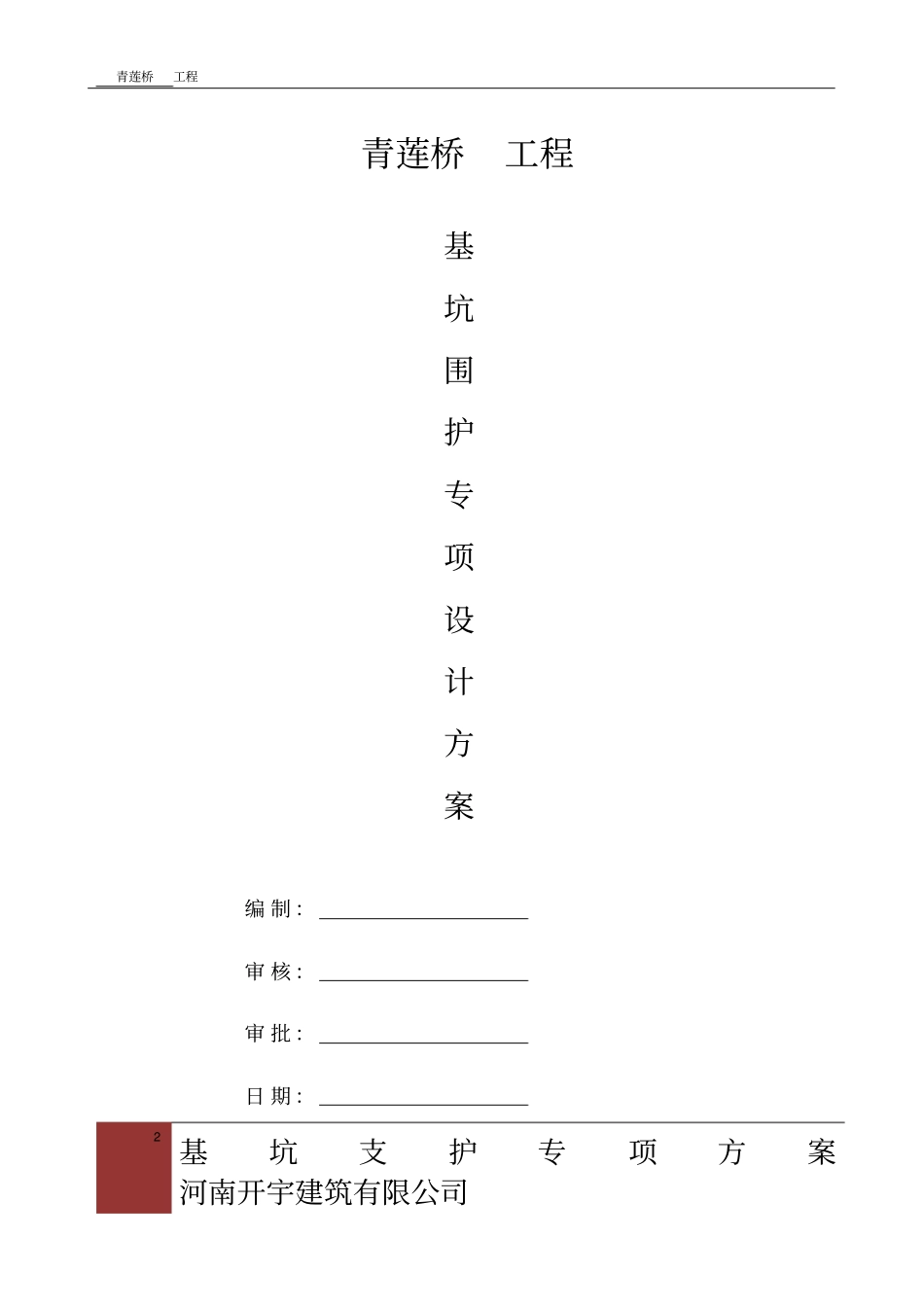

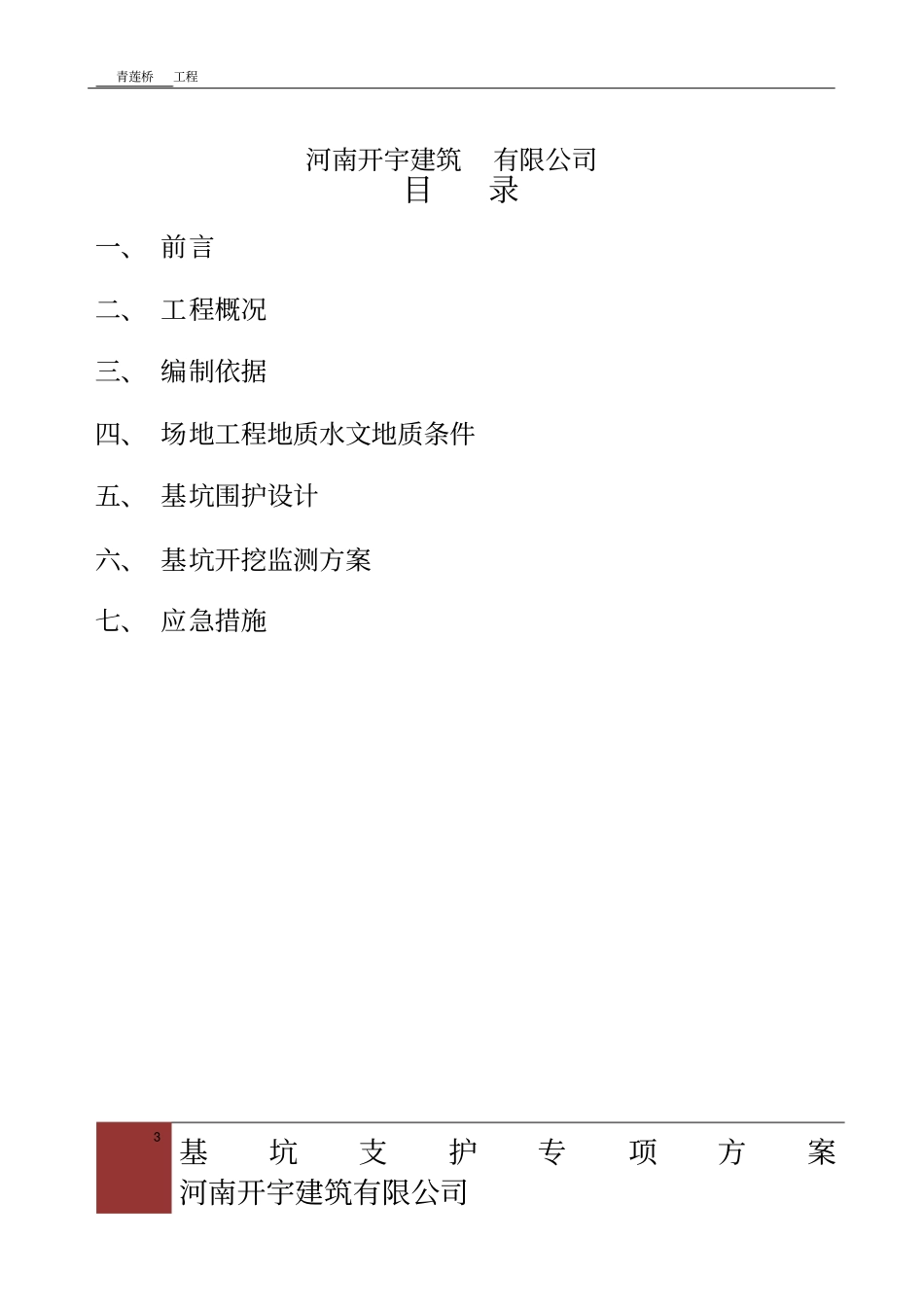

基坑沙包钢管桩支护方案青莲桥工程2 基坑支护专项方案河南开宇建筑有限公司青莲桥工程基坑围护专项设计方案编 制 ：审 核 ：审 批 ：日 期 ：青莲桥工程3 基坑支护专项方案河南开宇建筑有限公司河南开宇建筑有限公司目录一、 前言二、 工程概况三、 编制依据四、 场地工程地质水文地质条件五、 基坑围护设计六、 基坑开挖监测方案七、 应急措施青莲桥工程4 基坑支护专项方案河南开宇建筑有限公司一 、前 言本 工 程 拟 设 基 础 承 台 两 个 。按 暂 定 场 地 自 然 标 高（ ± 0.000m 相 对 标高 ） 以 下 5 米 考虑 ， 则 基 坑 安 全 等 级 为 二 级 。 在 该 开 挖 深 度 范 围 内设 计 细 沙 （ 工 程性 能 差 ） 和 粘 土 层 。 按 勘 察 期 间 地 下 水 在 自 然 地 面下 2 m 深 ， 所 施工 的 承 台 底 标 高 低 于 地 下 水 位 。为 保 证 施 工 的 安 全 和 基 础 设 施 的 顺 利 进 行 ，须 对 基 坑 进 行 有 效 的支 护 。二 、工 程 概 况工 程 名 称 ： 南 阳白 河 滨 水 绿 道 内 河 景 观 桥 梁 -- 青莲桥工程工 程 地 址 ： 位于邕河与白河交汇处建 设 单 位 ： 南阳市城市管理局设 计 单 位 ： 南 阳通 途 公 路 勘 察 设 计 有 限 公 司监 理 单 位 ： 河南建基工程管理有限公司施 工单位：河南省开宇建筑有限公司编制依据1、《工 程 勘 察 报 告 》；2、《建筑基坑支护技术规程》 （JGJ120-99）3、《建筑基坑工程技术规范》 （YB9258-97）四 、场地工程地质水文地质条件（一）地质条件（1）素填土：该层分布于又桥台，为滨河路基填筑土，底板埋深4.2~4.5m,层厚 4.2~4.5m，平均厚度 4.3m。灰黄色，结果松散，以中粗砂为主，含砾卵石，加少量泥质团块。（2）细沙：盖层分布于两岸台地，底板埋深3.0~7.0m ，平均厚度 4.67m，灰黄色，稍湿 ~饱和，结构松散，主要矿物成分为石英、长石、云母及少量暗色青莲桥工程5 基坑支护专项方案河南开宇建筑有限公司矿物，表部含泥质。（3）粗砂：盖层分布于整个场地，底板埋深2.6~15.0m，层厚 2.6~10.7m ，平均厚度 5.26m。灰黄色，饱和，结构松散~稍密，沙粒主要矿物成分为石英、长石、云母及少量卵石，卵石粒径一般为20~60mm，磨圆度较好，呈圆 ~次圆状...
