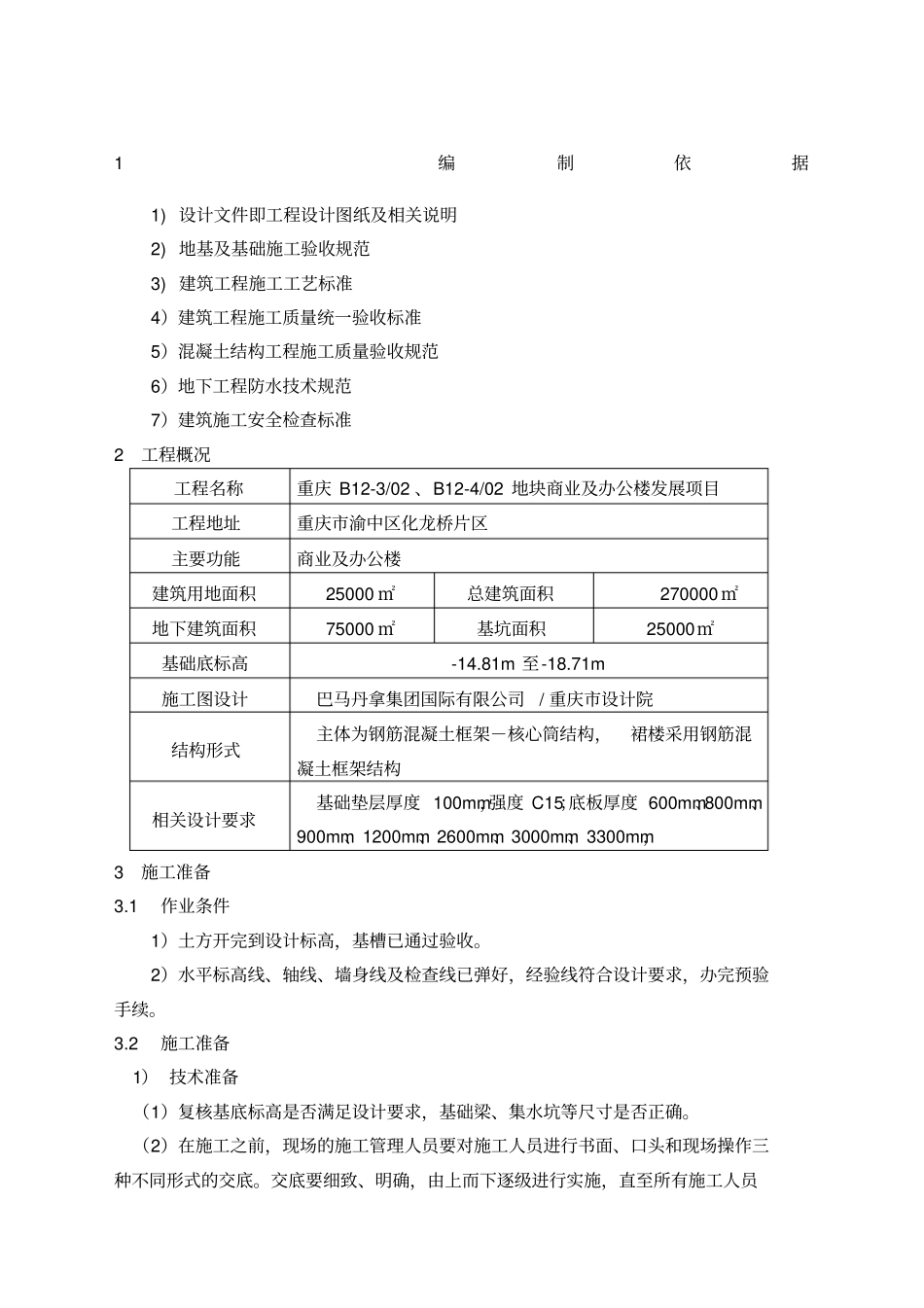

1编制依据1) 设计文件即工程设计图纸及相关说明2) 地基及基础施工验收规范3) 建筑工程施工工艺标准4）建筑工程施工质量统一验收标准5）混凝土结构工程施工质量验收规范6）地下工程防水技术规范7）建筑施工安全检查标准2 工程概况工程名称重庆 B12-3/02 、B12-4/02 地块商业及办公楼发展项目工程地址重庆市渝中区化龙桥片区主要功能商业及办公楼建筑用地面积25000 ㎡总建筑面积270000 ㎡地下建筑面积75000 ㎡基坑面积25000㎡基础底标高-14.81m 至-18.71m 施工图设计巴马丹拿集团国际有限公司/ 重庆市设计院结构形式主体为钢筋混凝土框架－核心筒结构，裙楼采用钢筋混凝土框架结构相关设计要求基础垫层厚度 100mm，强度 C15；底板厚度 600mm、800mm、900mm、1200mm、2600mm、3000mm、3300mm，3 施工准备3.1 作业条件1）土方开完到设计标高，基槽已通过验收。2）水平标高线、轴线、墙身线及检查线已弹好，经验线符合设计要求，办完预验手续。3.2 施工准备1） 技术准备（1）复核基底标高是否满足设计要求，基础梁、集水坑等尺寸是否正确。（2）在施工之前，现场的施工管理人员要对施工人员进行书面、口头和现场操作三种不同形式的交底。交底要细致、明确，由上而下逐级进行实施，直至所有施工人员完全明白为止。2） 主要机具混凝土泵、手推车、铁锹、筛子、线坠、平板振动器、铝合金刮杠、木抹子、铁抹子、水桶、坍落度筒、混凝土试模。3） 人力安排木工 10 人、混凝土工 15 人、瓦工 20 人、放线工每队各2 人。4 施工部署4.1. 基础垫层1) 本工程垫层 100mm厚， C15混凝土，表面采用原浆压光。2） 基础梁、集水坑、电梯坑斜坡处为岩层的，在岩层面上铺设C15素混凝土垫层。3） 垫层浇筑时先施工平面（含基础梁底、坑底），待平面混凝土能上人后再施工斜坡面。4.2. 砖胎膜1） 沿基础底板外侧砌筑砖胎模，作为防水导墙及底板混凝土浇筑模板。砖胎模240mm厚，；砖胎模采用 M5水泥砂浆，页岩砖砌。2） 为加快施工进度，砖胎模的砌筑在底板垫层施工前进行。3） 砖胎模砌筑高度同相临底板厚度；砖胎模后肥槽填土400mm厚，以防止浇筑底板混凝土时造成砖模倒塌。填土采用基坑原土回填，并分层夯实。5） 砖模砌筑完成后即采用1：2.5 水泥砂浆抹灰作为防水找平层。5 施工工艺5.1 工艺流程基础垫层：基层处理→测标高、弹水平控制线→做灰饼、支侧模板→撒水湿润→铺设混凝土→振捣→找平、压光→养护砖胎膜：放线→...
