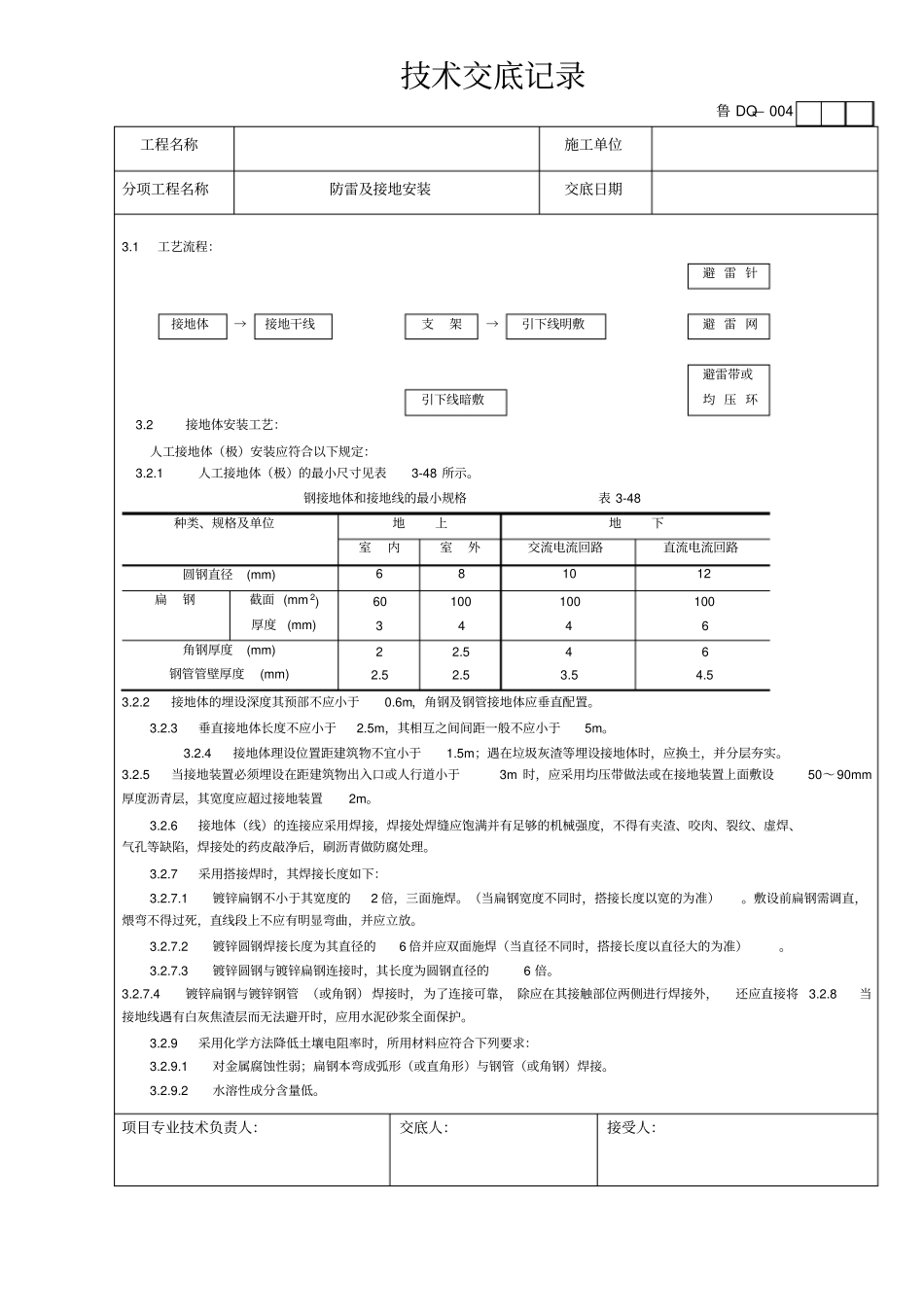

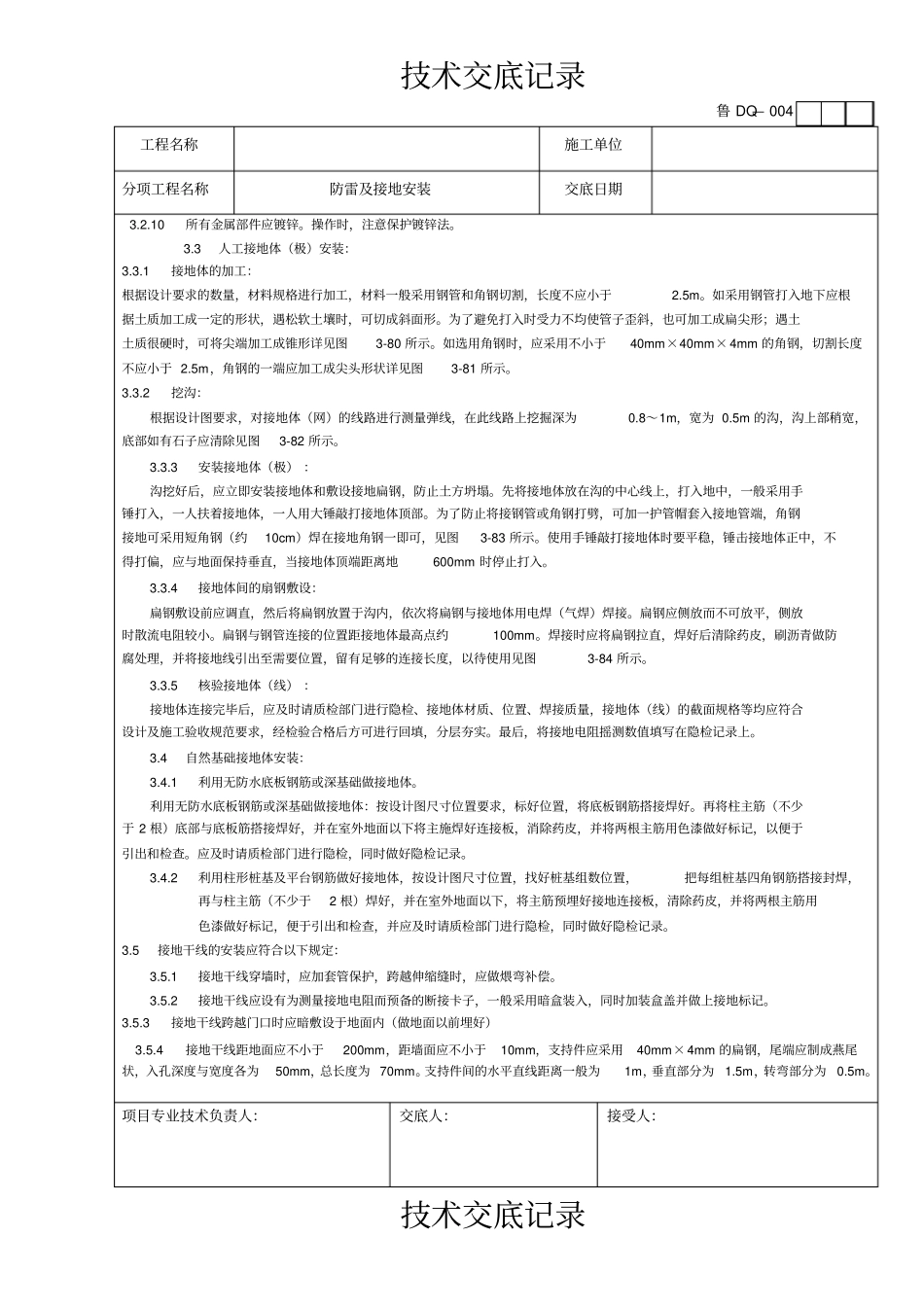

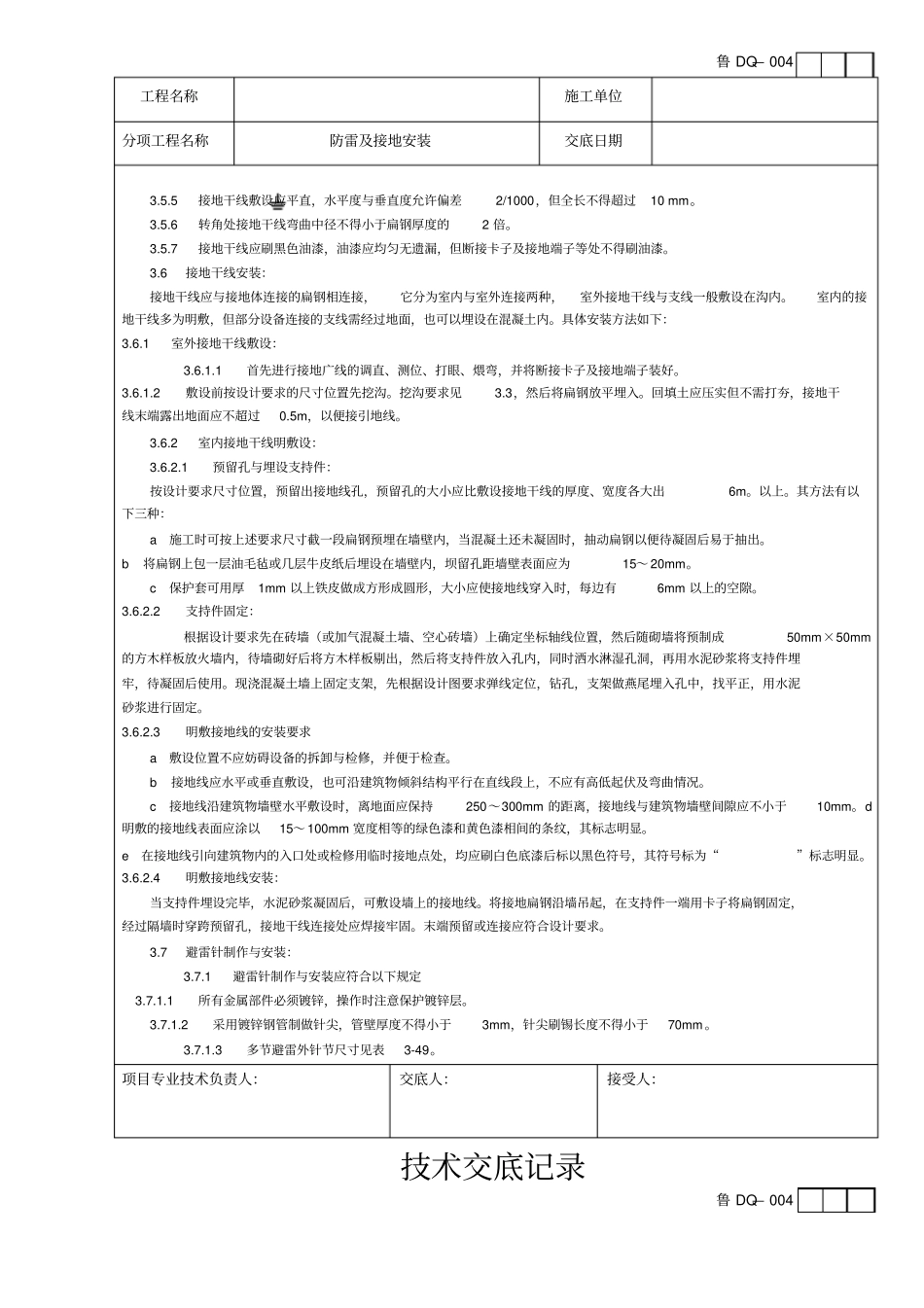

技术交底记录鲁 DQ— 004 工程名称施工单位分项工程名称防雷及接地安装交底日期3.1 工艺流程：避 雷 针接地体→接地干线支架→引下线明敷避 雷 网避雷带或引下线暗敷均 压 环 3.2 接地体安装工艺：人工接地体（极）安装应符合以下规定： 3.2.1 人工接地体（极）的最小尺寸见表3-48 所示。钢接地体和接地线的最小规格表 3-48种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径(mm) 6 8 10 12 扁钢截面 (mm 2) 厚度(mm) 60 3 100 4 100 4 100 6 角钢厚度(mm) 钢管管壁厚度(mm) 2 2.5 2.5 2.5 4 3.5 6 4.5 3.2.2 接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。3.2.3 垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。3.2.4 接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。3.2.5 当接地装置必须埋设在距建筑物出入口或人行道小于3m 时，应采用均压带做法或在接地装置上面敷设50～ 90mm厚度沥青层，其宽度应超过接地装置2m。3.2.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。3.2.7 采用搭接焊时，其焊接长度如下：3.2.7.1 镀锌扁钢不小于其宽度的2 倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。3.2.7.2 镀锌圆钢焊接长度为其直径的6 倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。3.2.7.3 镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6 倍。3.2.7.4 镀锌扁钢与镀锌钢管 （或角钢） 焊接时，为了连接可靠， 除应在其接触部位两侧进行焊接外，还应直接将3.2.8 当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。3.2.9 采用化学方法降低土壤电阻率时，所用材料应符合下列要求：3.2.9.1对金属腐蚀性弱；扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。3.2.9.2 水溶性成分含量低。项目专业技术负责人：交底人：接受人：技术交底记录鲁 DQ— 004 工程名称施工单位分项工程名称防雷及接地安装交底日期3.2.10 所有金属部件应镀锌。操作时，注意保护镀锌法。3.3 人工接地体（极）安装：3.3.1 接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和...
