塑料水杯模具设计VIP免费

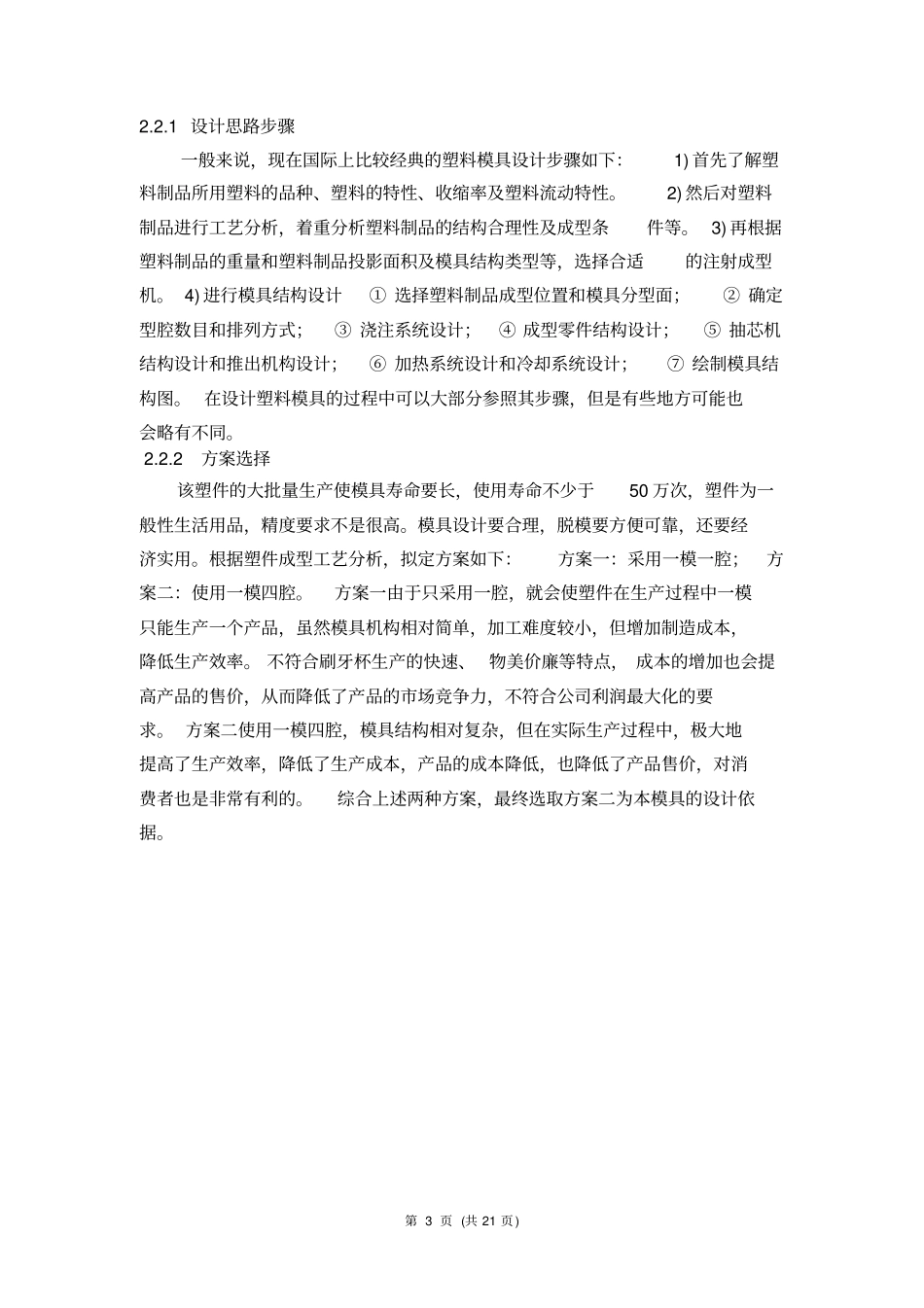

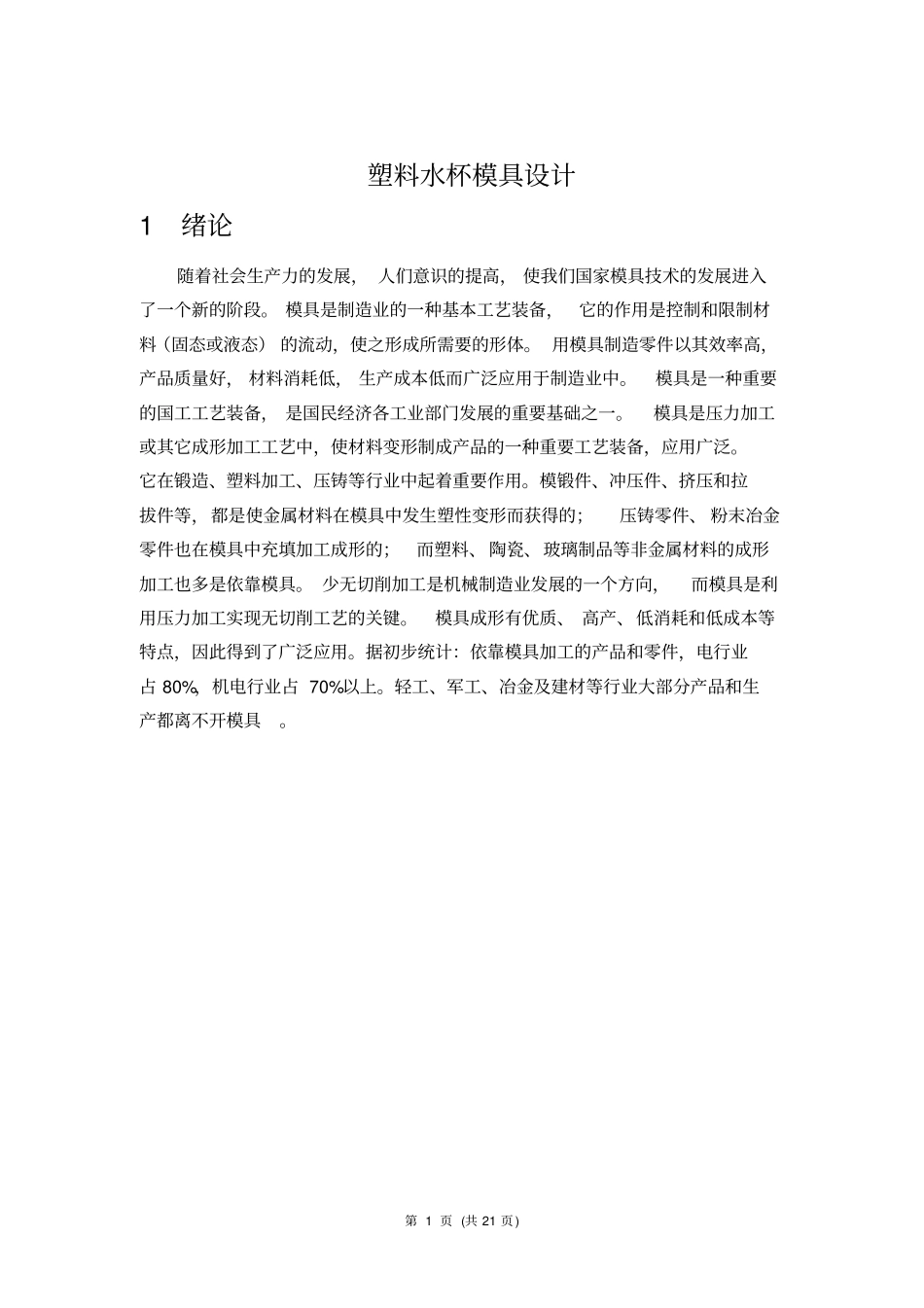

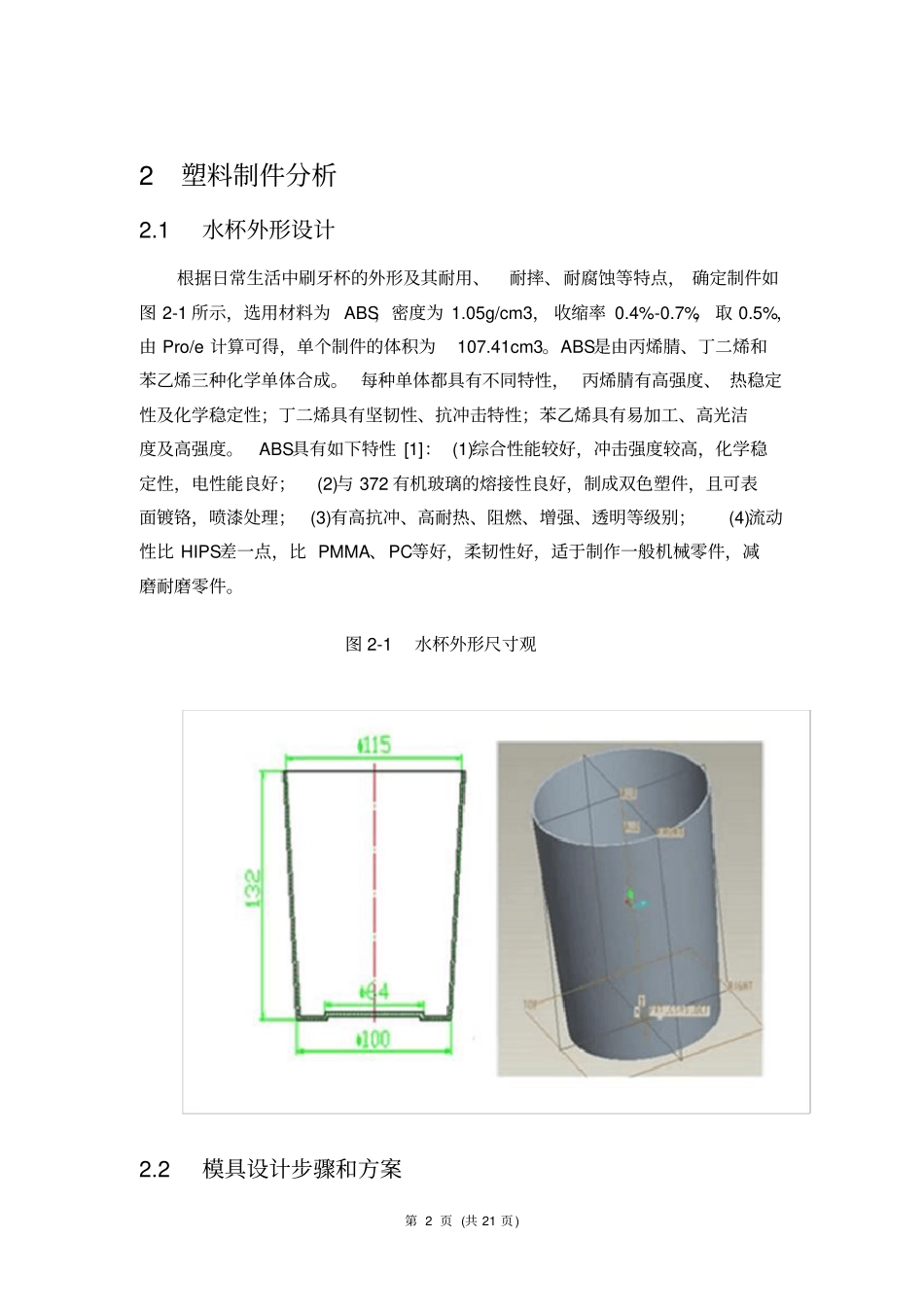

第 1 页 (共 21 页 ) 塑料水杯模具设计1 绪论随着社会生产力的发展， 人们意识的提高， 使我们国家模具技术的发展进入了一个新的阶段。 模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态） 的流动，使之形成所需要的形体。 用模具制造零件以其效率高，产品质量好， 材料消耗低， 生产成本低而广泛应用于制造业中。模具是一种重要的国工工艺装备， 是国民经济各工业部门发展的重要基础之一。模具是压力加工或其它成形加工工艺中，使材料变形制成产品的一种重要工艺装备，应用广泛。它在锻造、塑料加工、压铸等行业中起着重要作用。模锻件、冲压件、挤压和拉拔件等，都是使金属材料在模具中发生塑性变形而获得的；压铸零件、 粉末冶金零件也在模具中充填加工成形的；而塑料、 陶瓷、玻璃制品等非金属材料的成形加工也多是依靠模具。 少无切削加工是机械制造业发展的一个方向，而模具是利用压力加工实现无切削工艺的关键。模具成形有优质、 高产、低消耗和低成本等特点，因此得到了广泛应用。据初步统计：依靠模具加工的产品和零件，电行业占 80%，机电行业占 70%以上。轻工、军工、冶金及建材等行业大部分产品和生产都离不开模具。第 2 页 (共 21 页 ) 2 塑料制件分析2.1 水杯外形设计根据日常生活中刷牙杯的外形及其耐用、耐摔、耐腐蚀等特点， 确定制件如图 2-1 所示，选用材料为 ABS，密度为 1.05g/cm3， 收缩率 0.4%-0.7%， 取 0.5%，由 Pro/e 计算可得，单个制件的体积为107.41cm3。ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。 每种单体都具有不同特性， 丙烯腈有高强度、 热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。 ABS具有如下特性 [1]： (1)综合性能较好，冲击强度较高，化学稳定性，电性能良好； (2)与 372 有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理； (3)有高抗冲、高耐热、阻燃、增强、透明等级别； (4)流动性比 HIPS 差一点，比 PMMA、PC 等好，柔韧性好，适于制作一般机械零件，减磨耐磨零件。图 2-1 水杯外形尺寸观2.2 模具设计步骤和方案第 3 页 (共 21 页 ) 2.2.1 设计思路步骤一般来说，现在国际上比较经典的塑料模具设计步骤如下： 1) 首先了解塑料制品所用塑料的品种、塑料的特性、收缩率及塑料流动特性。 2) 然后对塑料制品进行工艺分析，着重分析塑...
