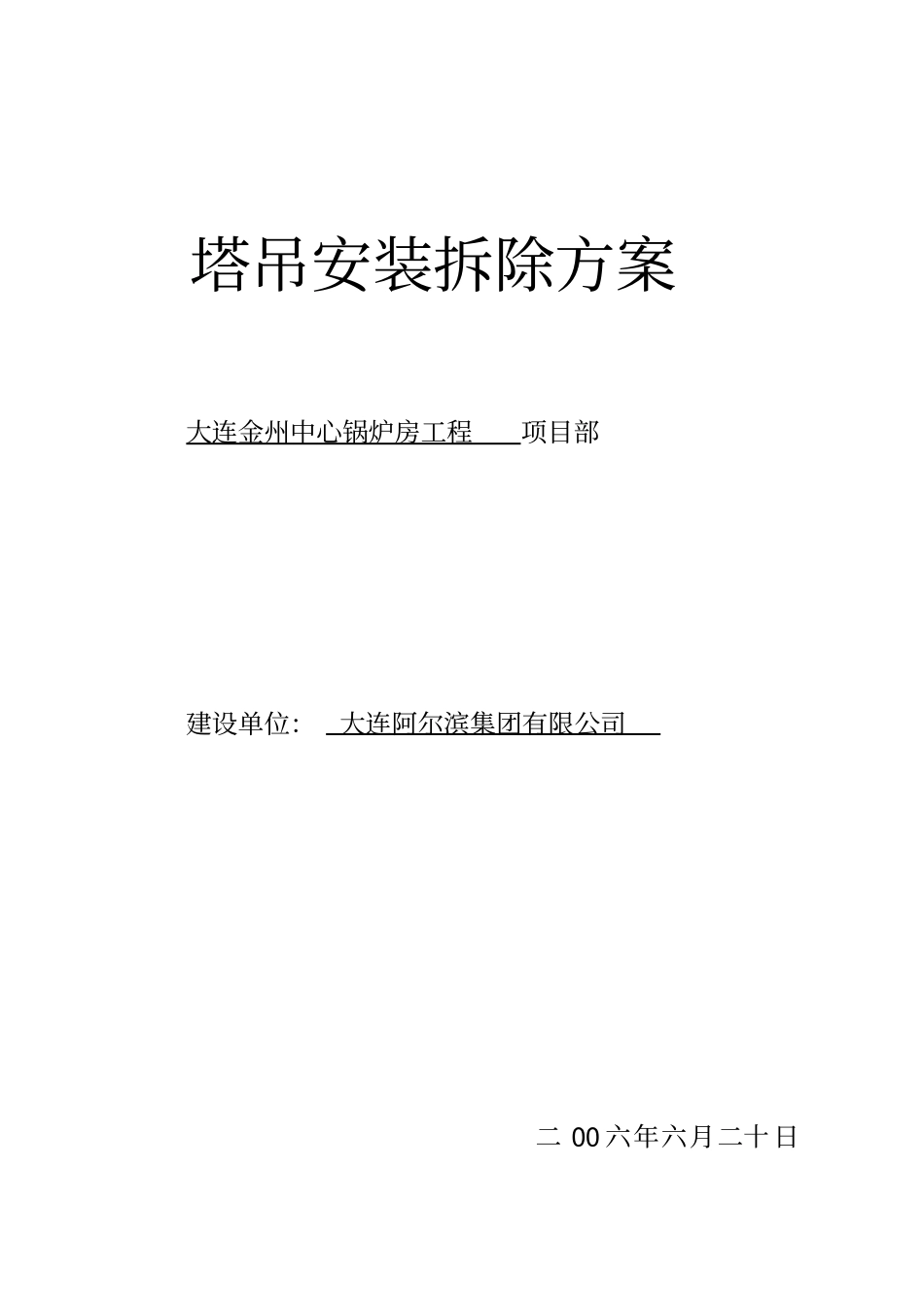

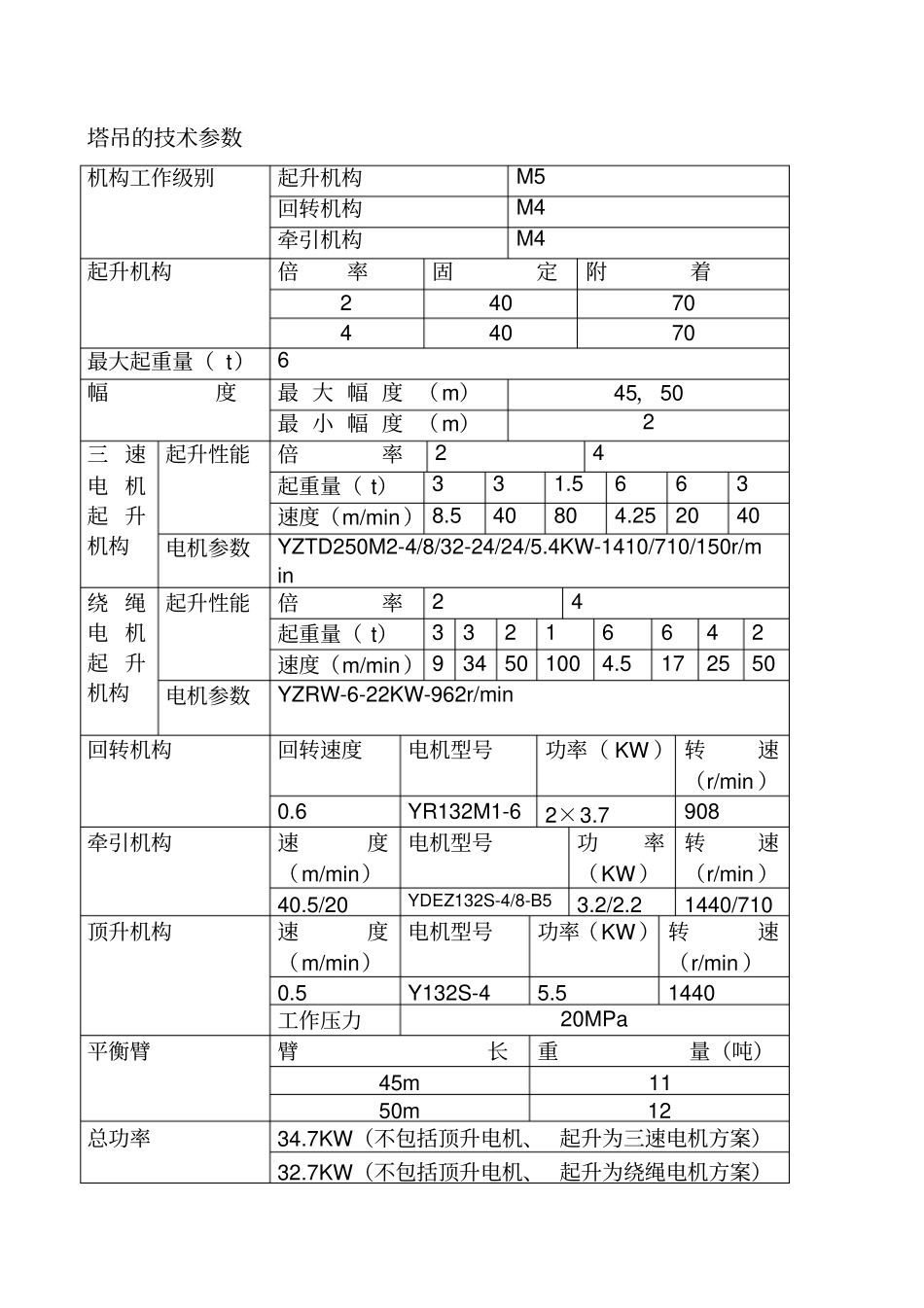

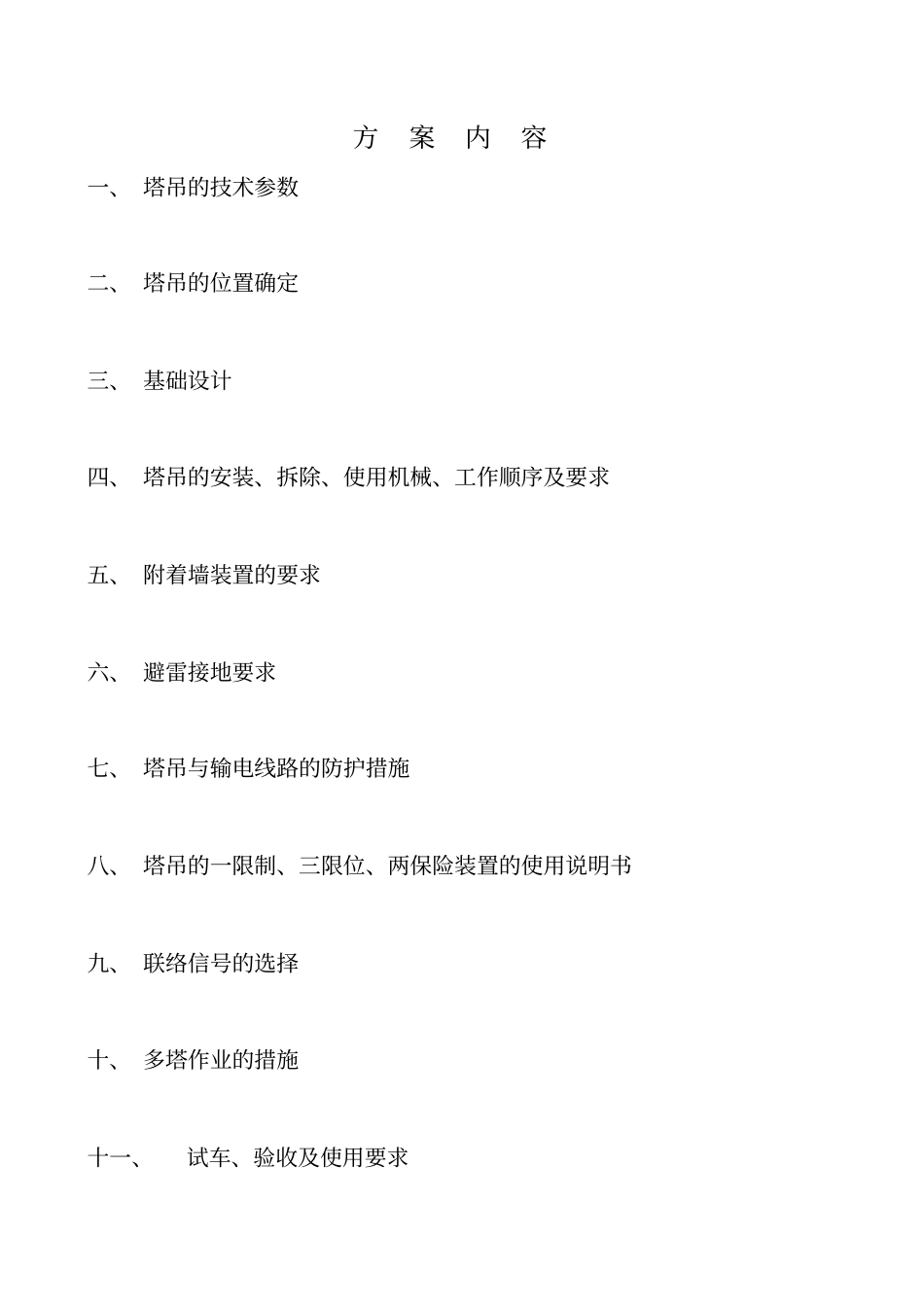

塔吊安装拆除方案大连金州中心锅炉房工程项目部建设单位：大连阿尔滨集团有限公司二 00 六年六月二十日方案内容一、 塔吊的技术参数二、 塔吊的位置确定三、 基础设计四、 塔吊的安装、拆除、使用机械、工作顺序及要求五、 附着墙装置的要求六、 避雷接地要求七、 塔吊与输电线路的防护措施八、 塔吊的一限制、三限位、两保险装置的使用说明书九、 联络信号的选择十、 多塔作业的措施十一、试车、验收及使用要求塔吊的技术参数机构工作级别起升机构M5 回转机构M4 牵引机构M4 起升机构倍率固定附着2 40 70 4 40 70 最大起重量（ t）6 幅度最 大 幅 度 （m）45，50 最 小 幅 度 （m）2 三 速电 机起 升机构起升性能倍率2 4 起重量（ t）3 3 1.5 6 6 3 速度（m/min） 8.5 40 80 4.25 20 40 电机参数YZTD250M2-4/8/32-24/24/5.4KW-1410/710/150r/min 绕 绳电 机起 升机构起升性能倍率2 4 起重量（ t）3 3 2 1 6 6 4 2 速度（m/min） 9 34 50 100 4.5 17 25 50 电机参数YZRW-6-22KW-962r/min 回转机构回转速度电机型号功率（ KW ） 转速（r/min ）0.6 YR132M1-6 2×3.7 908 牵引机构速度（m/min）电机型号功率（KW ）转速（r/min ）40.5/20 YDEZ132S-4/8-B5 3.2/2.2 1440/710 顶升机构速度（m/min）电机型号功率（KW ） 转速（r/min ）0.5 Y132S-4 5.5 1440 工作压力20MPa 平衡臂臂长重量（吨）45m 11 50m 12 总功率34.7KW（不包括顶升电机、 起升为三速电机方案）32.7KW（不包括顶升电机、 起升为绕绳电机方案）工作温度-20℃— 40℃二、塔吊的位置确定确定塔吊的位置必须考虑塔吊的作业面，塔吊的作业面覆盖整个施工区域不能有死角。 本工程在建筑物南部设置一台QTZ63 型塔吊， 塔吊的具体位置在建筑物的南侧 7 轴—— 8 轴间，塔吊基础中心至距建筑物外墙批距离为 3.5 M。三、基础设计1、该塔吊基础为钢筋砼基础，砼的标号为 C30，设计基础承载能力不低于 0.2Mpa。基础表面要求平整，与塔身底部连接的四主肢顶端平面的水平度为 1/1000。为确保塔吊基础稳固，安全可靠，本工程塔吊基础底标高设计同建筑物基础底标高。2、安装说明2.1 在浇注底层砼时， 预制四个钢筋砼座， 并使底座表面处于同一水平面上。2.2 固定支脚与标准节连接后放在砼底座上，用经纬仪检查调整标准节上表面水平和垂直度达到要求后，将四只固定支脚与...
