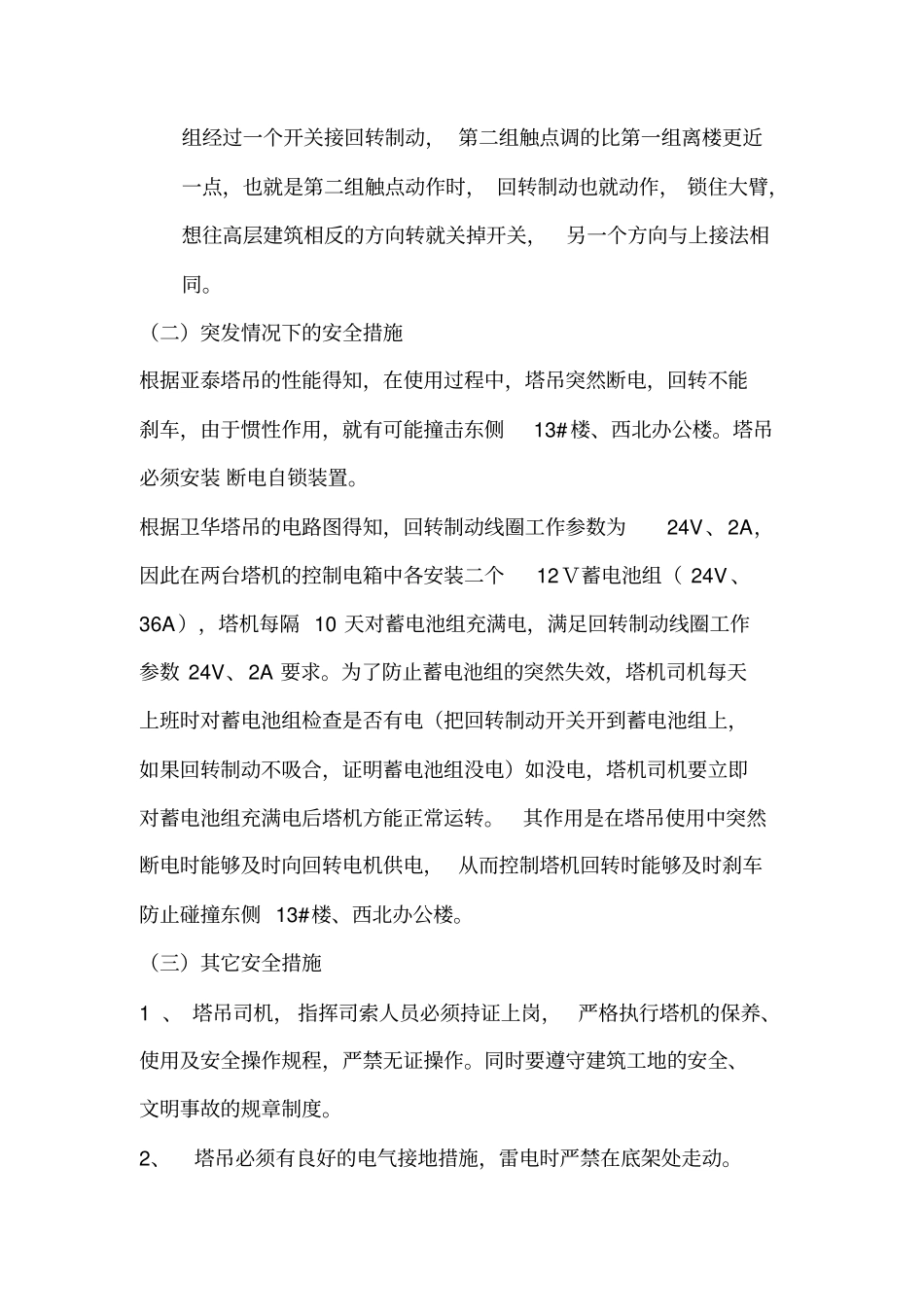

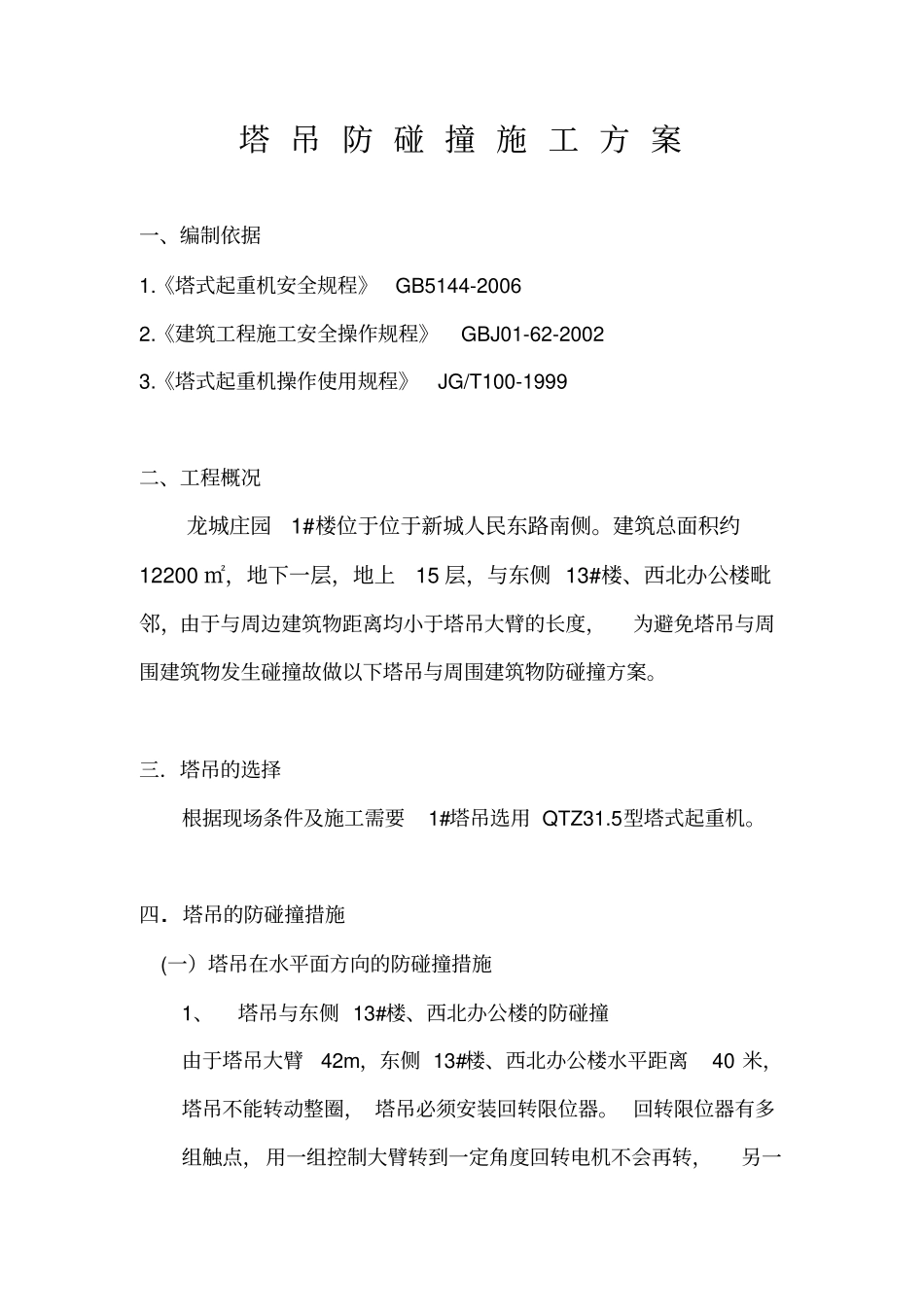

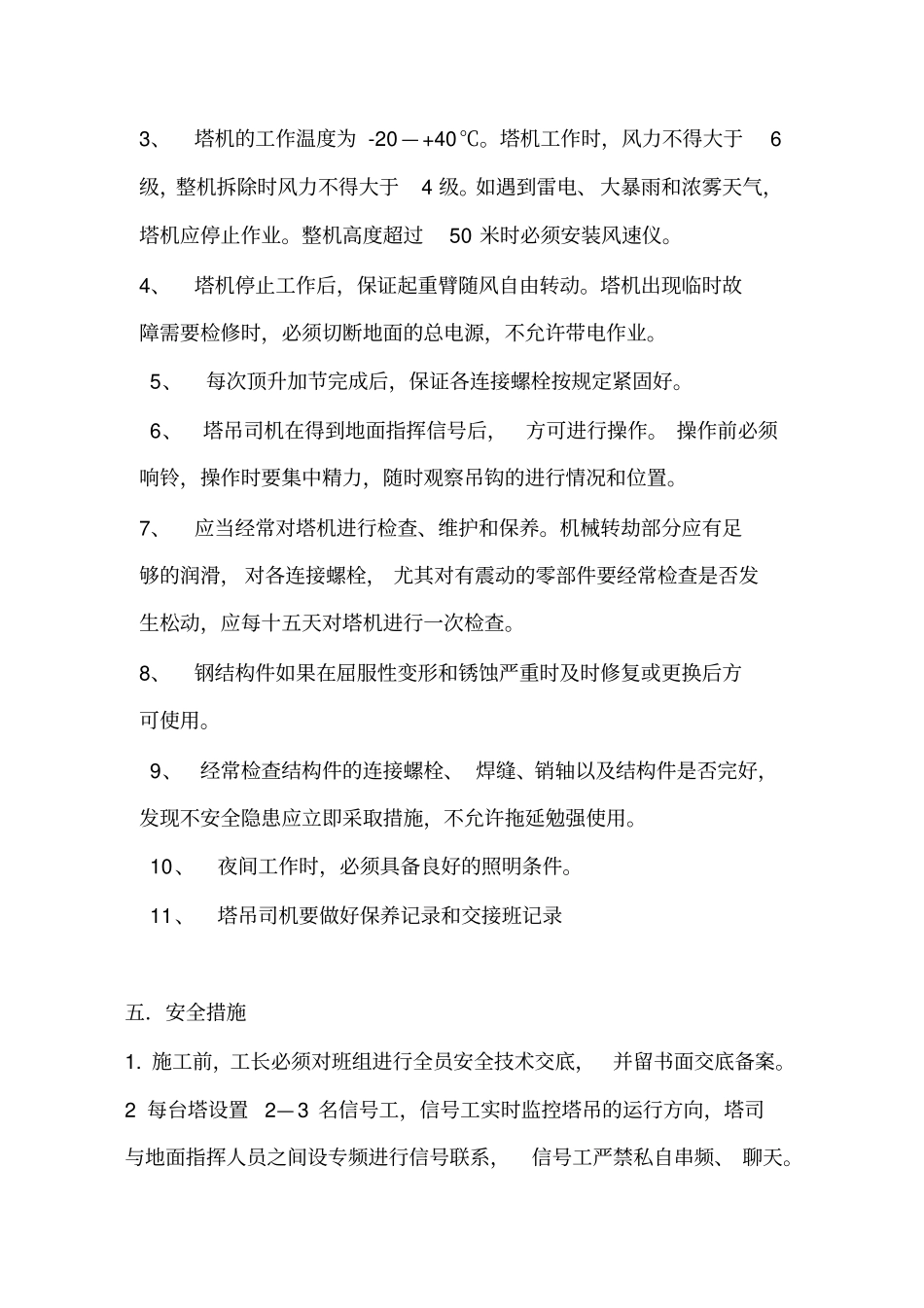

塔 吊 防 碰 撞 施 工 方 案一、编制依据1.《塔式起重机安全规程》GB5144-2006 2.《建筑工程施工安全操作规程》GBJ01-62-2002 3.《塔式起重机操作使用规程》JG/T100-1999 二、工程概况龙城庄园1#楼位于位于新城人民东路南侧。建筑总面积约12200 ㎡，地下一层，地上15 层，与东侧 13#楼、西北办公楼毗邻，由于与周边建筑物距离均小于塔吊大臂的长度，为避免塔吊与周围建筑物发生碰撞故做以下塔吊与周围建筑物防碰撞方案。三．塔吊的选择根据现场条件及施工需要1#塔吊选用 QTZ31.5型塔式起重机。四. 塔吊的防碰撞措施(一）塔吊在水平面方向的防碰撞措施1、塔吊与东侧 13#楼、西北办公楼的防碰撞由于塔吊大臂42m，东侧 13#楼、西北办公楼水平距离40 米，塔吊不能转动整圈， 塔吊必须安装回转限位器。 回转限位器有多组触点，用一组控制大臂转到一定角度回转电机不会再转，另一组经过一个开关接回转制动， 第二组触点调的比第一组离楼更近一点，也就是第二组触点动作时， 回转制动也就动作， 锁住大臂，想往高层建筑相反的方向转就关掉开关，另一个方向与上接法相同。（二）突发情况下的安全措施根据亚泰塔吊的性能得知，在使用过程中，塔吊突然断电，回转不能刹车，由于惯性作用，就有可能撞击东侧13#楼、西北办公楼。塔吊必须安装 断电自锁装置。根据卫华塔吊的电路图得知，回转制动线圈工作参数为24V、2A，因此在两台塔机的控制电箱中各安装二个12Ｖ蓄电池组（ 24V 、36A），塔机每隔 10 天对蓄电池组充满电，满足回转制动线圈工作参数 24V、2A 要求。为了防止蓄电池组的突然失效，塔机司机每天上班时对蓄电池组检查是否有电（把回转制动开关开到蓄电池组上，如果回转制动不吸合，证明蓄电池组没电）如没电，塔机司机要立即对蓄电池组充满电后塔机方能正常运转。其作用是在塔吊使用中突然断电时能够及时向回转电机供电， 从而控制塔机回转时能够及时刹车防止碰撞东侧 13#楼、西北办公楼。（三）其它安全措施1 、 塔吊司机， 指挥司索人员必须持证上岗，严格执行塔机的保养、使用及安全操作规程，严禁无证操作。同时要遵守建筑工地的安全、文明事故的规章制度。2、塔吊必须有良好的电气接地措施，雷电时严禁在底架处走动。3、塔机的工作温度为 -20 — +40℃。塔机工作时，风力不得大于6级，整机拆除时风力不得大于4 级。如遇到雷电、大暴雨和浓雾天气，塔机应停止作业。整机高度超过50 米时必须安装风速仪...
