塔设备安装方案VIP免费

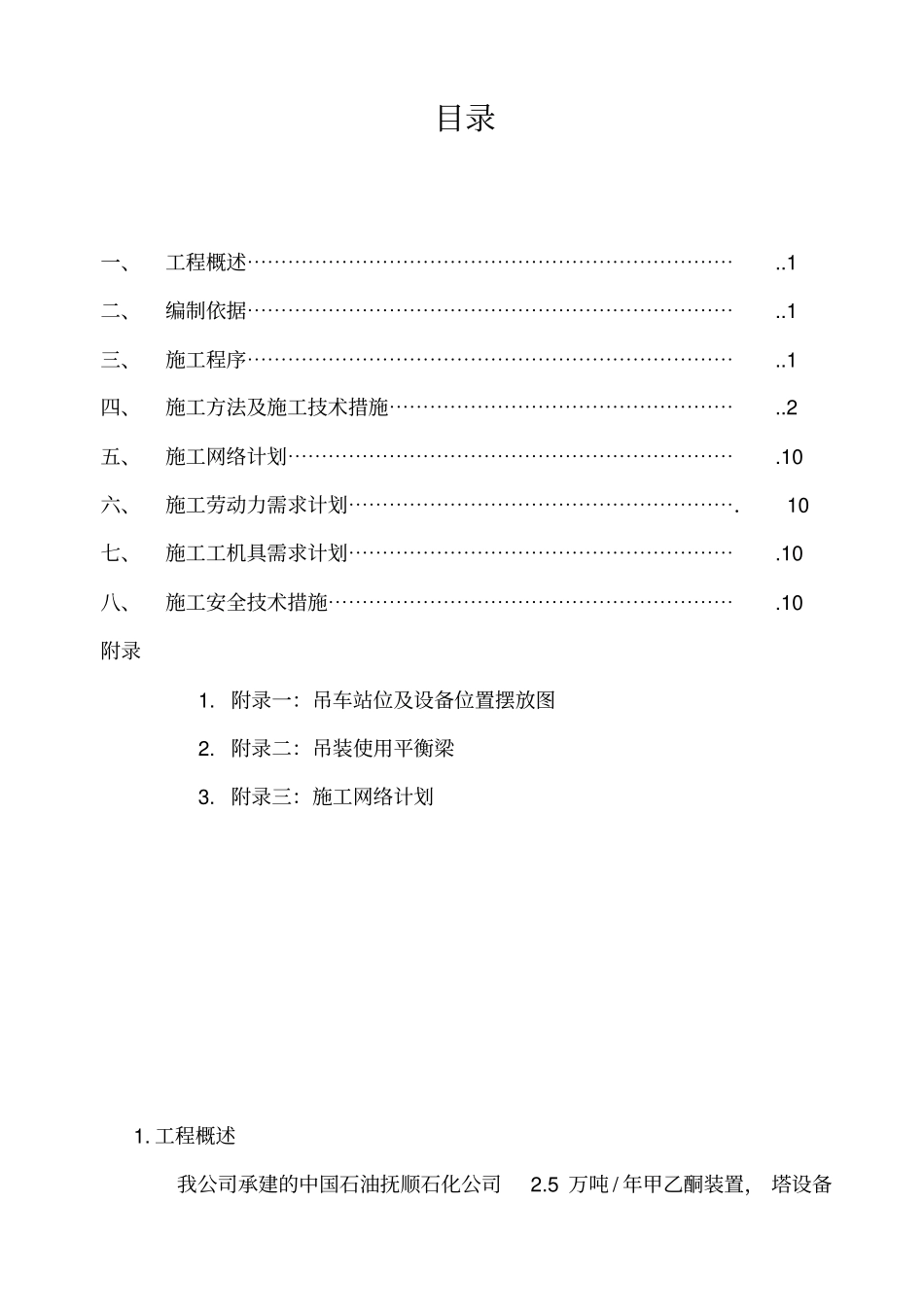

目录一、工程概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1三、施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1四、施工方法及施工技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..2五、施工网络计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10六、施工劳动力需求计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10七、施工工机具需求计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10八、施工安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.10附录1. 附录一：吊车站位及设备位置摆放图2. 附录二：吊装使用平衡梁3. 附录三：施工网络计划1. 工程概述我公司承建的中国石油抚顺石化公司2.5 万吨 / 年甲乙酮装置， 塔设备安装工程。由于是在老厂区中施工, 另外本工程中塔C-101、C-151、C-152 等塔设备为分段到货需现场组对, 且吊装就位需要大型吊车, 而施工区域比较狭窄。针对本工程的施工工期紧，任务重等特点，所以在施工过程中必须优化管理、精心组织。为了指导施工顺利进行，特编此方案。塔类施工工艺参数序号设备名称设备位号设备规格（ mm）设备重量（ t ）备注一仲丁醇精制装置塔内支承件重量( t)1SBE塔C-151? 2000/1800×4825048.7767.2412SBA塔C-152? 1800/1400×4012024.4143.9143醇萃取塔C-154? 1000/800×223308.2694共沸物塔C-155? 1200/800/ 500 ×159644.95TBAC-156? 1000/600×205435.296二SBA合成1脱 C4塔C-101? 1800/2000×3400028.024.0152．编制依据 2.1施工工程图纸 2.2 《化工工程建设起重施工规范》HGJ201-83 2.3 《化工塔类设备施工及验收规范》HGJ211-83 2.4 《中低压化工设备施工及验收规范》HGJ209-83 2.5 《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.6 有关吊车性能表 2.7 《石油化工施工安全技术规程》SH3505-1999 3. 施工程序施工准备→基础验收→设备检查→起吊机械准备和布置→设置吊装工具→吊装前检查→预起吊→正式起吊→设备就位→设备初找正→设备精找正→标高、垂直度、水平度复查→垫铁点焊→设备灌浆→交接 4. 施工方法及施工技术措施 4.1 基础验收： 4.1.1设备安装前 , 塔基础须经正式交接、验收。基础施工单位应交接质量合格证明书、测量记录及其它施工技术资料, 基础上应明显地画出标高基准线、纵横中心线 4.1.2塔设备安装前，可按以下...
