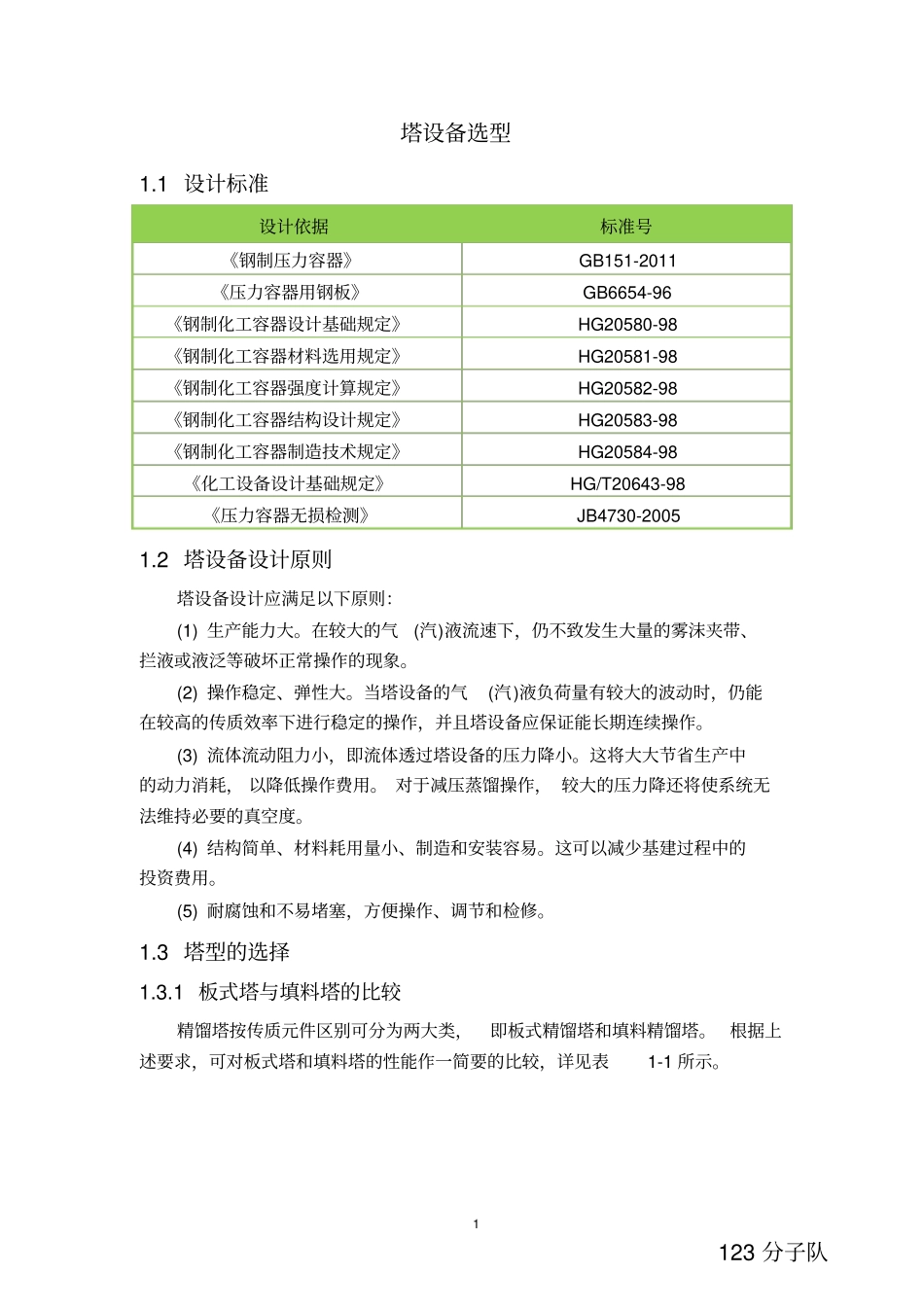

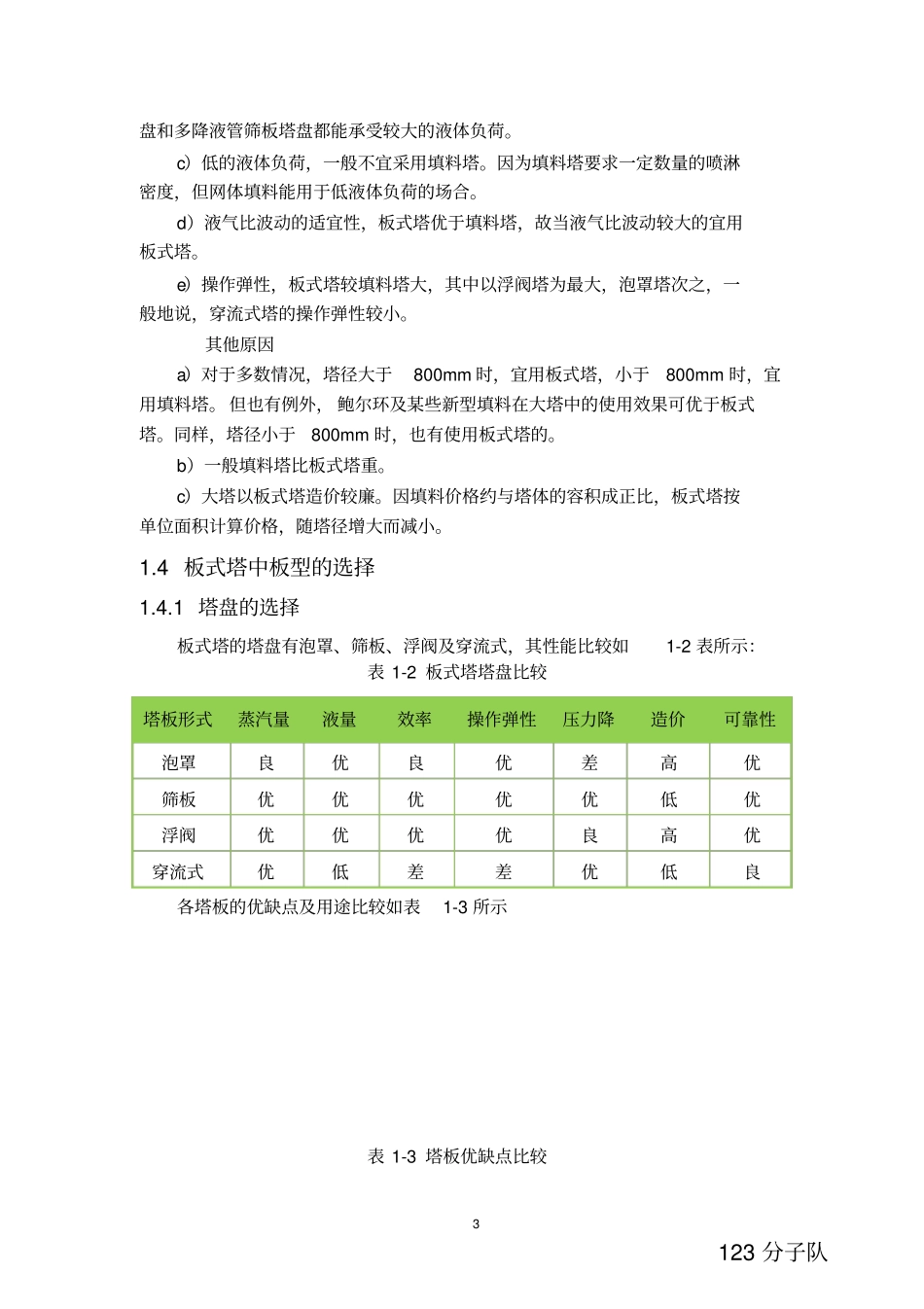

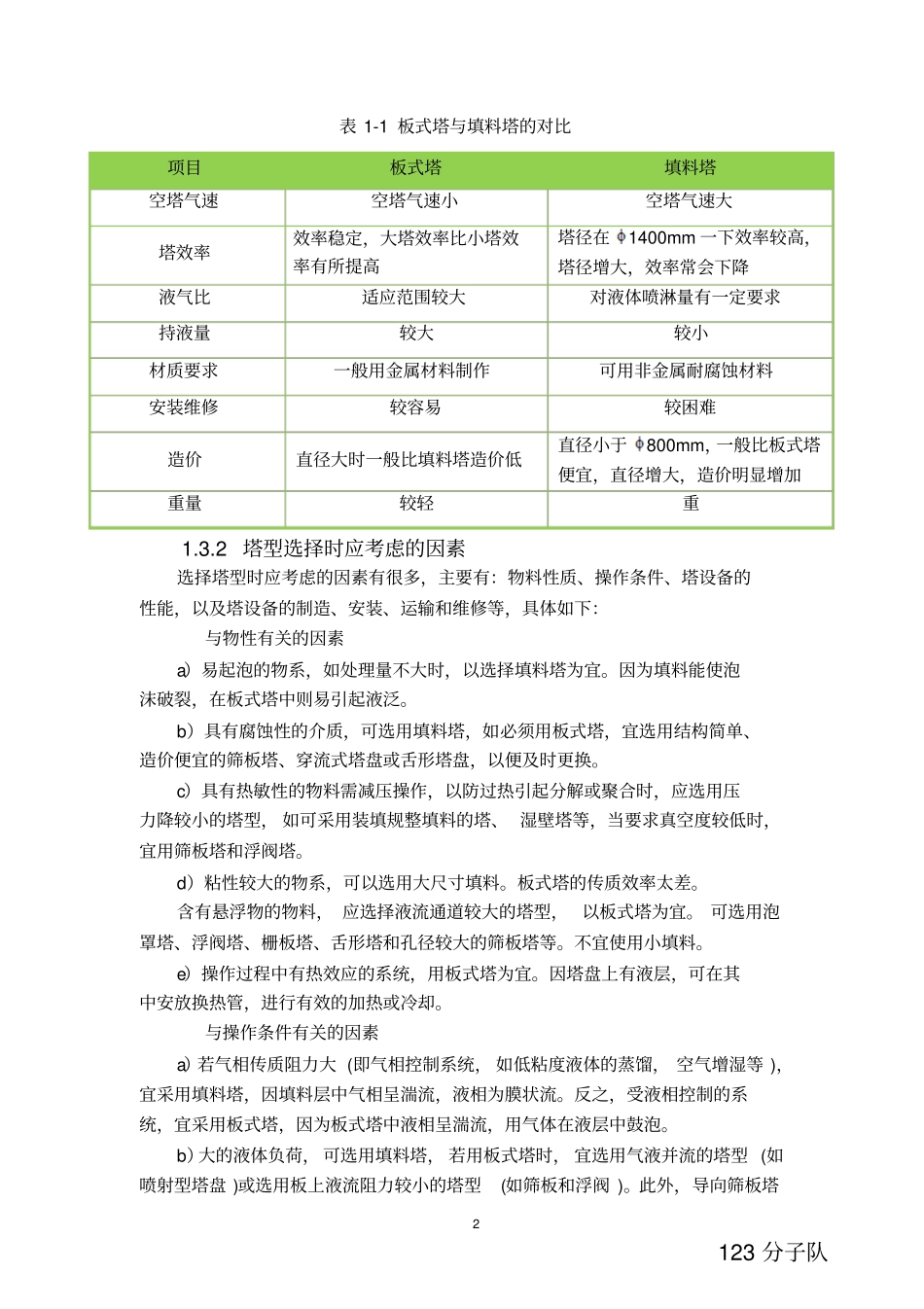

1 123 分子队塔设备选型1.1 设计标准设计依据标准号《钢制压力容器》GB151-2011 《压力容器用钢板》GB6654-96 《钢制化工容器设计基础规定》HG20580-98 《钢制化工容器材料选用规定》HG20581-98 《钢制化工容器强度计算规定》HG20582-98 《钢制化工容器结构设计规定》HG20583-98 《钢制化工容器制造技术规定》HG20584-98 《化工设备设计基础规定》HG/T20643-98 《压力容器无损检测》JB4730-2005 1.2 塔设备设计原则塔设备设计应满足以下原则：(1) 生产能力大。在较大的气(汽)液流速下，仍不致发生大量的雾沫夹带、拦液或液泛等破坏正常操作的现象。(2) 操作稳定、弹性大。当塔设备的气(汽)液负荷量有较大的波动时，仍能在较高的传质效率下进行稳定的操作，并且塔设备应保证能长期连续操作。(3) 流体流动阻力小，即流体透过塔设备的压力降小。这将大大节省生产中的动力消耗， 以降低操作费用。 对于减压蒸馏操作， 较大的压力降还将使系统无法维持必要的真空度。(4) 结构简单、材料耗用量小、制造和安装容易。这可以减少基建过程中的投资费用。(5) 耐腐蚀和不易堵塞，方便操作、调节和检修。1.3 塔型的选择1.3.1 板式塔与填料塔的比较精馏塔按传质元件区别可分为两大类，即板式精馏塔和填料精馏塔。 根据上述要求，可对板式塔和填料塔的性能作一简要的比较，详见表1-1 所示。2 123 分子队表 1-1 板式塔与填料塔的对比项目板式塔填料塔空塔气速空塔气速小空塔气速大塔效率效率稳定，大塔效率比小塔效率有所提高塔径在1400mm 一下效率较高，塔径增大，效率常会下降液气比适应范围较大对液体喷淋量有一定要求持液量较大较小材质要求一般用金属材料制作可用非金属耐腐蚀材料安装维修较容易较困难造价直径大时一般比填料塔造价低直径小于800mm，一般比板式塔便宜，直径增大，造价明显增加重量较轻重1.3.2 塔型选择时应考虑的因素选择塔型时应考虑的因素有很多，主要有：物料性质、操作条件、塔设备的性能，以及塔设备的制造、安装、运输和维修等，具体如下：与物性有关的因素a）易起泡的物系，如处理量不大时，以选择填料塔为宜。因为填料能使泡沫破裂，在板式塔中则易引起液泛。b）具有腐蚀性的介质，可选用填料塔，如必须用板式塔，宜选用结构简单、造价便宜的筛板塔、穿流式塔盘或舌形塔盘，以便及时更换。c）具有热敏性的物料需减压操作，以防过热引起分解或聚合时，应选用压力降较小的塔型， 如可采用装填规整填料...
