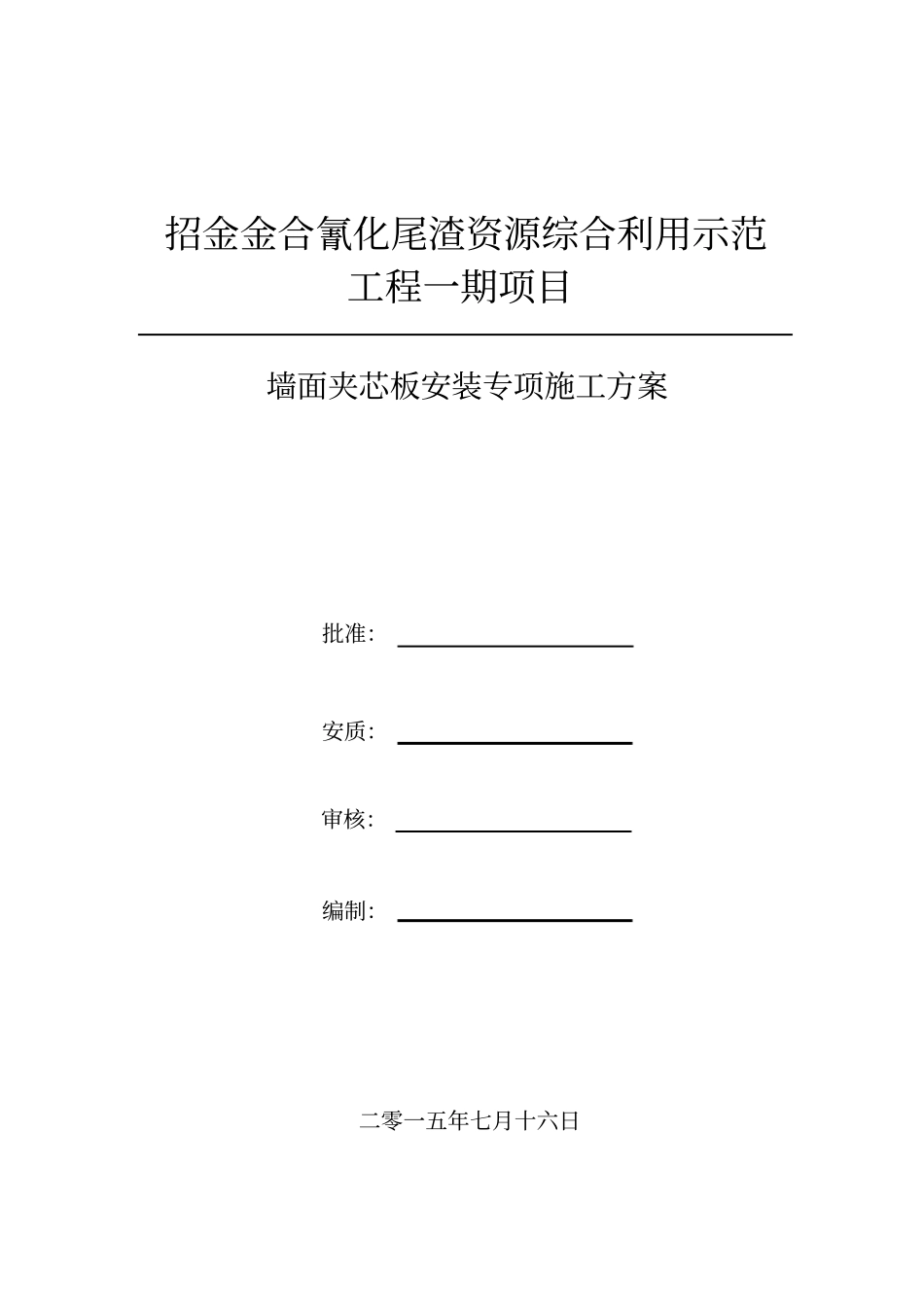

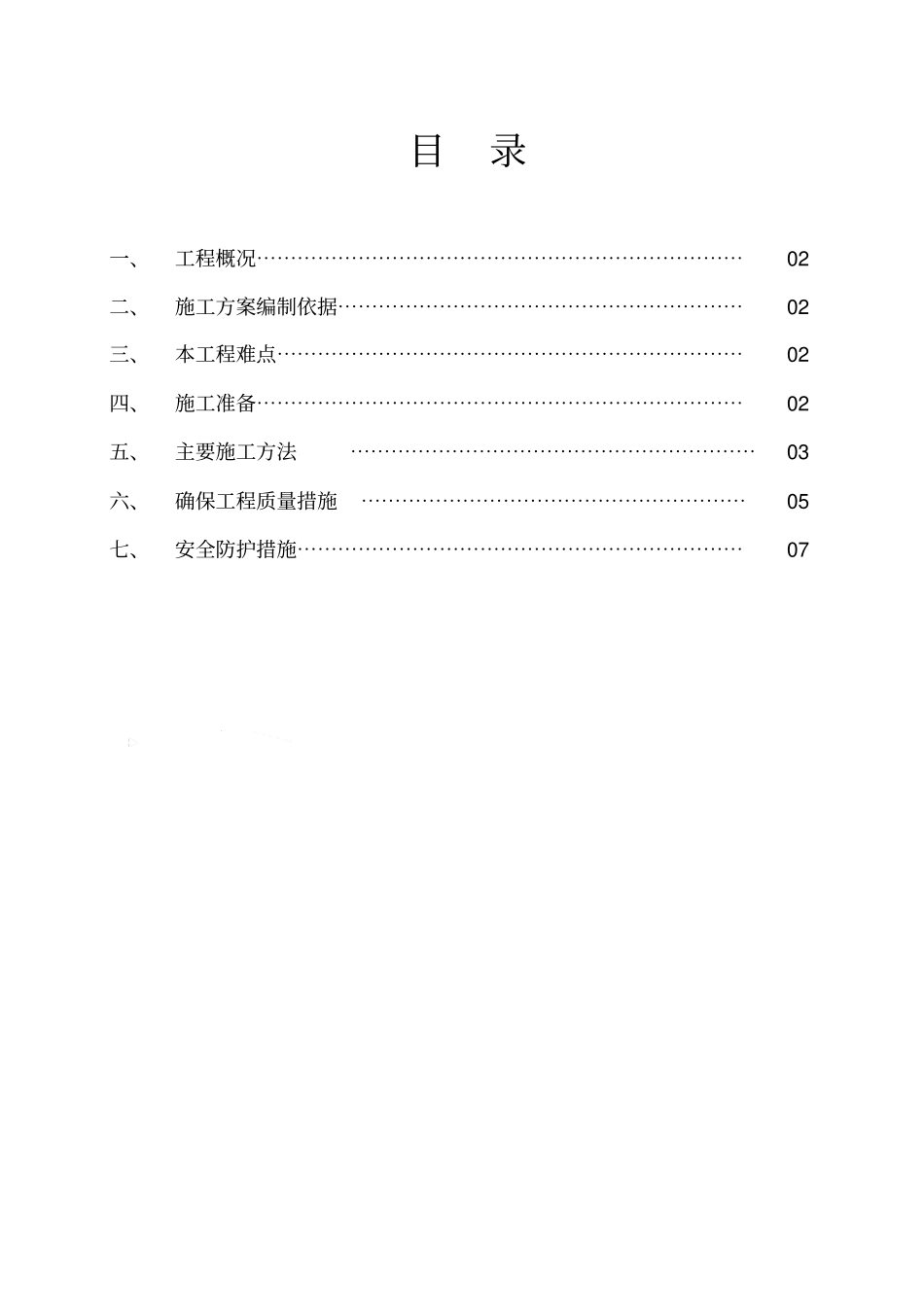

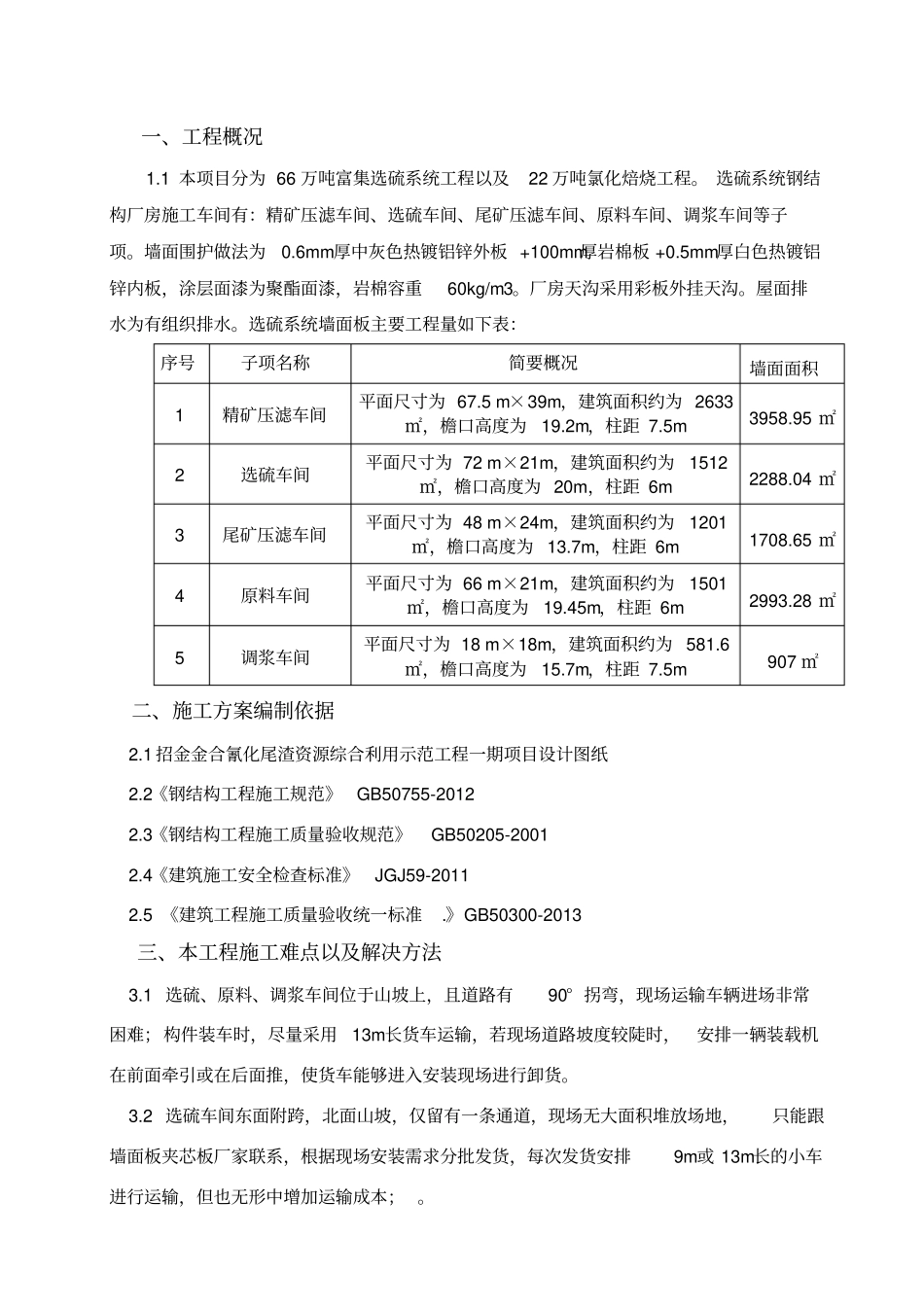

招金金合氰化尾渣资源综合利用示范工程一期项目墙面夹芯板安装专项施工方案批准：安质：审核：编制：二零一五年七月十六日目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 二、施工方案编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 三、本工程难点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 五、主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03 六、确保工程质量措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05 七、安全防护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07 一、工程概况1.1 本项目分为 66 万吨富集选硫系统工程以及22 万吨氯化焙烧工程。 选硫系统钢结构厂房施工车间有：精矿压滤车间、选硫车间、尾矿压滤车间、原料车间、调浆车间等子项。墙面围护做法为0.6mm厚中灰色热镀铝锌外板 +100mm厚岩棉板 +0.5mm厚白色热镀铝锌内板，涂层面漆为聚酯面漆，岩棉容重60kg/m3。厂房天沟采用彩板外挂天沟。屋面排水为有组织排水。选硫系统墙面板主要工程量如下表：序号子项名称简要概况墙面面积1精矿压滤车间平面尺寸为 67.5 m×39m，建筑面积约为 2633㎡，檐口高度为19.2m，柱距 7.5m3958.95 ㎡2选硫车间平面尺寸为 72 m×21m，建筑面积约为1512㎡，檐口高度为 20m，柱距 6m2288.04 ㎡3尾矿压滤车间平面尺寸为 48 m×24m，建筑面积约为1201㎡，檐口高度为 13.7m，柱距 6m1708.65 ㎡4原料车间平面尺寸为 66 m×21m，建筑面积约为1501㎡，檐口高度为19.45m，柱距 6m2993.28 ㎡5调浆车间平面尺寸为 18 m×18m，建筑面积约为 581.6㎡，檐口高度为15.7m，柱距 7.5m907 ㎡二、施工方案编制依据2.1 招金金合氰化尾渣资源综合利用示范工程一期项目设计图纸2.2《钢结构工程施工规范》GB50755-2012 2.3《钢结构工程施工质量验收规范》GB50205-20012.4《建筑施工安全检查标准》JGJ59-2011 2.5 《建筑工程施工质量验收统一标准.》GB50300-2013 三、本工程施工难点以及解决方法3.1 选硫、原料、调浆车间位于山坡上，且道路有90° 拐弯，现场运输车辆进场非常困难；构件装车时，尽量采用13m长货车运输，若现场道路坡度较陡时，安排一辆装载机在前面牵引或在后面推，使货车能够进入安装现场进行卸货。3.2 选硫车间东面附跨，北面山坡，仅留有一条通道，现场无大面积堆放场地，只能跟墙面...
