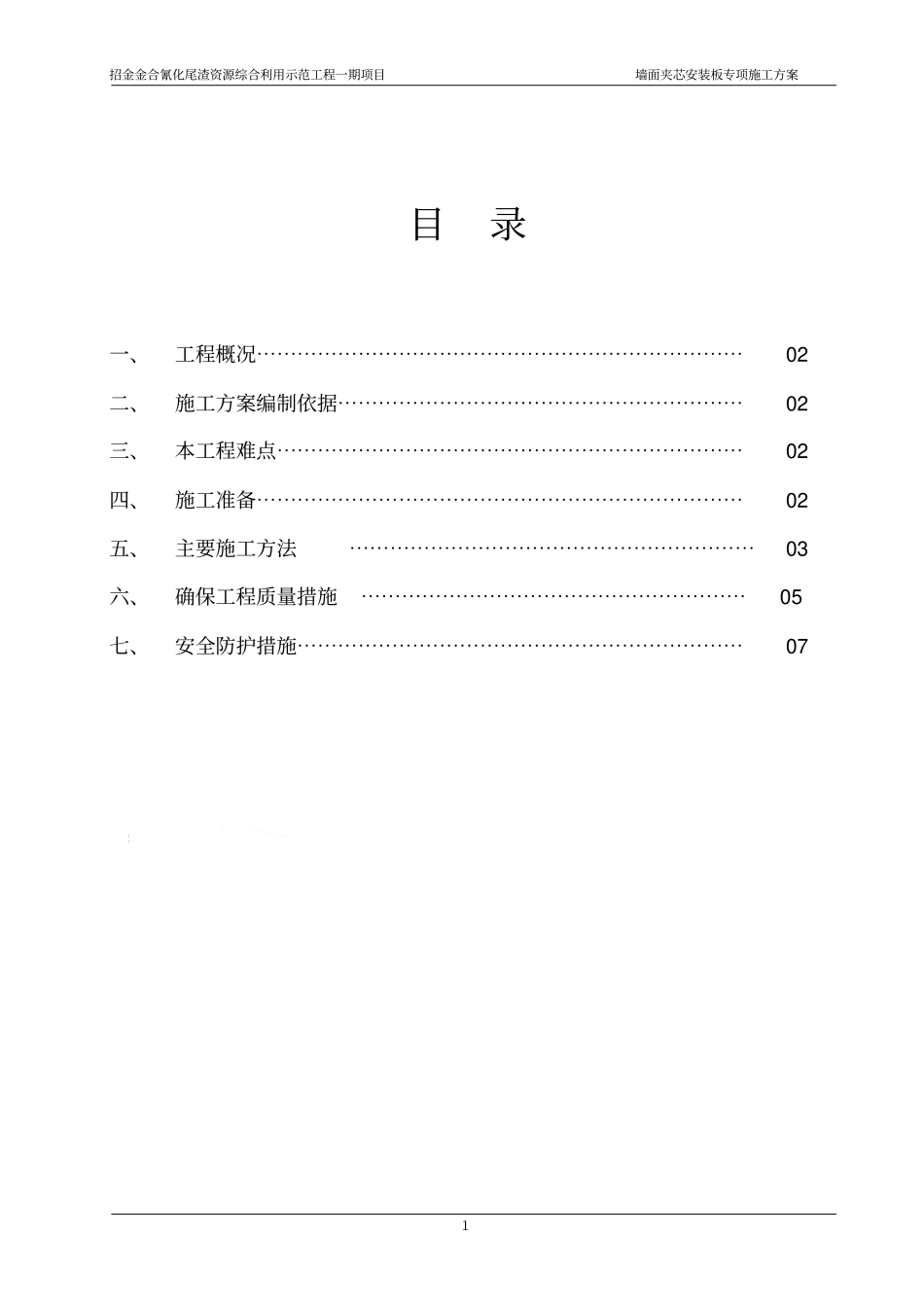

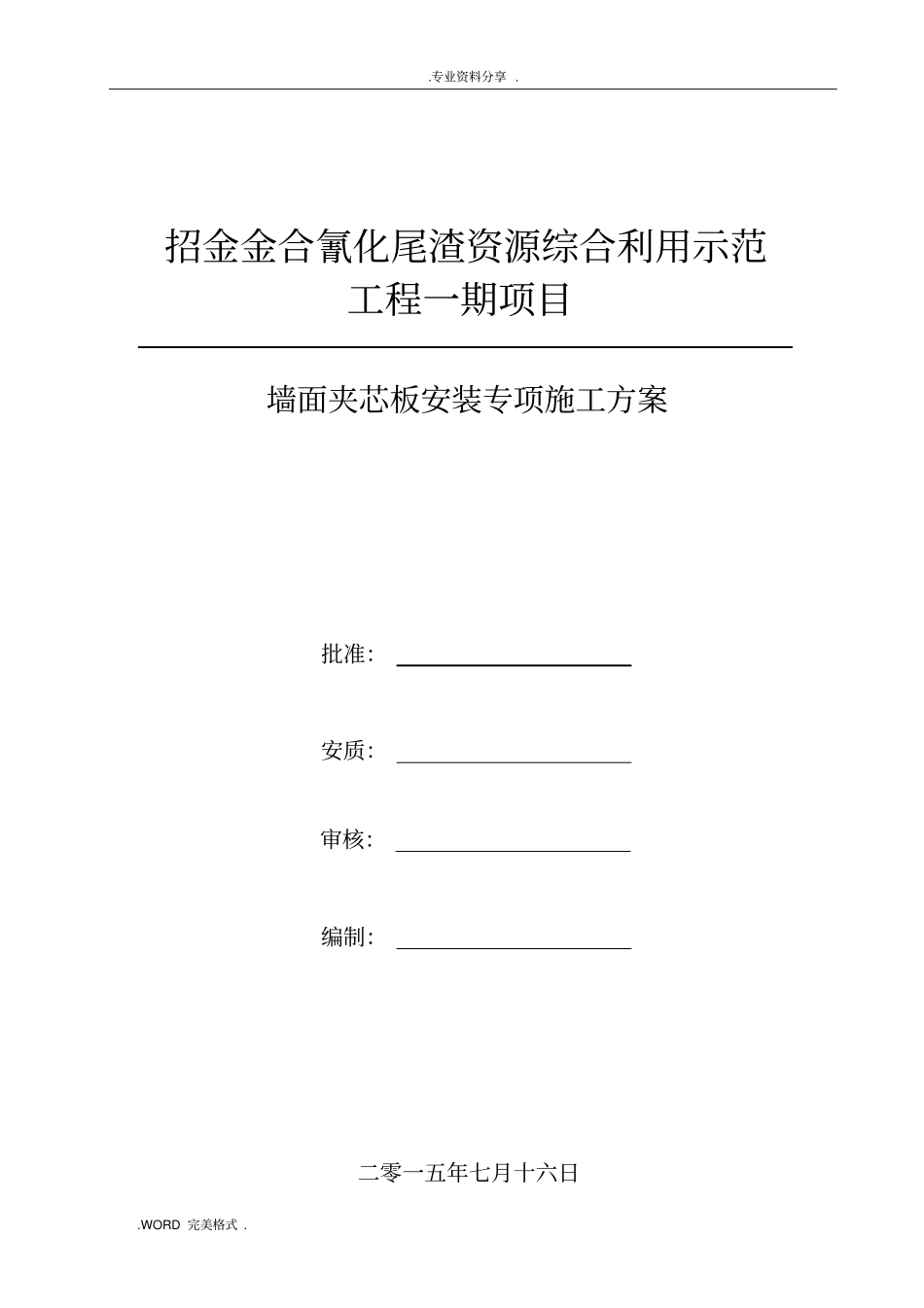

招金金合氰化尾渣资源综合利用示范工程一期项目墙面夹芯板安装专项施工方案批准：安质：审核：编制：二零一五年七月十六日招金金合氰化尾渣资源综合利用示范工程一期项目墙面夹芯安装板专项施工方案１目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 二、施工方案编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 三、本工程难点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02 五、主要施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03 六、确保工程质量措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 05 七、安全防护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07 招金金合氰化尾渣资源综合利用示范工程一期项目墙面夹芯安装板专项施工方案２一、工程概况1

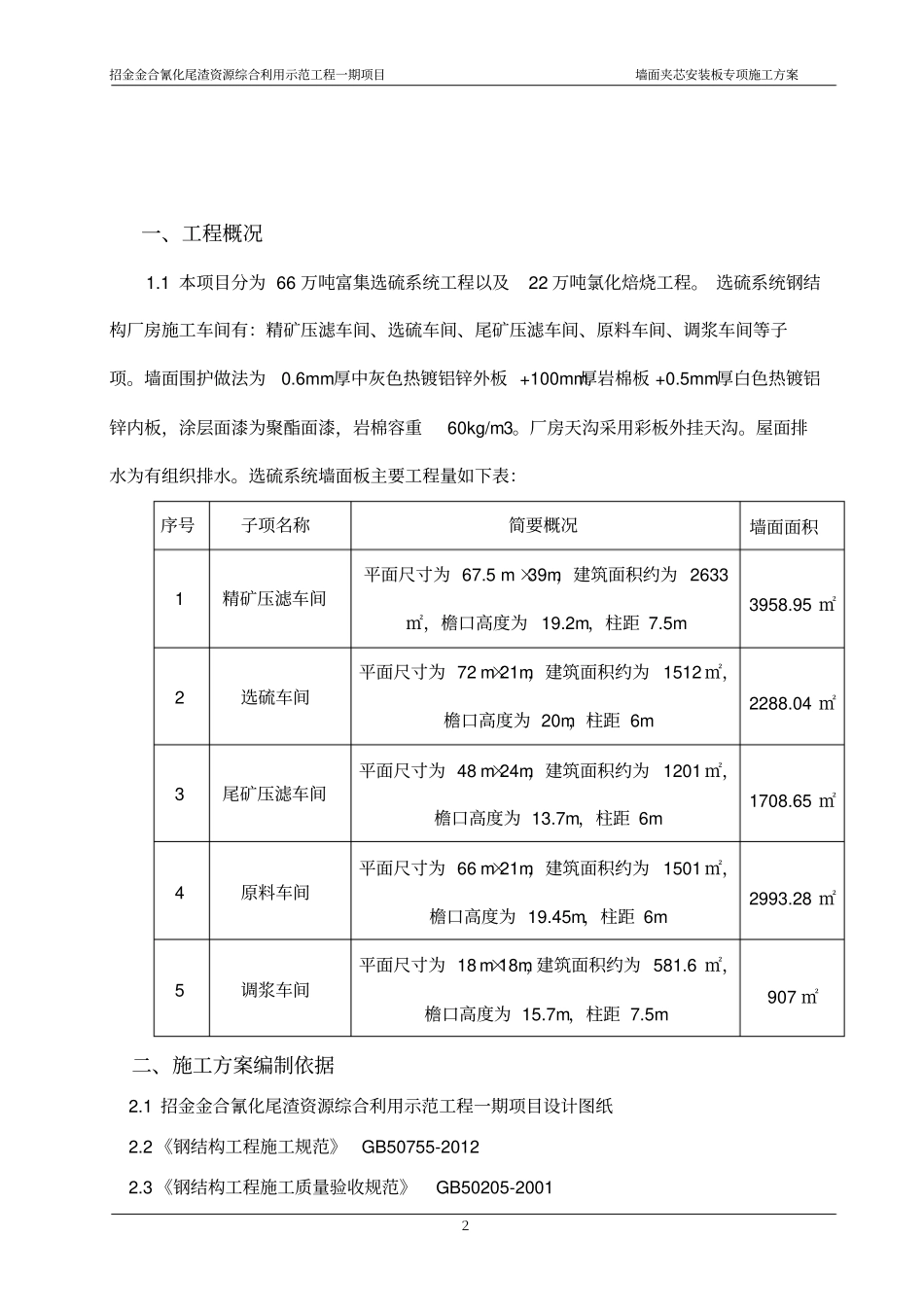

1 本项目分为 66 万吨富集选硫系统工程以及22 万吨氯化焙烧工程
选硫系统钢结构厂房施工车间有：精矿压滤车间、选硫车间、尾矿压滤车间、原料车间、调浆车间等子项
墙面围护做法为0
6mm厚中灰色热镀铝锌外板 +100mm厚岩棉板 +0
5mm厚白色热镀铝锌内板，涂层面漆为聚酯面漆，岩棉容重60kg/m3
厂房天沟采用彩板外挂天沟
屋面排水为有组织排水
选硫系统墙面板主要工程量如下表：序号子项名称简要概况墙面面积1 精矿压滤车间平面尺寸为 67
5 m ×39m，建筑面积约为 2633㎡，檐口高度为 19
2m，柱距 7
5m 3958
95 ㎡2 选硫车间平面尺寸为 72 m×21m，建筑面积约为 1512 ㎡，檐口高度为 20m，柱距 6m 2288
04 ㎡3 尾矿压滤车间平面尺寸为 48 m×24m，建筑面积约为 1201 ㎡，檐口高度为 13
7m，柱距 6m 1708
65 ㎡4 原料车间平面
