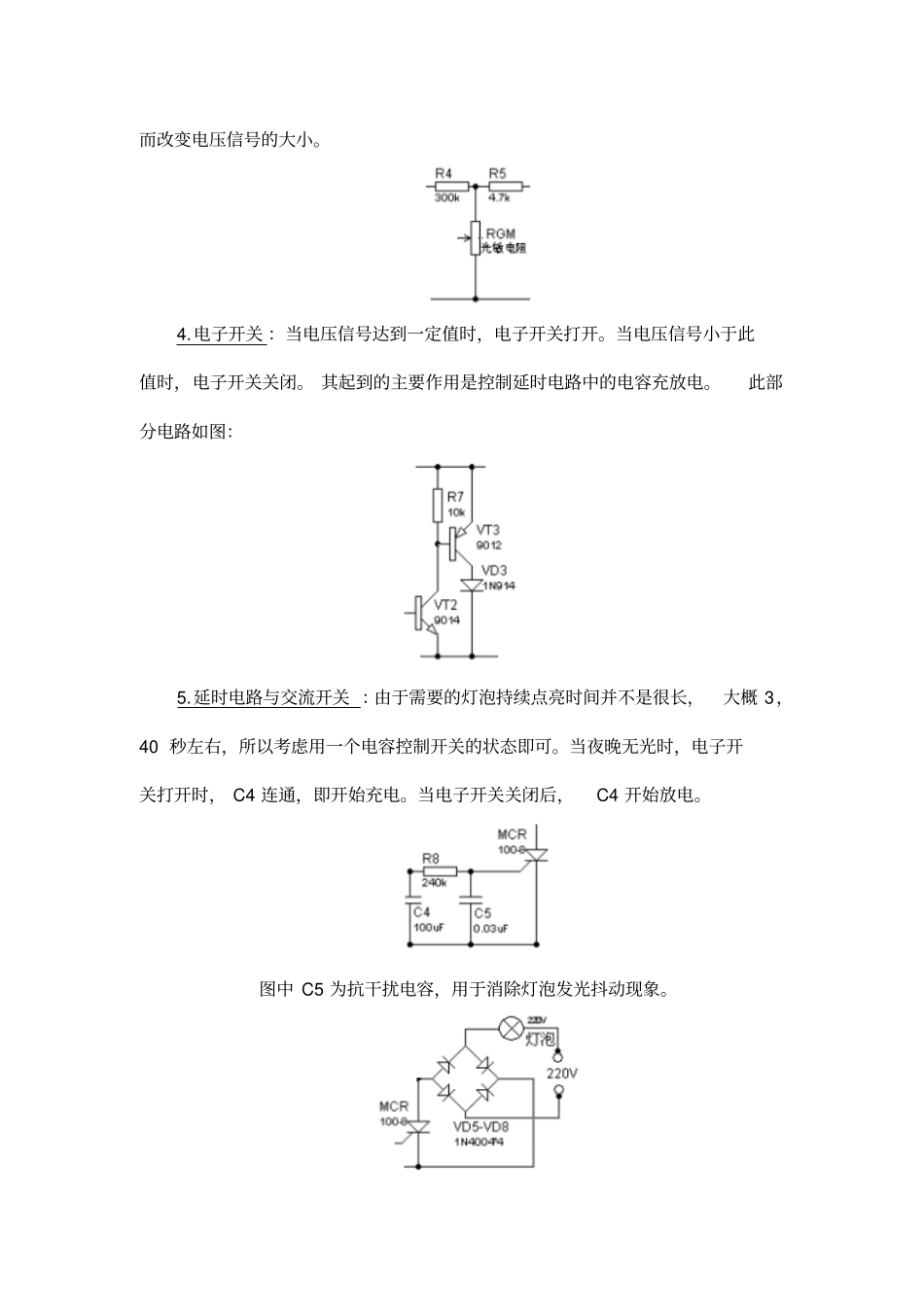

课程设计学院：专业：姓名：指导教师：2010 年 1 月 1 日电路原理框图如下：图 1 是该声控照明节电开关电路原理方框，由话筒、声音放大、倍压整流、光控、电子开关、延时和交流开关七部分电路组成。在设计过程中我们可以分析设计部分电路1.声音放大电路 ：当 MIC 获取到声音信号后，其会转换成电信号，考虑到后面步骤需此信号控制电子开关，所以必须加放大器放大该信号。 为了获得较高的灵敏度， VT1 的β值选用大于 100 。话筒 MIC 也选用灵敏度高的。 R3 不宜过小，否则电路容易产生间歇振荡。部分电路如下所示：2.整流电路 ：C2、VD1 和 VD2 、C3 构成倍压整流电路。把声音信号变成直流控制电压。此部分电路如图：3.光敏电路 ：核心元件为光敏电阻， 其通过对光线变化程度自动改变阻值从而改变电压信号的大小。4.电子开关 ：当电压信号达到一定值时，电子开关打开。当电压信号小于此值时，电子开关关闭。 其起到的主要作用是控制延时电路中的电容充放电。此部分电路如图：5.延时电路与交流开关 ：由于需要的灯泡持续点亮时间并不是很长，大概 3，40 秒左右，所以考虑用一个电容控制开关的状态即可。当夜晚无光时，电子开关打开时， C4 连通，即开始充电。当电子开关关闭后，C4 开始放电。图中 C5 为抗干扰电容，用于消除灯泡发光抖动现象。R8、C5 和单向可控制MCR 、VD5~VD8 组成延时与交流开关。 C4 通过R8 把直流触发电压加到MCR 控制端， MCR 导通，灯泡点亮。可控硅作为开关元件的优点，属无触点开关元件，因此使用寿命长。灯泡发光时间长短由C4、R8 的参数决定。6.电源电路 ：电路如下图， 220V 交流电通过灯丝， 经过 VD5-VD8整流后，和 R9,R10 ，VD4 降压。C6 为滤波电容， VW 为稳压值 12~15V的稳压二极管，保证 C6 上电压不超过 15V 直流电压。此部分 电路作用为提供稳定的工作电压。如图：三、电路图与工作原理根据设计思路与大概电路的总结，得出总电路图，如下：声光控照明节电开关电路原理图工作原理：当此电路周围有声音信号时，MIC 将声音信号接收后经VT1 放大，再经整流电路转变为电压信号。当有光照照在光敏电阻RGM 上时，其阻值变小，对直流控制电压衰减很大，导致VT2、VT3 和 R7、VD3 组成的电子开关截止。而C4 中无电荷，使单向可控硅MCR 处于截止状态，灯泡不亮。→[结论 1] 有声音有光时，灯泡不亮。同理：当有声音信号传入而又无光照射在光敏...
