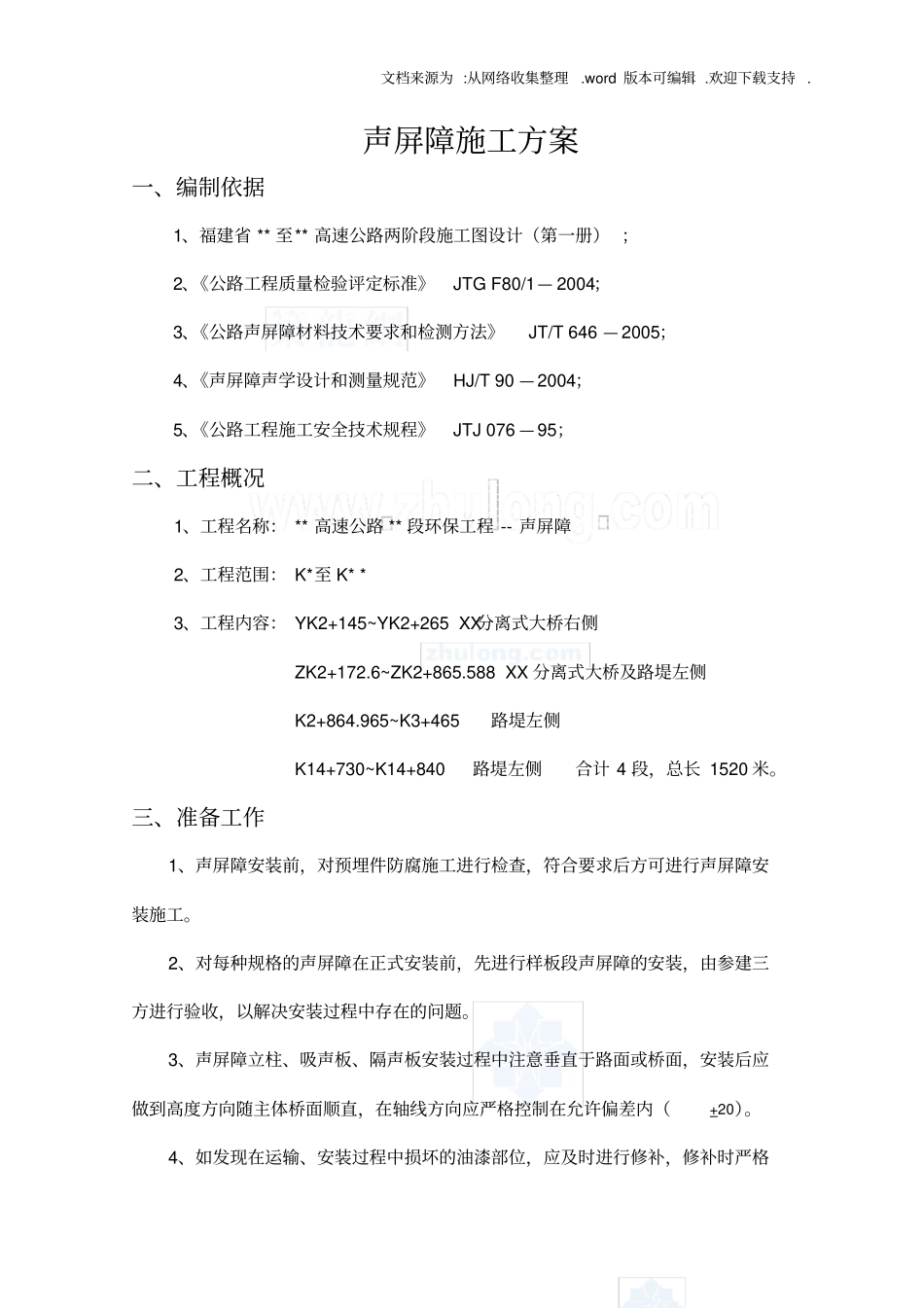

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 声屏障施工方案一、编制依据1、福建省 ** 至** 高速公路两阶段施工图设计（第一册） ；2、《公路工程质量检验评定标准》JTG F80/1— 2004；3、《公路声屏障材料技术要求和检测方法》JT/T 646 — 2005；4、《声屏障声学设计和测量规范》HJ/T 90 — 2004；5、《公路工程施工安全技术规程》JTJ 076 — 95；二、工程概况1、工程名称： ** 高速公路 ** 段环保工程 -- 声屏障2、工程范围： K*至 K* * 3、工程内容： YK2+145~YK2+265 XX分离式大桥右侧ZK2+172.6~ZK2+865.588 XX 分离式大桥及路堤左侧K2+864.965~K3+465 路堤左侧K14+730~K14+840 路堤左侧合计 4 段，总长 1520 米。三、准备工作1、声屏障安装前，对预埋件防腐施工进行检查，符合要求后方可进行声屏障安装施工。2、对每种规格的声屏障在正式安装前，先进行样板段声屏障的安装，由参建三方进行验收，以解决安装过程中存在的问题。3、声屏障立柱、吸声板、隔声板安装过程中注意垂直于路面或桥面，安装后应做到高度方向随主体桥面顺直，在轴线方向应严格控制在允许偏差内（+20）。4、如发现在运输、安装过程中损坏的油漆部位，应及时进行修补，修补时严格文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 按照设计要求的防腐工艺进行处理，不得只涂刷表面层油漆。四、施工方案1、路堤路段声屏障下部结构形式采用二级基础（667*200mm钢筋混凝土地梁和1800*600 mm钢筋混凝土基础）。声屏障设置于离公路路沿1.0m 处，承台间距 2.5m，高出硬路肩 3.0m。泄水孔每二单元一个，间距7m，采用φ 100 镀锌钢管。道路内侧设置1m彩钢百页窗吸声板+4*0.5m 彩钢夹芯隔声板2、路堑平地路段屏障金属屏体下部结构形式采用1200*600mm基础，声屏障设置于离公路路沿 1.0m 处，承台间距 2.5m，高出硬路肩 4.2m。道路内侧设置1m彩钢百页窗吸声板+2*0.5m 彩钢夹芯隔声板+0.9m 彩钢夹芯隔声板3、桥梁路段声屏障采用螺栓固定在桥砼外侧，高出桥砼3.0m，中部采用铝合金边框内置透明阳光中空板。 螺栓 1 固定于桥砼外侧下125mm处，螺栓 2 固定于螺栓 1下 835mm处道路内侧设置1m彩钢百页窗吸声板+0.91 m 透明阳光中空板五、施工准备1、施工负责人： ** 2、声屏障安装工人8 人。3、测量人员 2 人3、运输车辆 1 辆。合计： 10 人六、施工进度计划声屏障安装： ** 年...
