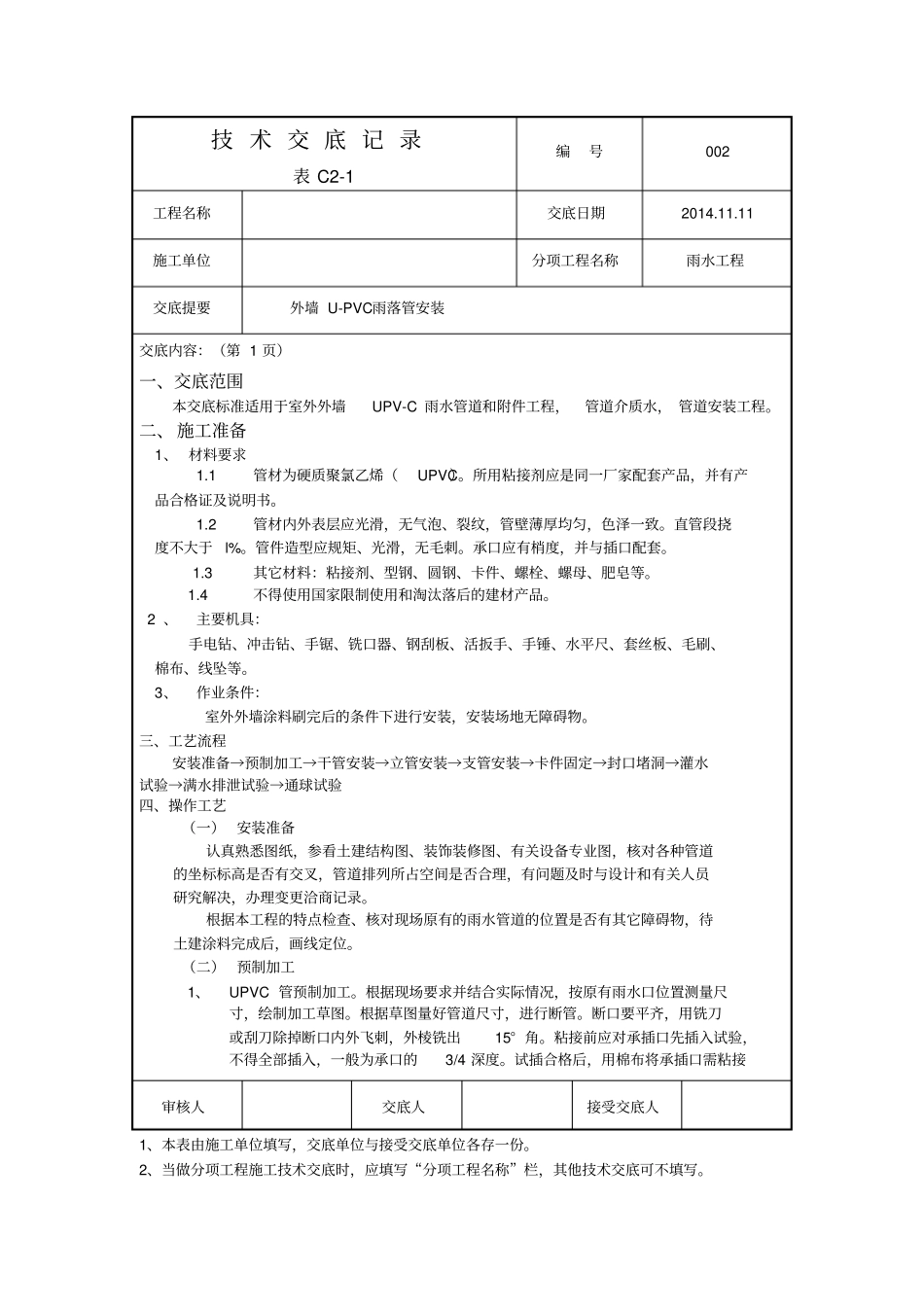

技 术 交 底 记 录表 C2-1 编号002 工程名称交底日期2014
11 施工单位分项工程名称雨水工程交底提要外墙 U-PVC雨落管安装交底内容：（第 1 页）一、交底范围本交底标准适用于室外外墙UPV-C 雨水管道和附件工程，管道介质水， 管道安装工程
二、 施工准备1、 材料要求1
1 管材为硬质聚氯乙烯（UPVC）
所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书
2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致
直管段挠度不大于l%
管件造型应规矩、光滑，无毛刺
承口应有梢度，并与插口配套
3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等
4 不得使用国家限制使用和淘汰落后的建材产品
2 、主要机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等
3、作业条件：室外外墙涂料刷完后的条件下进行安装，安装场地无障碍物
三、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验四、操作工艺（一） 安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录
根据本工程的特点检查、核对现场原有的雨水管道的位置是否有其它障碍物，待土建涂料完成后，画线定位
（二） 预制加工1、UPVC 管预制加工
根据现场要求并结合实际情况，按原有雨水口位置测量尺寸，绘制加工草图
根据草图量好管道尺寸，进行断管
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15° 角
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4 深度
试插合格后，用棉布将承插口需粘接审核人交底人接受交底人1、本表由施工单位填写，交底单位与
