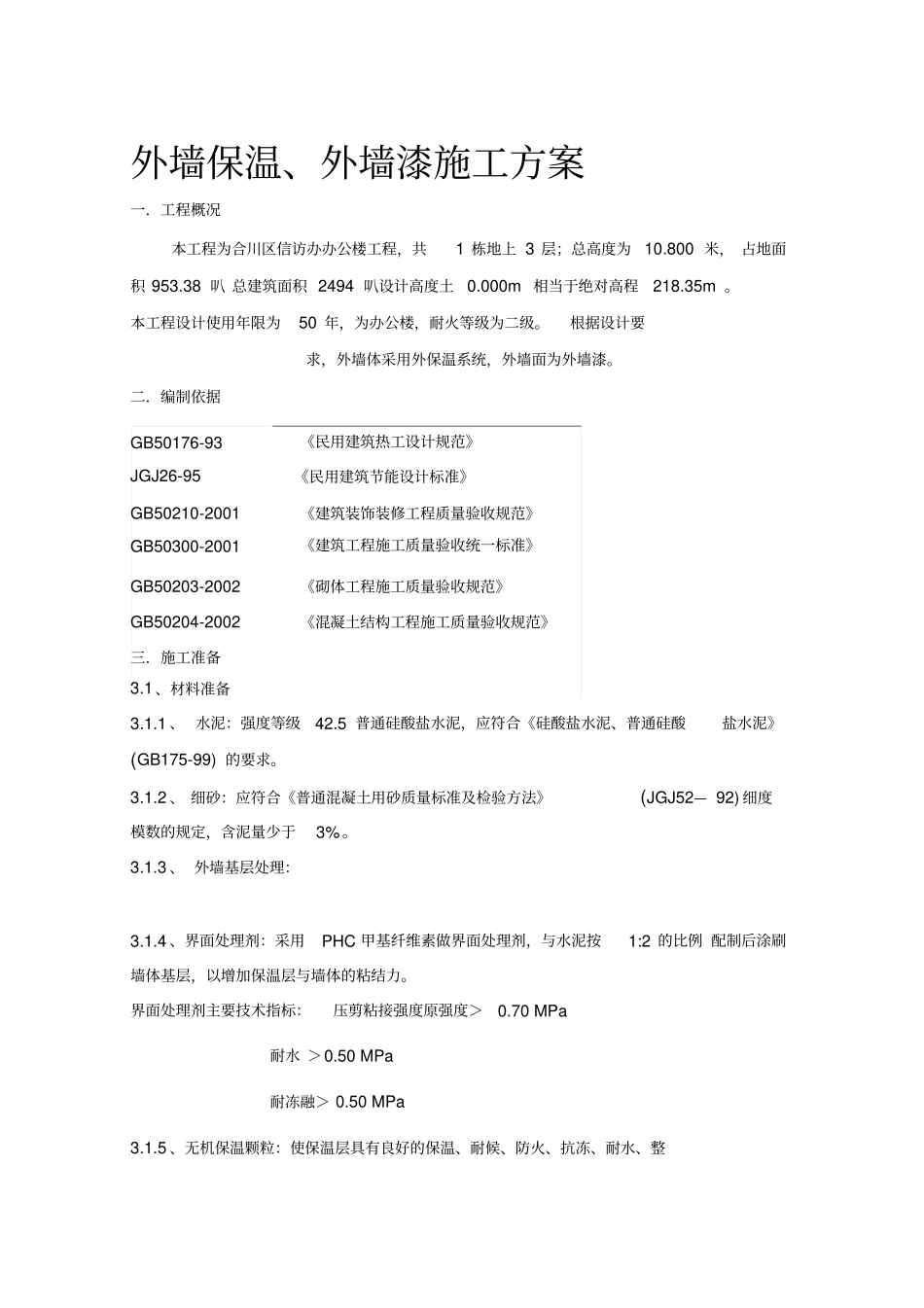

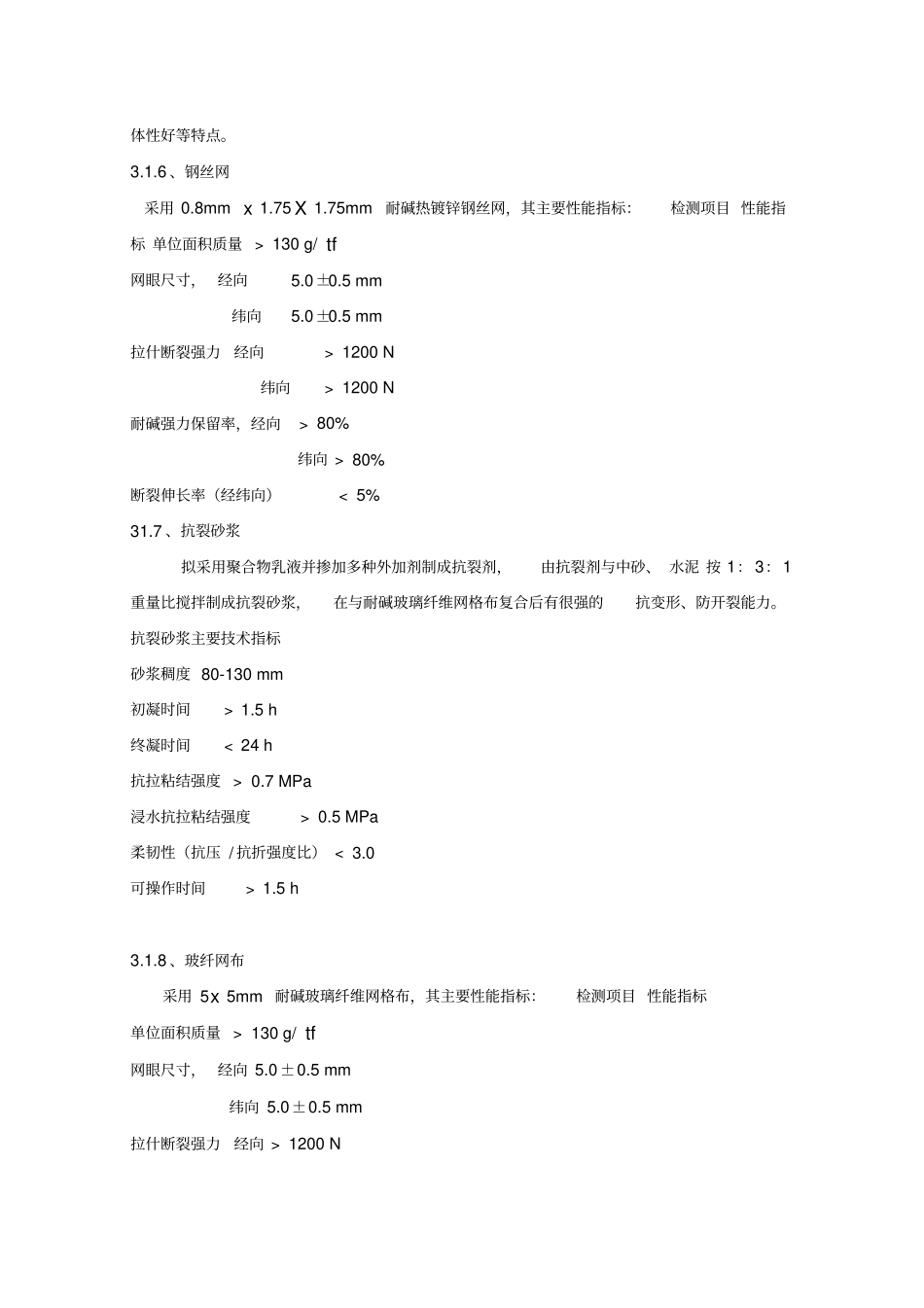

外墙保温、外墙漆施工方案一.工程概况本工程为合川区信访办办公楼工程,共1 栋地上 3 层;总高度为10.800 米, 占地面积 953.38 叭 总建筑面积 2494 叭设计高度土0.000m 相当于绝对高程218.35m 。本工程设计使用年限为50 年,为办公楼,耐火等级为二级。根据设计要求,外墙体采用外保温系统,外墙面为外墙漆。二.编制依据GB50176-93 《民用建筑热工设计规范》JGJ26-95 《民用建筑节能设计标准》GB50210-2001 《建筑装饰装修工程质量验收规范》GB50300-2001 《建筑工程施工质量验收统一标准》GB50203-2002 《砌体工程施工质量验收规范》GB50204-2002 《混凝土结构工程施工质量验收规范》三.施工准备3.1、材料准备3.1.1 、 水泥:强度等级42.5 普通硅酸盐水泥,应符合《硅酸盐水泥、普通硅酸盐水泥》(GB175-99) 的要求。3.1.2 、 细砂:应符合《普通混凝土用砂质量标准及检验方法》(JGJ52— 92) 细度模数的规定,含泥量少于3% 。3.1.3 、 外墙基层处理:3.1.4 、界面处理剂:采用PHC 甲基纤维素做界面处理剂,与水泥按1:2 的比例 配制后涂刷墙体基层,以增加保温层与墙体的粘结力。界面处理剂主要技术指标:压剪粘接强度原强度>0.70 MPa 耐水 >0.50 MPa 耐冻融> 0.50 MPa 3.1.5 、无机保温颗粒:使保温层具有良好的保温、耐候、防火、抗冻、耐水、整体性好等特点。3.1.6 、钢丝网采用 0.8mm x 1.75 X 1.75mm耐碱热镀锌钢丝网,其主要性能指标:检测项目 性能指标 单位面积质量 > 130 g/ tf 网眼尺寸, 经向5.0±0.5 mm 纬向5.0±0.5 mm 拉什断裂强力经向> 1200 N 纬向> 1200 N 耐碱强力保留率,经向 > 80% 纬向 > 80% 断裂伸长率(经纬向)< 5% 31.7 、抗裂砂浆拟采用聚合物乳液并掺加多种外加剂制成抗裂剂,由抗裂剂与中砂、 水泥 按 1: 3:1 重量比搅拌制成抗裂砂浆,在与耐碱玻璃纤维网格布复合后有很强的抗变形、防开裂能力。抗裂砂浆主要技术指标砂浆稠度 80-130 mm 初凝时间> 1.5 h 终凝时间< 24 h 抗拉粘结强度 > 0.7 MPa 浸水抗拉粘结强度> 0.5 MPa 柔韧性(抗压 / 抗折强度比) < 3.0 可操作时间> 1.5 h 3.1.8 、玻纤网布采用 5x 5mm 耐碱玻璃纤维网格布,其主要性能指标:检测项目 性能指标单位面积质量 > 130 g/ tf 网眼尺寸, 经向 5.0 ± 0.5 mm 纬向 5.0± 0.5 mm 拉什断裂强力经向 > 1200 ...
