外墙变形缝施工方案VIP免费

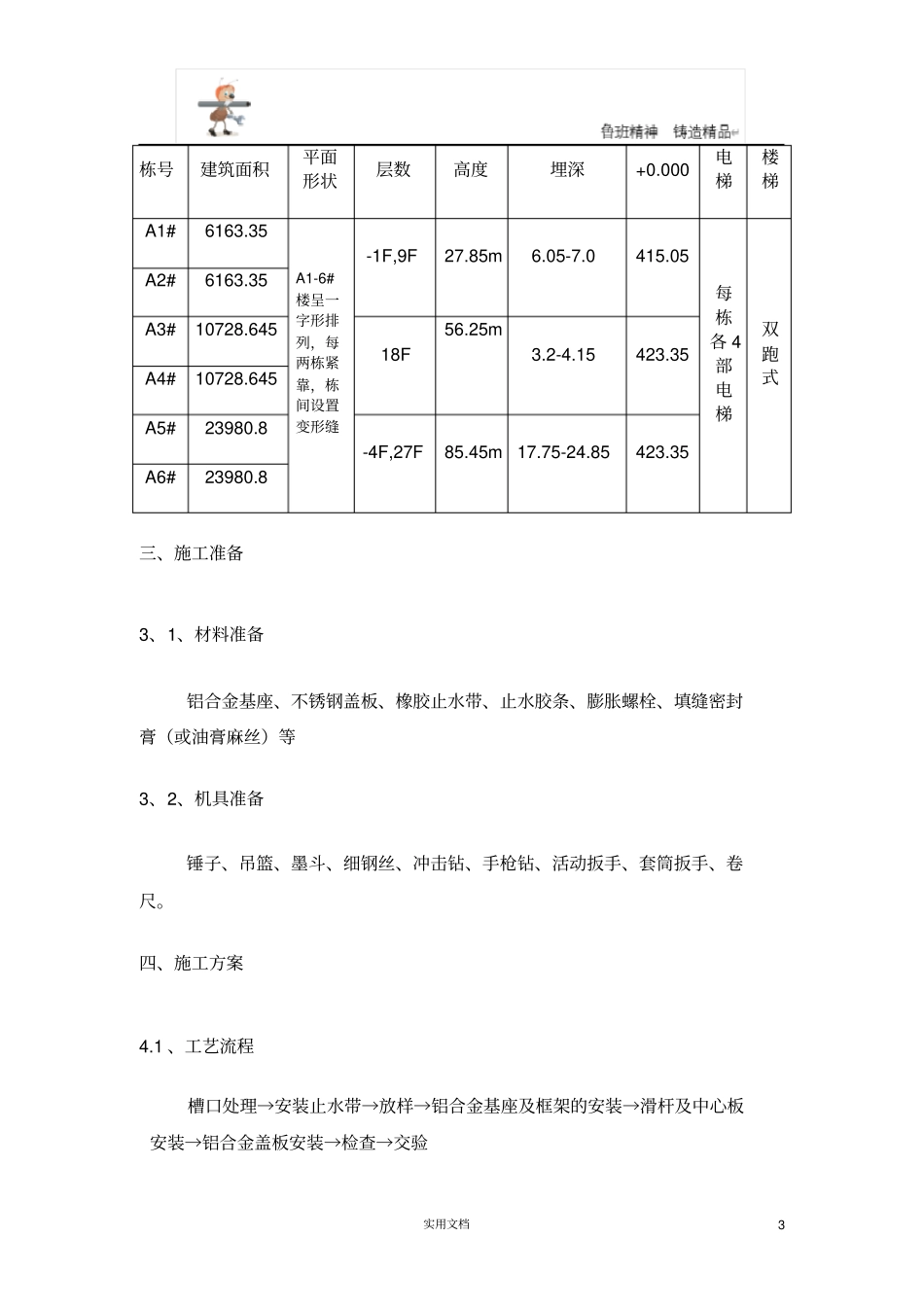

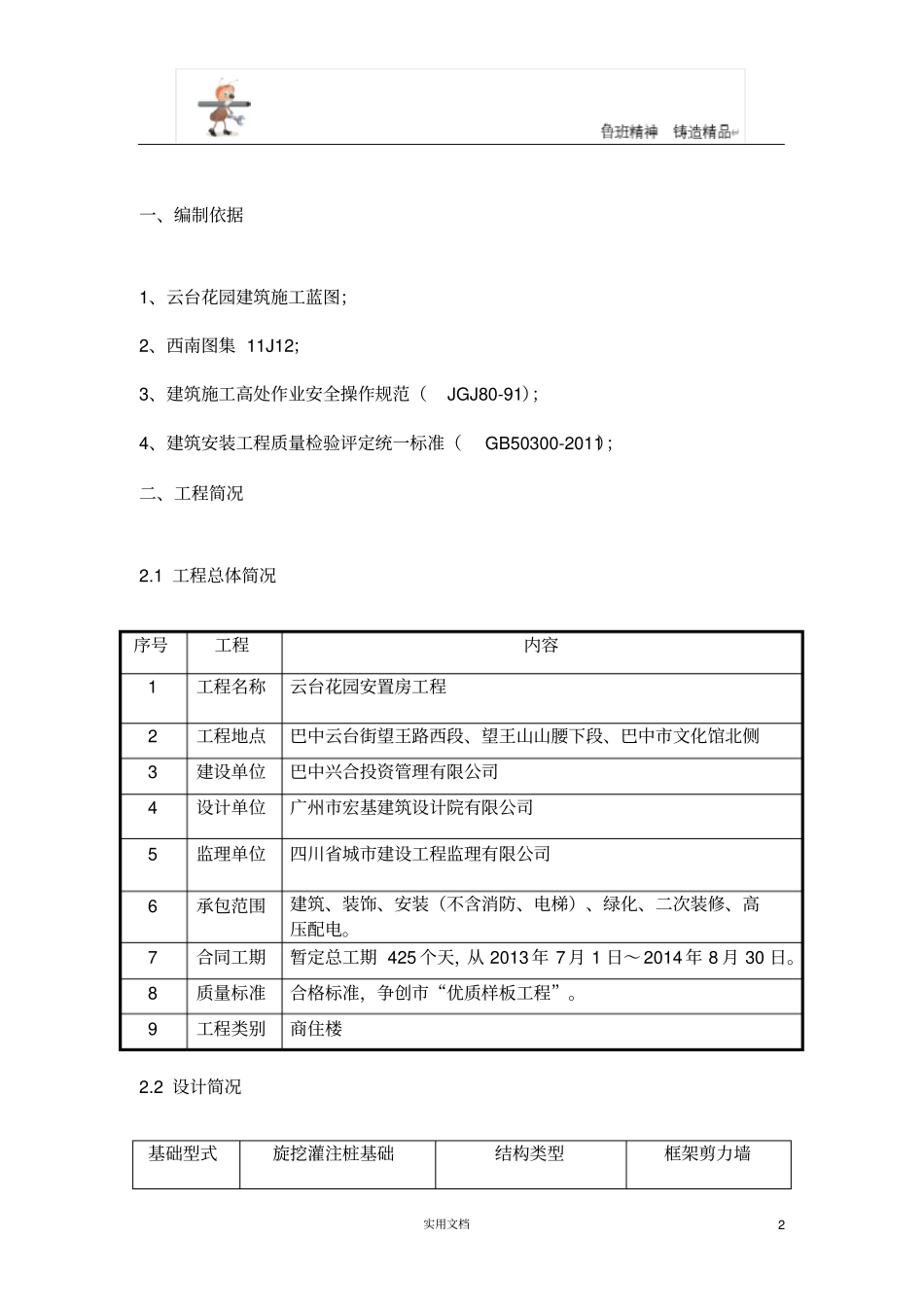

实用文档1 目 录一、编制依据2 二、工程简况2 2.1 工程总体简况2 2.2 设计简况 2 三、施工准备3 3、1、材料准备3 3、2、机具准备3 四、施工方案3 4.1 、工艺流程3 4.2 、槽口处理： 4 4.3 、安装止水带4 4.4 、放样（安装配件前准备工作）4 4.5 铝合金基座及框架的安装4 4.6 滑杆及中心板安装5 4.7 铝合金盖板安装5 4.8 检查 6 五、质量、安全、消防控制措施7 5.1 、质量控制措施7 5.2 、安全、消防控制措施7 六、成品保护8 实用文档2 一、编制依据1、云台花园建筑施工蓝图；2、西南图集 11J12；3、建筑施工高处作业安全操作规范（JGJ80-91）；4、建筑安装工程质量检验评定统一标准（GB50300-2011）；二、工程简况2.1 工程总体简况序号工程内容1 工程名称云台花园安置房工程2 工程地点巴中云台街望王路西段、望王山山腰下段、巴中市文化馆北侧3 建设单位巴中兴合投资管理有限公司4 设计单位广州市宏基建筑设计院有限公司5 监理单位四川省城市建设工程监理有限公司6 承包范围建筑、装饰、安装（不含消防、电梯）、绿化、二次装修、高压配电。7 合同工期暂定总工期 425 个天，从 2013 年 7 月 1 日～ 2014 年 8 月 30 日。8 质量标准合格标准，争创市“优质样板工程”。9 工程类别商住楼2.2 设计简况基础型式旋挖灌注桩基础结构类型框架剪力墙实用文档3 栋号建筑面积平面形状层数高度埋深+0.000 电梯楼梯A1# 6163.35 A1-6#楼呈一字形排列，每两栋紧靠，栋间设置变形缝-1F,9F 27.85m 6.05-7.0 415.05 每栋各 4部电梯双跑式A2# 6163.35 A3# 10728.645 18F 56.25m3.2-4.15 423.35 A4# 10728.645 A5# 23980.8 -4F,27F 85.45m 17.75-24.85 423.35 A6# 23980.8 三、施工准备3、1、材料准备铝合金基座、不锈钢盖板、橡胶止水带、止水胶条、膨胀螺栓、填缝密封膏（或油膏麻丝）等3、2、机具准备锤子、吊篮、墨斗、细钢丝、冲击钻、手枪钻、活动扳手、套筒扳手、卷尺。四、施工方案4.1 、工艺流程槽口处理→安装止水带→放样→铝合金基座及框架的安装→滑杆及中心板安装→铝合金盖板安装→检查→交验实用文档4 4.2 、槽口处理：1）、量好变形缝装置铝合金尺寸确定出槽口的宽度，并用墨斗打线, 2）、分别从槽口至两侧90mm处纵向切出深度为 400（H=40 mm）的“ L”型槽口3）、清理槽口面至平整，并保证施工基面的平整度、直线度、垂直度。4.3 、安装止水带...
