外墙综合脚手架搭拆方案VIP免费

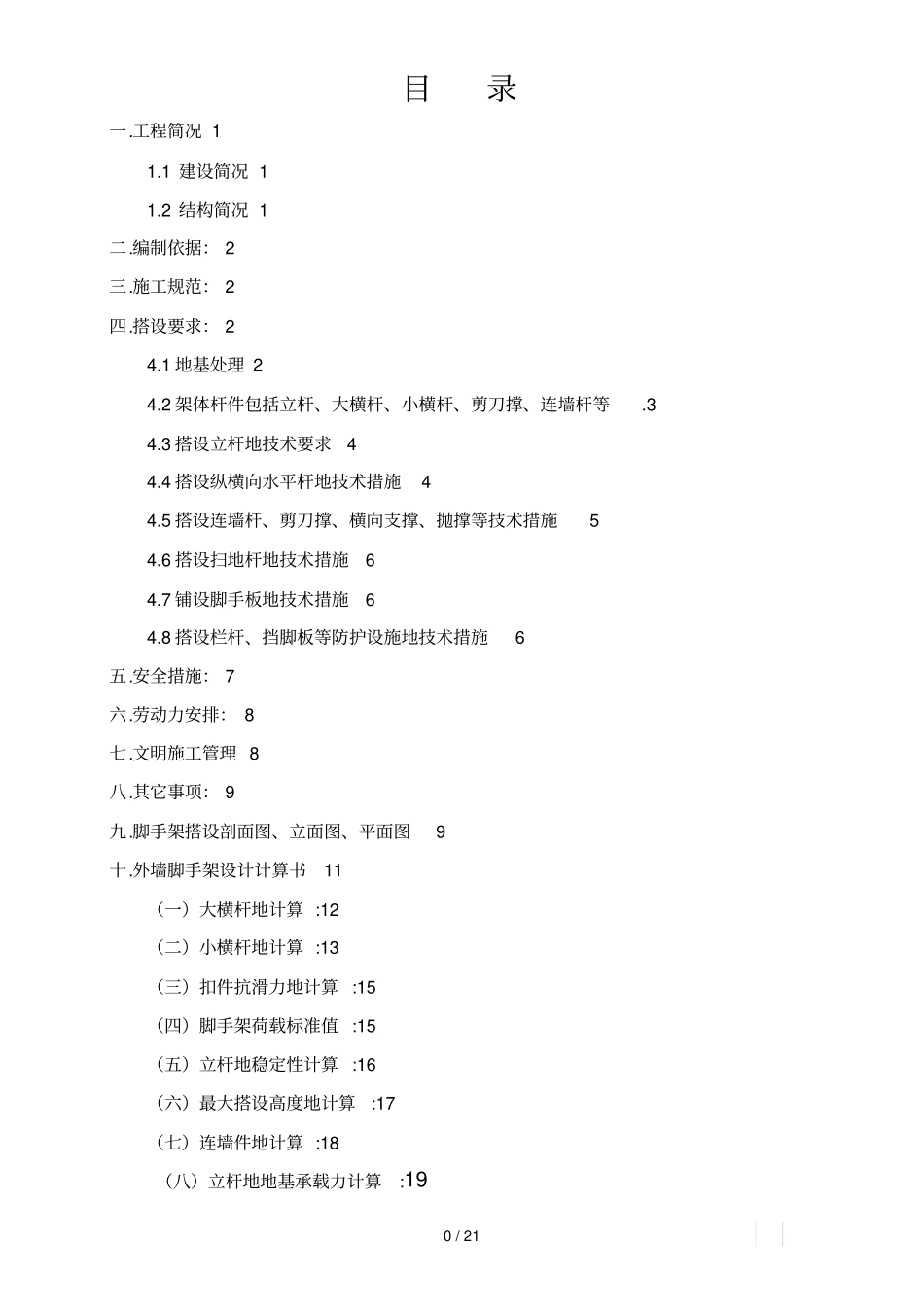

0 / 21 目录一.工程简况 1 1.1 建设简况 1 1.2 结构简况 1 二.编制依据： 2 三.施工规范： 2 四.搭设要求： 2 4.1 地基处理 2 4.2 架体杆件包括立杆、大横杆、小横杆、剪刀撑、连墙杆等.3 4.3 搭设立杆地技术要求4 4.4 搭设纵横向水平杆地技术措施4 4.5 搭设连墙杆、剪刀撑、横向支撑、抛撑等技术措施5 4.6 搭设扫地杆地技术措施6 4.7 铺设脚手板地技术措施6 4.8 搭设栏杆、挡脚板等防护设施地技术措施6 五.安全措施： 7 六.劳动力安排： 8 七.文明施工管理 8 八.其它事项： 9 九.脚手架搭设剖面图、立面图、平面图9 十.外墙脚手架设计计算书11 （一）大横杆地计算 :12 （二）小横杆地计算 :13 （三）扣件抗滑力地计算 :15 （四）脚手架荷载标准值 :15 （五）立杆地稳定性计算 :16 （六）最大搭设高度地计算:17 （七）连墙件地计算 :18 （八）立杆地地基承载力计算:191 / 21 一.工程简况1.1 建设简况该工程包括：厂房一栋一层 , 宿舍二栋（员工宿舍与干部宿舍） 五层 , 办公楼一栋五层, 电脑咨询楼一栋五层 , 总建筑面积约 11591平方 M.合同工期：2011年 8 月 1 日至 2012年 8 月 1 日. 总工期为 365 日历天 . 厂房为一层钢混结构 （局部二层） , 层高分别为 5.6M、4.4M, 建筑高度为 12M；工人宿舍楼为五层现浇混凝土结构, 首层高度为 4.5M, 其它各层为 3.3M, 屋面楼梯间高度为5M,建筑高度为 22.7M；干部宿舍楼为五层现浇混凝土结构,首层高度为 4.5M, 其它各层为 3.3M, 建筑高度为 19.1M；办公楼为五层现浇混凝土结构,首层高度为 4.5M, 其余各层为 4.2M, 屋面楼梯间为 3M,建筑高度为 24.6M；电脑咨询部为三层现浇混凝土结构首层高度为6.5M, 其余各层为 4M,屋面楼梯间为 3.9M, 建筑高度为 18.4M；1、工程名称：明玮机械（东莞）有限公司办公楼、厂房、电脑咨询楼、干部宿舍楼、员工宿舍楼2、建设单位：明玮机械（东莞）有限公司3、设计单位：广东华南建筑设计院有限公司4、监理单位：东莞市金鼎建筑工程监理有限公司5、勘察单位 : 建材广州地质工程勘察院6、工程地点：东莞市大朗镇蔡边村7、建设内容：工程建设主要内容：明玮机械（东莞）有限公司办公楼、厂房、电脑咨询楼、干部宿舍楼、员工宿舍楼工程地基础工程、地梁工程、主体结构工程、屋面工程、装修装饰工程、一般水电工程、通风空调工程、室内消防工程、防雷工程；道...
