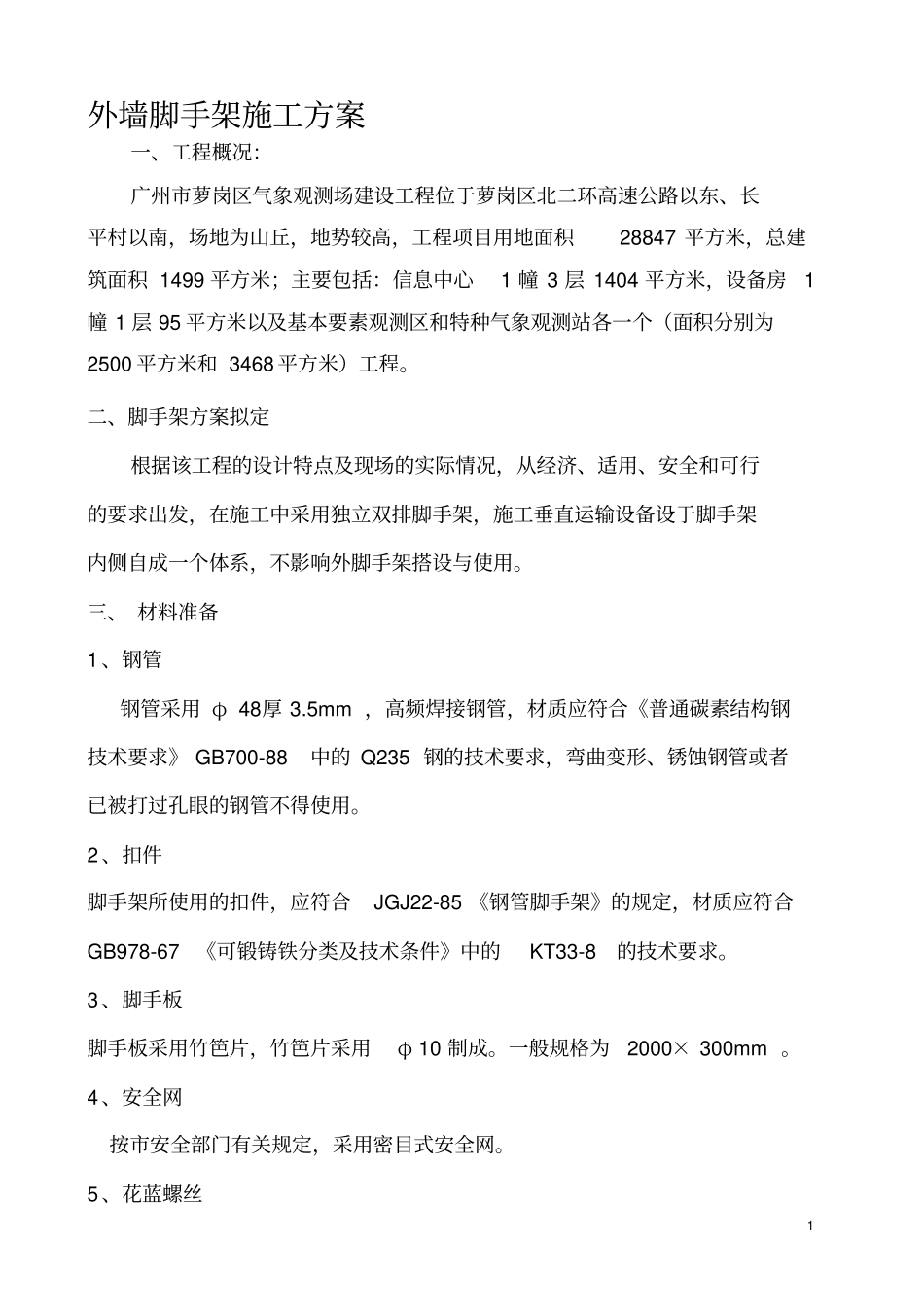

1 外墙脚手架施工方案一、工程概况：广州市萝岗区气象观测场建设工程位于萝岗区北二环高速公路以东、长平村以南，场地为山丘，地势较高，工程项目用地面积28847 平方米，总建筑面积 1499 平方米；主要包括：信息中心1 幢 3 层 1404 平方米，设备房1幢 1 层 95 平方米以及基本要素观测区和特种气象观测站各一个（面积分别为2500 平方米和 3468 平方米）工程。二、脚手架方案拟定根据该工程的设计特点及现场的实际情况，从经济、适用、安全和可行的要求出发，在施工中采用独立双排脚手架，施工垂直运输设备设于脚手架内侧自成一个体系，不影响外脚手架搭设与使用。三、 材料准备1 、钢管钢管采用 φ 48厚 3.5mm ，高频焊接钢管，材质应符合《普通碳素结构钢技术要求》 GB700-88中的 Q235 钢的技术要求，弯曲变形、锈蚀钢管或者已被打过孔眼的钢管不得使用。2 、扣件脚手架所使用的扣件，应符合JGJ22-85 《钢管脚手架》的规定，材质应符合GB978-67《可锻铸铁分类及技术条件》中的KT33-8的技术要求。3 、脚手板脚手板采用竹笆片，竹笆片采用φ 10 制成。一般规格为2000× 300mm 。4 、安全网按市安全部门有关规定，采用密目式安全网。5 、花蓝螺丝2 花篮螺丝选用〇〇型3.0 ，允许荷载 ≤30KN。四、 脚手架构造1 、平面布置外脚手架从原土层地面 (碾压密实 )开始搭设，立杆纵向间距1500mm，横向间距 1000mm，内排立杆距建筑物净距为300~500mm，立杆在转角及短边处按具体尺寸进行分档，立杆与的横杆用直角扣件扣紧。立杆的直接接头应相互错开50%。立杆的接头、相邻杆要错开，并布置在不同步距内，其接头距大横距离不要大于步距的1/3 。2 、立面布置大横杆步距1800mm，剪刀撑要求满设，与水平杆夹角在45 °— 60 °之间。各剪刀撑要求连成整体，其搭接长度不少于1200MM 。3 、脚手板考虑施工方面，每层楼板面标高左右均需搭设一道脚手板，采用竹笆片（φ 10 和竹笆片制成。一般规格为2000× 300mm 。），同时在靠脚手架外侧需做一道 200MM高左右的通长的挡板，以防杂物外泄。4 、安全网采极绿色的密目式安全网，铺在架手架外侧，与各立杆用12 号镀锌铁丝绑扎。施工过程中，保证外观及环保要求，应时常做好清洁工作。五、脚手架搭拆步骤（1）脚手架的搭设，落地式脚手架应搭设斜跑道，通道口处还应按要求设置防护棚。（2） 脚手架逐渐拆卸，但承载装置不拆除，卸下来的材料及时清理堆放整齐。3 ...
