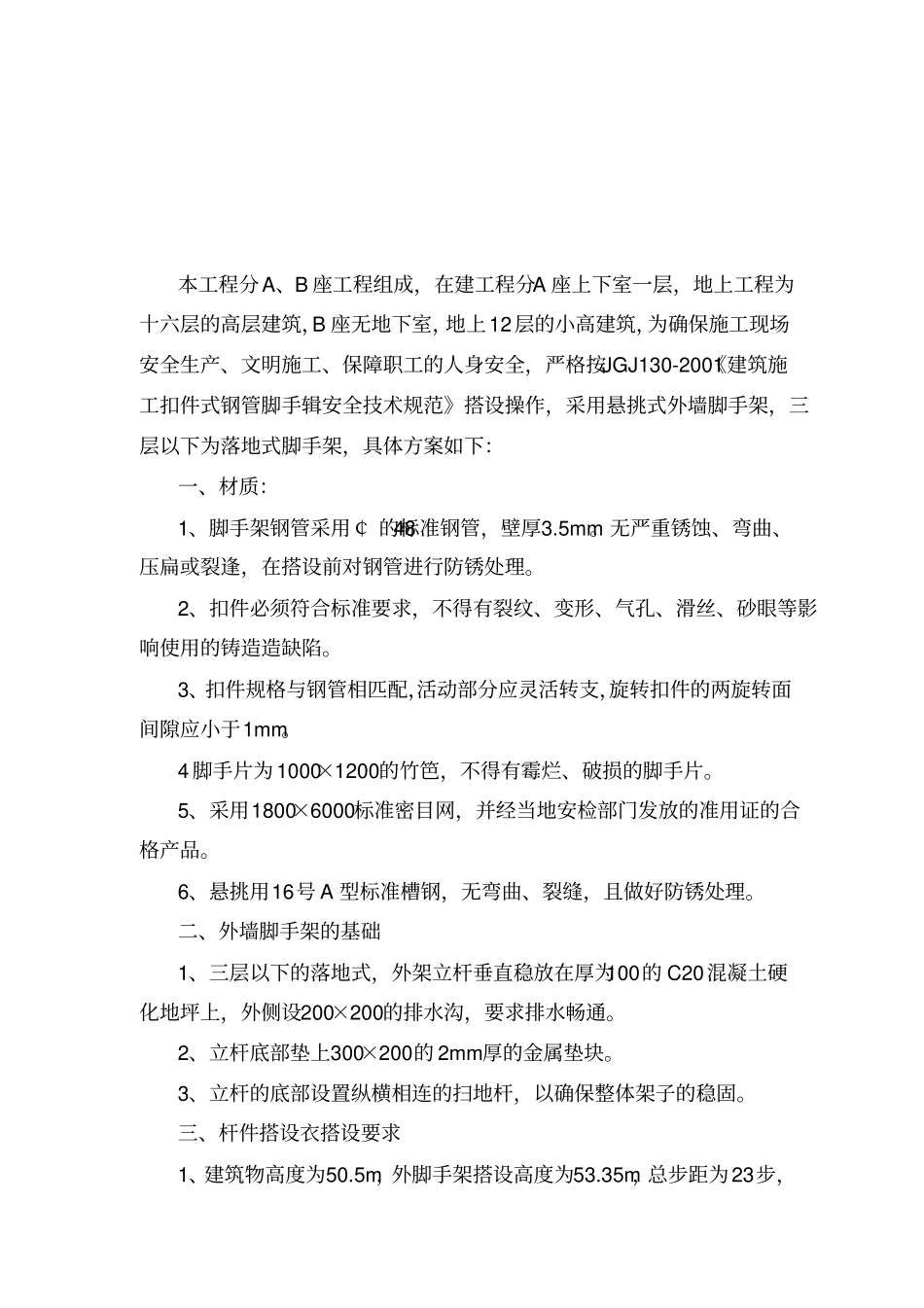

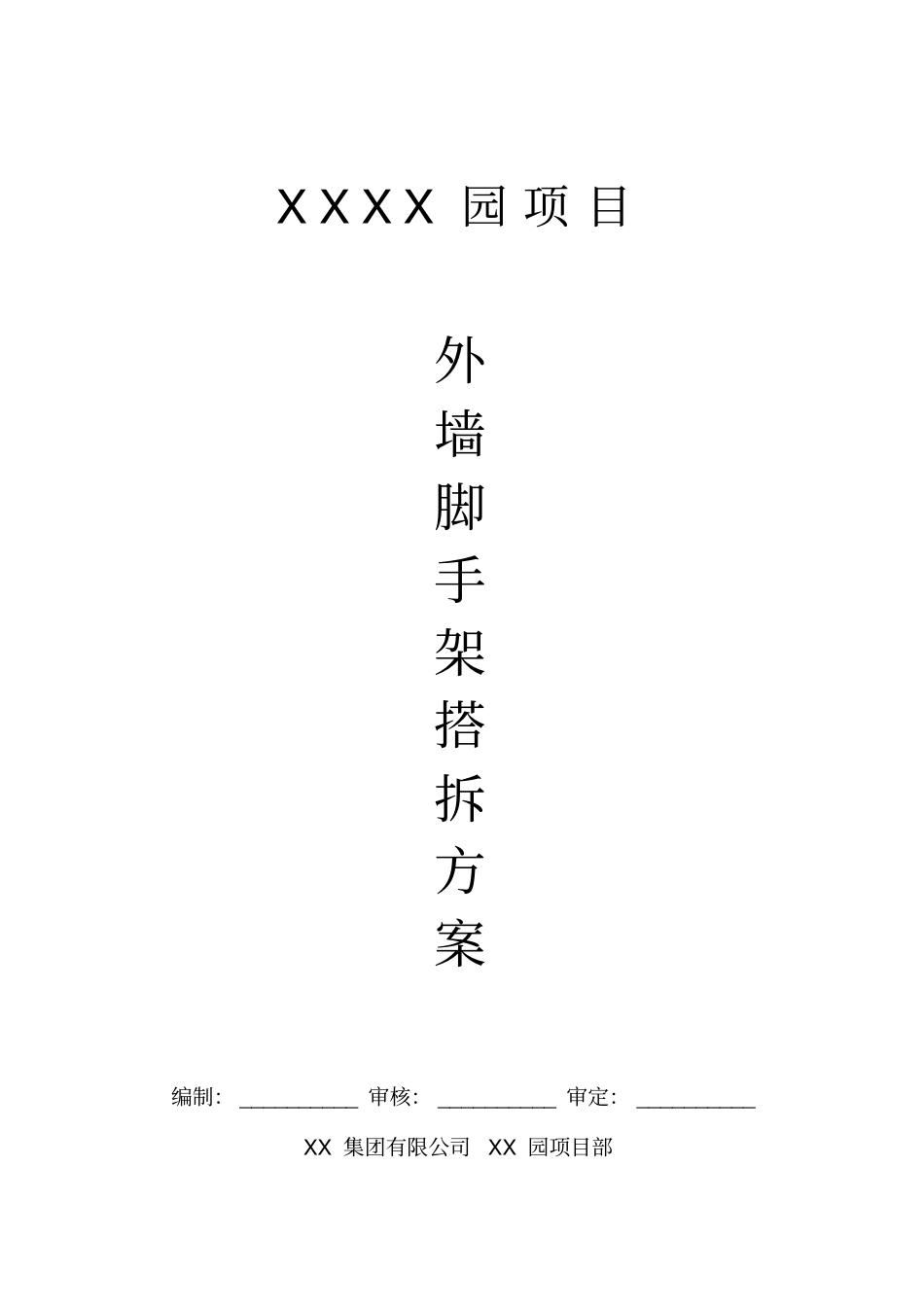

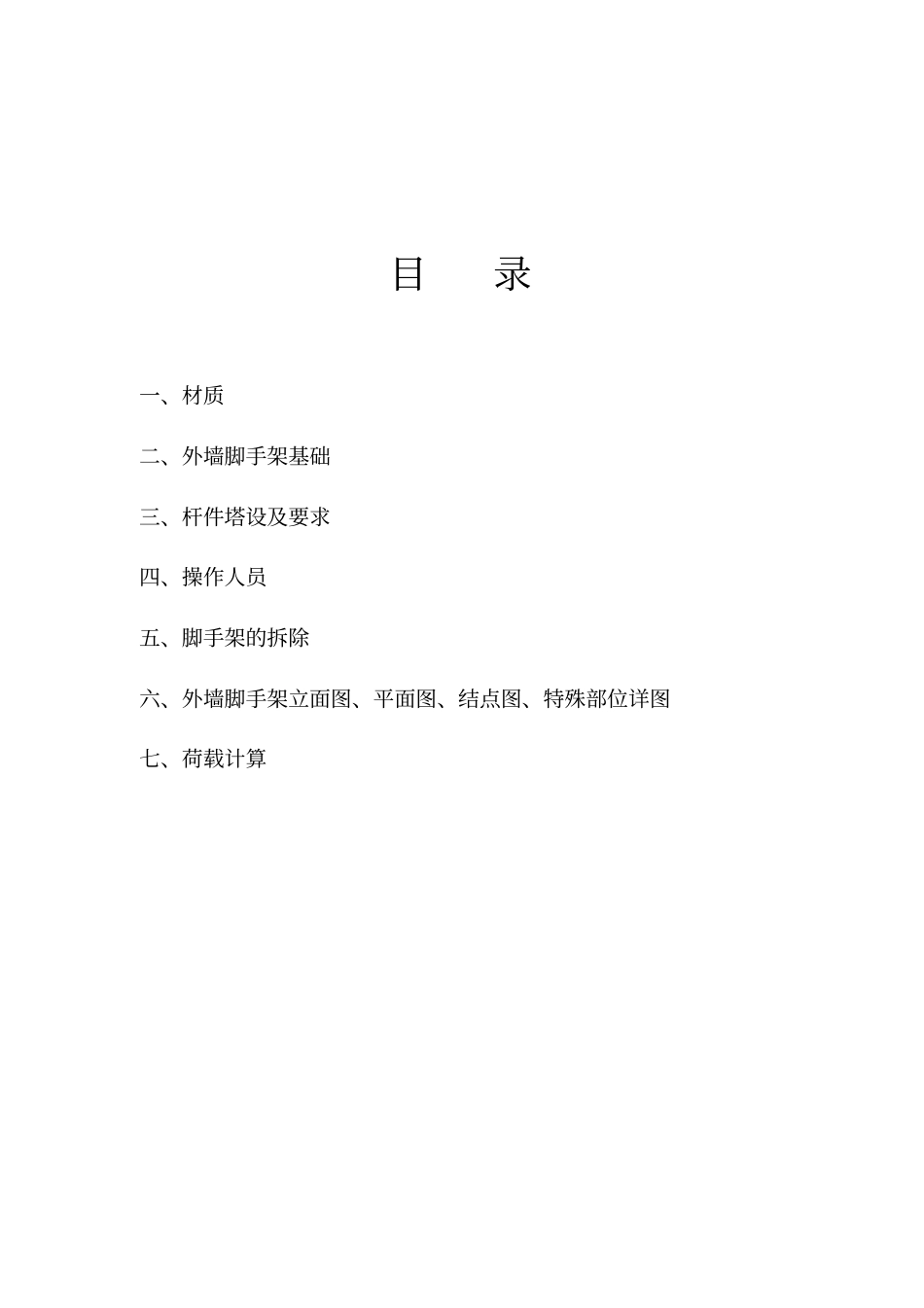

X X X X 园 项 目外墙脚手架搭拆方案编制： __________ 审核： __________ 审定： __________ XX 集团有限公司XX 园项目部目录一、材质二、外墙脚手架基础三、杆件塔设及要求四、操作人员五、脚手架的拆除六、外墙脚手架立面图、平面图、结点图、特殊部位详图七、荷载计算本工程分A、B 座工程组成，在建工程分A 座上下室一层，地上工程为十六层的高层建筑，B 座无地下室，地上12层的小高建筑，为确保施工现场安全生产、文明施工、保障职工的人身安全，严格按JGJ130-2001《建筑施工扣件式钢管脚手辑安全技术规范》搭设操作，采用悬挑式外墙脚手架，三层以下为落地式脚手架，具体方案如下：一、材质：1、脚手架钢管采用￠48的标准钢管，壁厚3.5mm。无严重锈蚀、弯曲、压扁或裂逢，在搭设前对钢管进行防锈处理。2、扣件必须符合标准要求，不得有裂纹、变形、气孔、滑丝、砂眼等影响使用的铸造造缺陷。3、扣件规格与钢管相匹配，活动部分应灵活转支，旋转扣件的两旋转面间隙应小于1mm。4 脚手片为1000×1200的竹笆，不得有霉烂、破损的脚手片。5、采用1800×6000标准密目网，并经当地安检部门发放的准用证的合格产品。6、悬挑用16号 A 型标准槽钢，无弯曲、裂缝，且做好防锈处理。二、外墙脚手架的基础1、三层以下的落地式，外架立杆垂直稳放在厚为100的 C20混凝土硬化地坪上，外侧设200×200的排水沟，要求排水畅通。2、立杆底部垫上300×200的 2mm厚的金属垫块。3、立杆的底部设置纵横相连的扫地杆，以确保整体架子的稳固。三、杆件搭设衣搭设要求1、建筑物高度为50.5m，外脚手架搭设高度为53.35m，总步距为23步，每步为1.8m，外立杆高出屋面1.2m，里立杆底于檐口500。2、落地外架搭设为封闭式，上部外架全部采用16号槽钢进行悬挑，具体做法（如图）。3、槽钢悬挑下方采用脚手片封闭，然而再用密目网围护，在外侧采用宽300的废模扳围护，并漆上黄黑警告色。4、脚手架的搭设顺序：立杆——小横杆——大横杆——连墙杆——斜称——搁栅——防护栏杆——辅脚手片——坚档板——挂安全网。所有杆件连接均采用扣件，每个节点的螺栓帽均应拧紧，脚手架搭设必须横平坚直。5、脚手架的外侧，从第二步起步均在外立杆里搭设1。2M 防护栏杆和300mm高的踢脚杆，顶排防护栏杆不少于二道，高度分为0.9 m和 1.3m。顶层顶部杆件搭接长度为1m，用 3 个扣件固定。6、的搭接接关必须交叉设置，在同一平面上不得出现50%以上的接头。7、立杆的...
