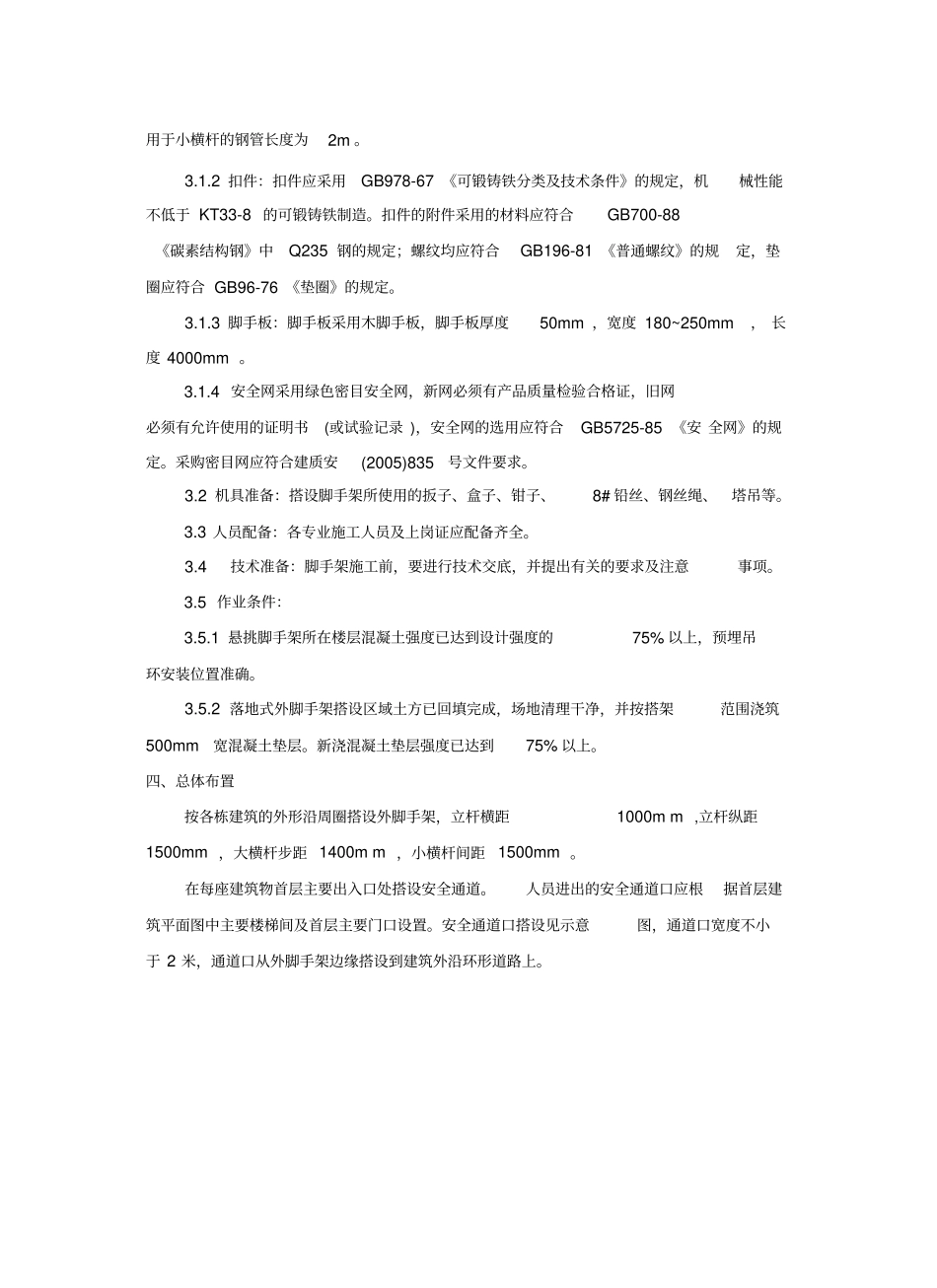

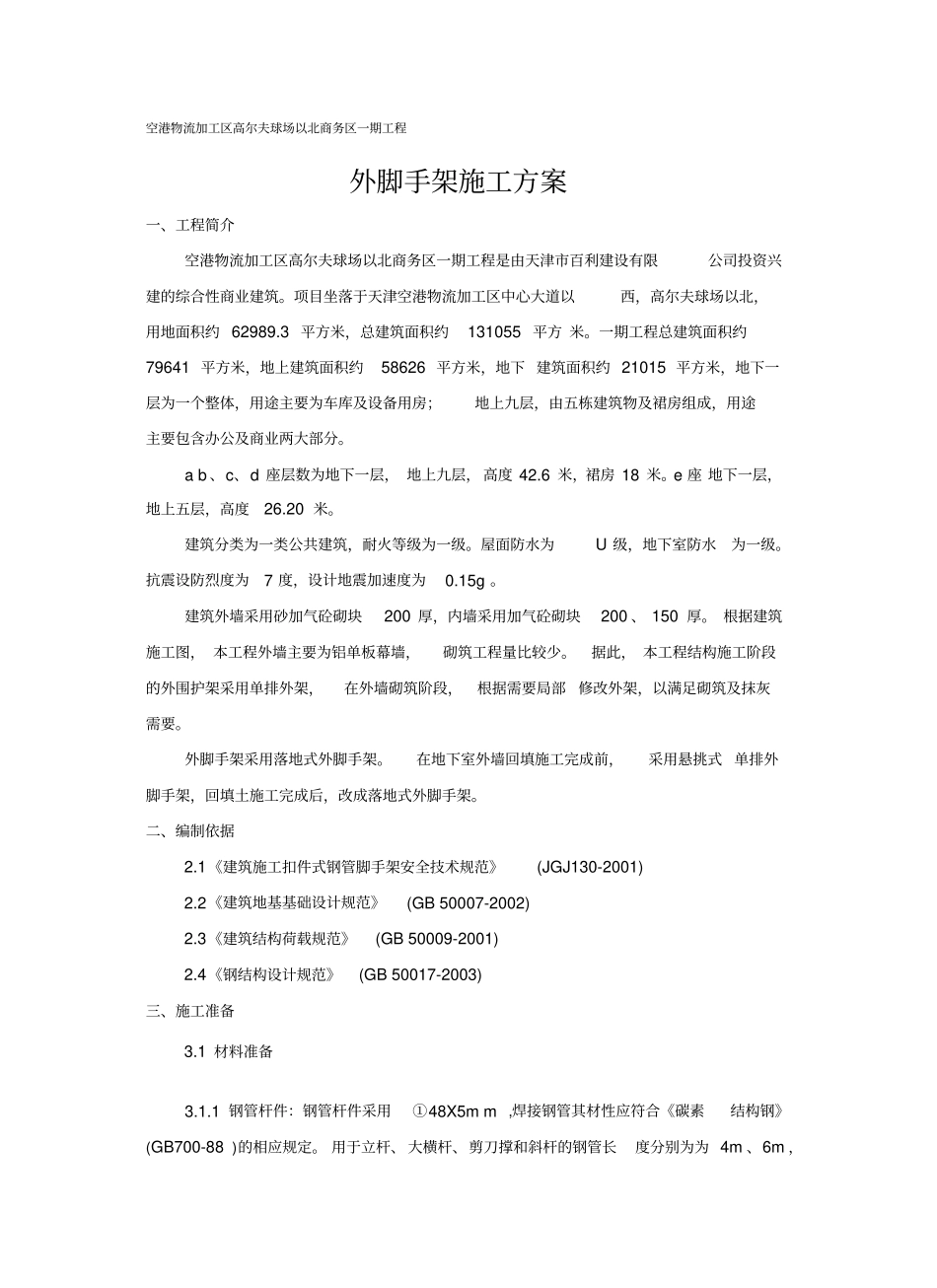

空港物流加工区高尔夫球场以北商务区一期工程外脚手架施工方案一、工程简介空港物流加工区高尔夫球场以北商务区一期工程是由天津市百利建设有限公司投资兴建的综合性商业建筑。项目坐落于天津空港物流加工区中心大道以西，高尔夫球场以北，用地面积约 62989.3 平方米，总建筑面积约131055 平方 米。一期工程总建筑面积约79641 平方米，地上建筑面积约58626 平方米，地下 建筑面积约 21015 平方米，地下一层为一个整体，用途主要为车库及设备用房；地上九层，由五栋建筑物及裙房组成，用途主要包含办公及商业两大部分。a b 、c、d 座层数为地下一层， 地上九层， 高度 42.6 米，裙房 18 米。e 座 地下一层，地上五层，高度26.20 米。建筑分类为一类公共建筑，耐火等级为一级。屋面防水为U 级，地下室防水为一级。抗震设防烈度为7 度，设计地震加速度为0.15g 。建筑外墙采用砂加气砼砌块200 厚，内墙采用加气砼砌块200 、 150 厚。 根据建筑施工图， 本工程外墙主要为铝单板幕墙，砌筑工程量比较少。据此， 本工程结构施工阶段的外围护架采用单排外架，在外墙砌筑阶段，根据需要局部修改外架，以满足砌筑及抹灰需要。外脚手架采用落地式外脚手架。在地下室外墙回填施工完成前，采用悬挑式 单排外脚手架，回填土施工完成后，改成落地式外脚手架。二、编制依据2.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 2.2《建筑地基基础设计规范》(GB 50007-2002) 2.3《建筑结构荷载规范》(GB 50009-2001) 2.4《钢结构设计规范》(GB 50017-2003) 三、施工准备3.1 材料准备3.1.1 钢管杆件：钢管杆件采用①48X5m m ,焊接钢管其材性应符合《碳素结构钢》(GB700-88 )的相应规定。 用于立杆、 大横杆、剪刀撑和斜杆的钢管长度分别为为 4m 、6m ，用于小横杆的钢管长度为2m 。3.1.2 扣件：扣件应采用GB978-67 《可锻铸铁分类及技术条件》的规定，机械性能不低于 KT33-8 的可锻铸铁制造。扣件的附件采用的材料应符合GB700-88 《碳素结构钢》中Q235 钢的规定；螺纹均应符合GB196-81 《普通螺纹》的规定，垫圈应符合 GB96-76 《垫圈》的规定。3.1.3 脚手板：脚手板采用木脚手板，脚手板厚度50mm ，宽度 180~250mm， 长度 4000mm 。3.1.4 安全网采用绿色密目安全网，新网必须有产品质量检验合格证，旧网必须有允许使用的证明书(或试验记录 )，安全网的选用应符合GB5725-85 《安 全网》...
