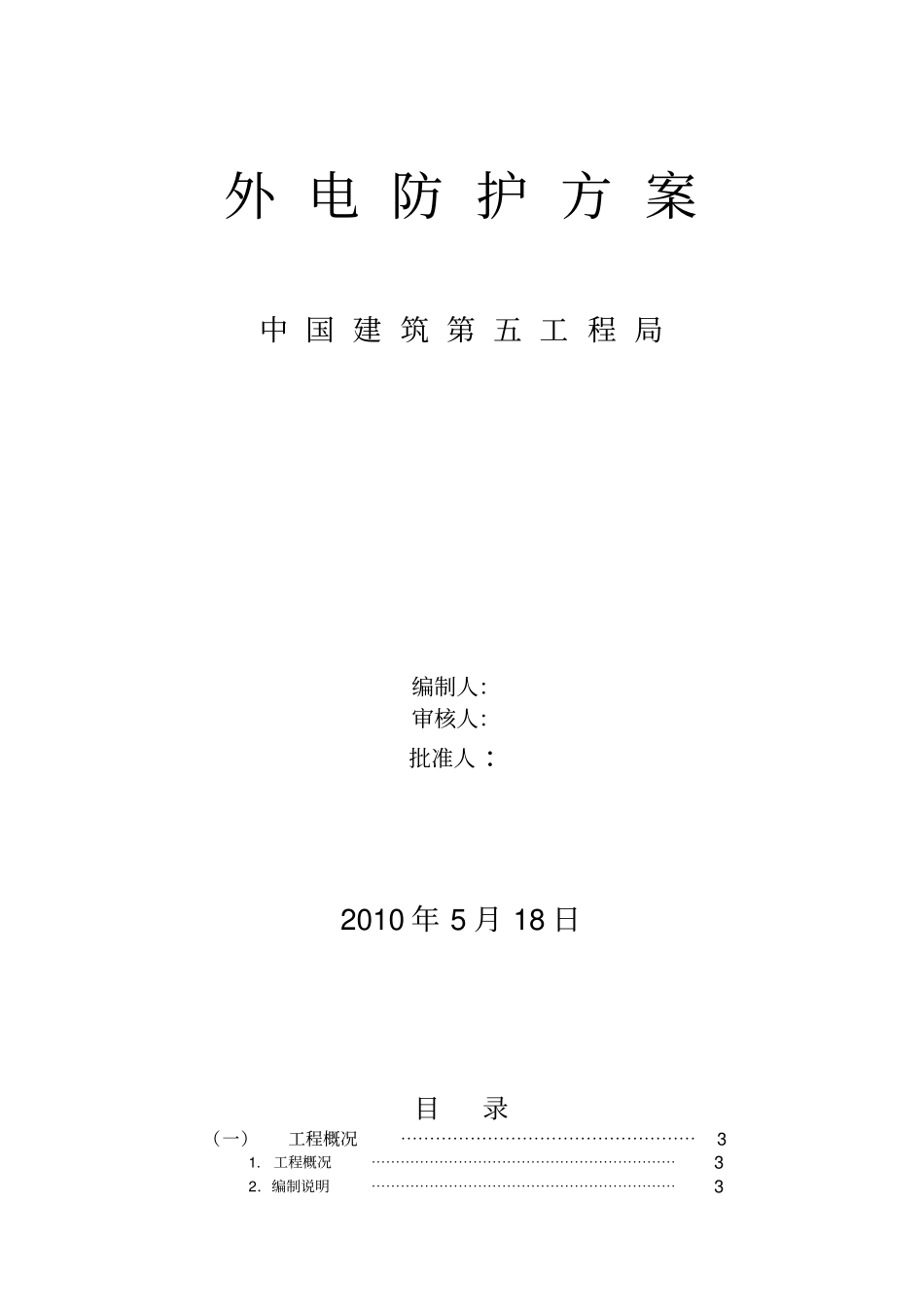

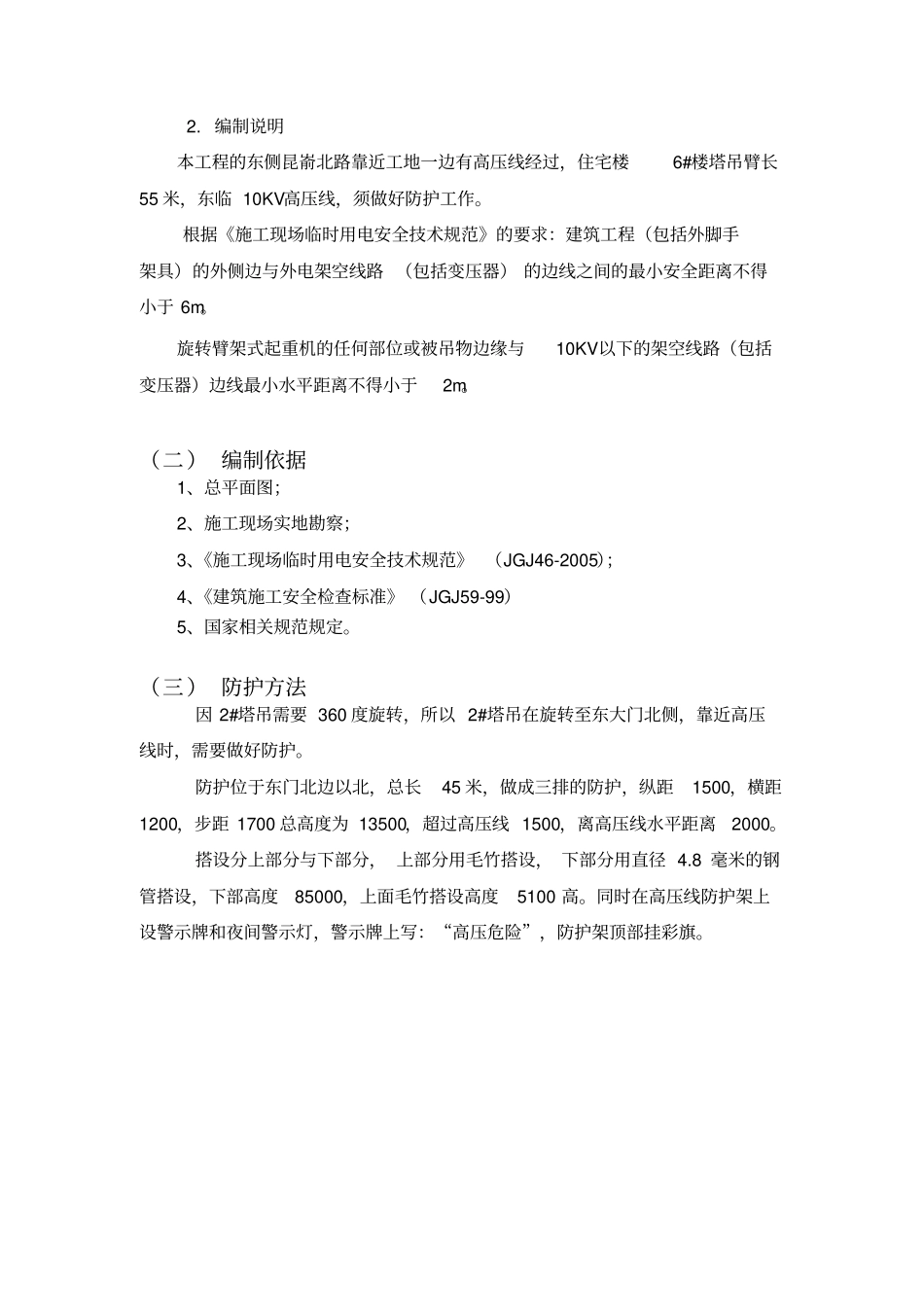

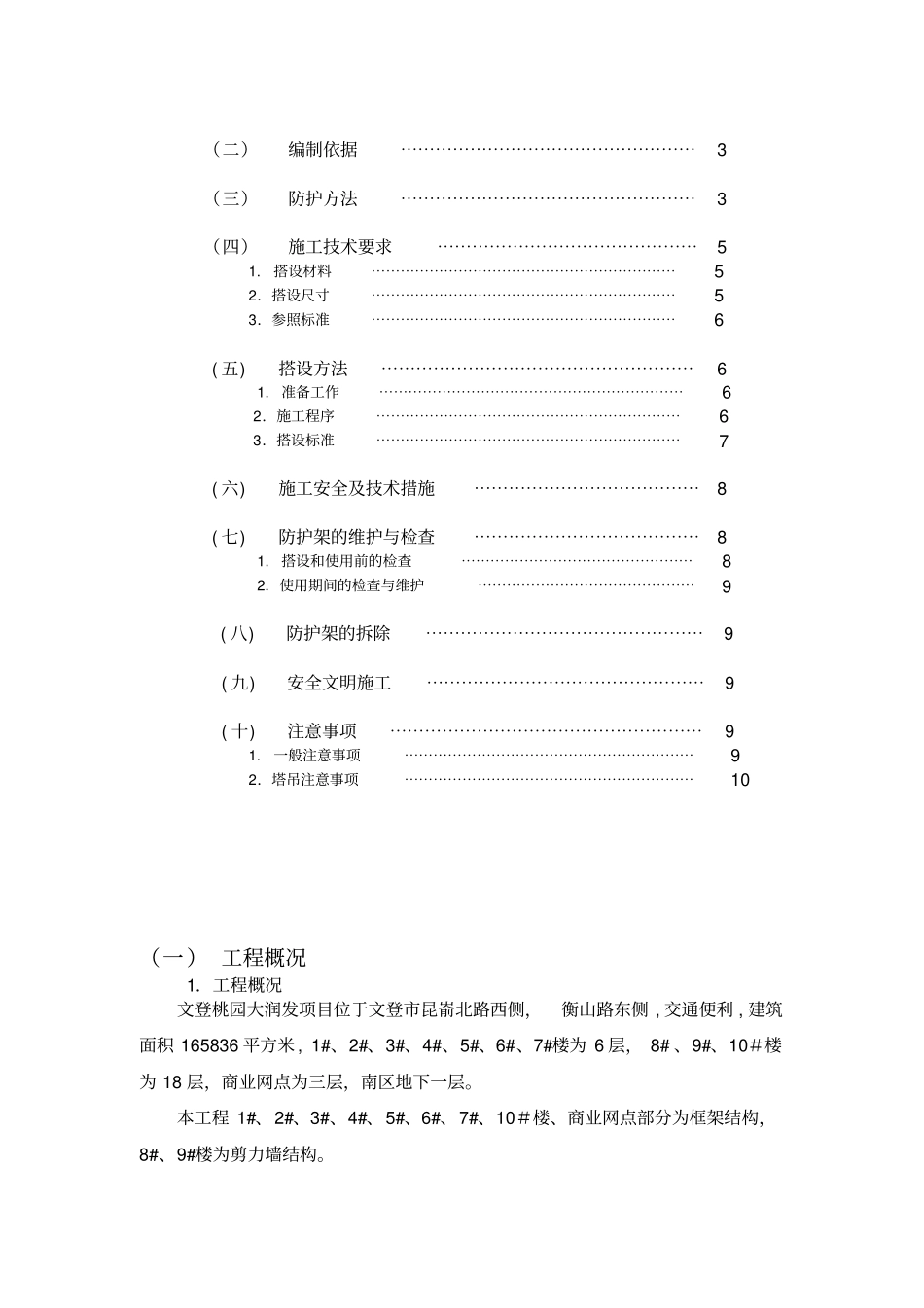

外 电 防 护 方 案中 国 建 筑 第 五 工 程 局编制人:审核人:批准人 :2010 年 5 月 18 日目录(一)工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1. 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3(二)编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 (三)防护方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 (四)施工技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 1. 搭设材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.搭设尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.参照标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6( 五)搭设方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 1. 准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.搭设标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7( 六)施工安全及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 ( 七)防护架的维护与检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 1. 搭设和使用前的检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82.使用期间的检查与维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9( 八)防护架的拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 ( 九)安全文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 ( 十)注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 1. 一般注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.塔吊注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10(一) 工程概况1.工程概况文登桃园大润发项目位于文登市昆嵛北路西侧,衡山路东侧 , 交通便利 , 建筑面积 165836 平方米 , 1#、2#、3#、4#、5#、6#、7#楼为 6 层, 8# 、9#、10#楼为 18 层,商业网点为三层,南区地下一层。本工程 1#、2#、3#、4#、5#、6#、7#、10#楼、商业网点部分为框架结构,8#、9#楼为剪力墙结构。2. 编制说明本工程的东侧昆嵛北路靠近工地一边有高压线经过,住宅楼6#楼塔吊臂长55 米,东临 10KV高压线,须做好防护工作。根据《施工现场临时用电安全技术规范》的要求:建筑工程(包括外脚手架具)的外侧边与外电架空线路 (包括变压器) 的边线之间的最小安全距离不得小于 6m。旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路(包括变压器)边线最小水平距离不得小于2m。(二) 编制依据1、总平面图...
