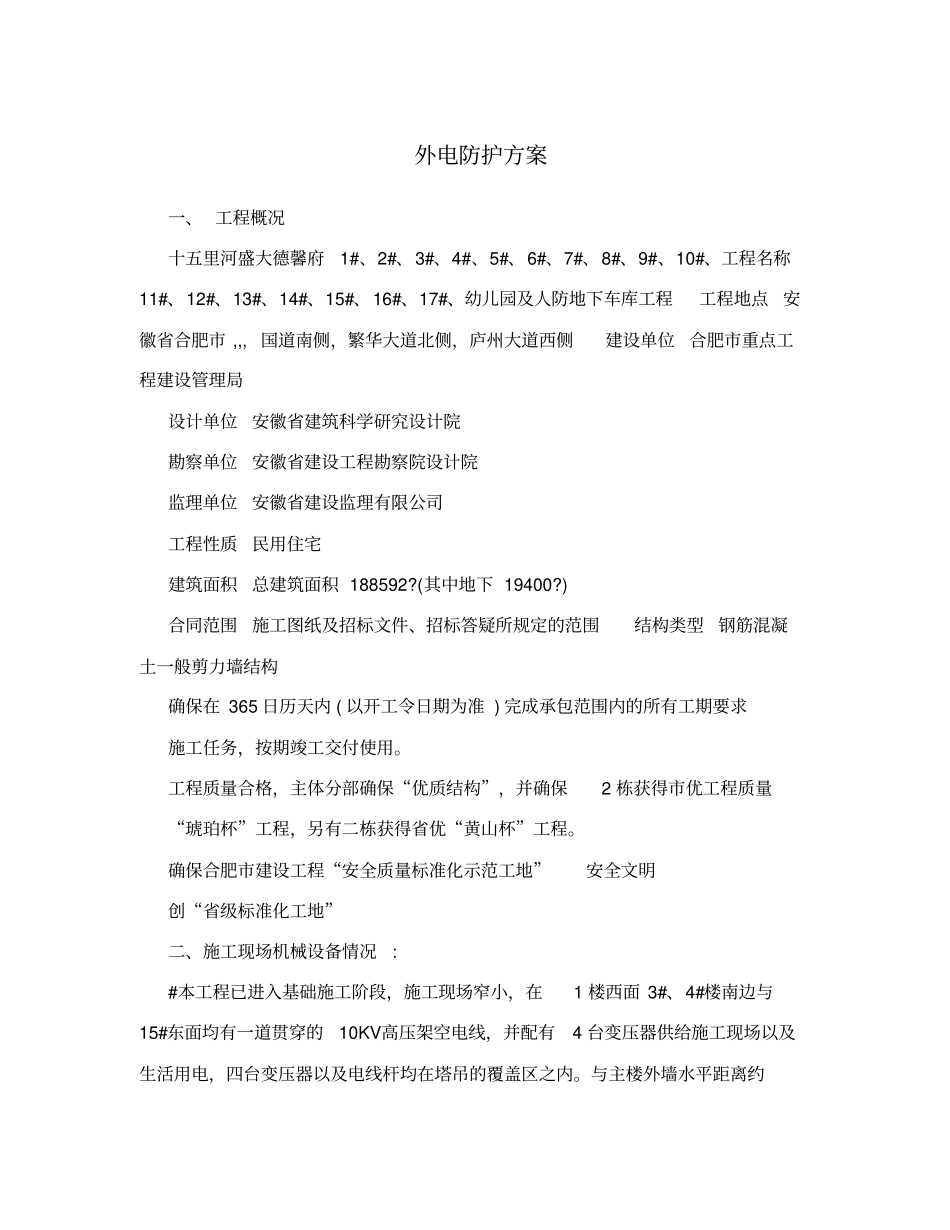

外电防护方案一、 工程概况十五里河盛大德馨府1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、工程名称11#、12#、13#、14#、15#、16#、17#、幼儿园及人防地下车库工程工程地点安徽省合肥市 ,,, 国道南侧，繁华大道北侧，庐州大道西侧建设单位合肥市重点工程建设管理局设计单位安徽省建筑科学研究设计院勘察单位安徽省建设工程勘察院设计院监理单位安徽省建设监理有限公司工程性质民用住宅建筑面积总建筑面积 188592?(其中地下 19400?) 合同范围施工图纸及招标文件、招标答疑所规定的范围结构类型钢筋混凝土一般剪力墙结构确保在 365 日历天内 ( 以开工令日期为准 ) 完成承包范围内的所有工期要求施工任务，按期竣工交付使用。工程质量合格，主体分部确保“优质结构”，并确保2 栋获得市优工程质量“琥珀杯”工程，另有二栋获得省优“黄山杯”工程。确保合肥市建设工程“安全质量标准化示范工地” 安全文明创“省级标准化工地” 二、施工现场机械设备情况: #本工程已进入基础施工阶段，施工现场窄小，在1 楼西面 3#、4#楼南边与15#东面均有一道贯穿的10KV高压架空电线，并配有4 台变压器供给施工现场以及生活用电，四台变压器以及电线杆均在塔吊的覆盖区之内。与主楼外墙水平距离约28 米， ( 详见平面布置图 ) 高压线沿外围四周走向，高度距地面约12 米左右。塔吊基础坐于各主楼几侧，塔机前臂长56 米，距高压线约 40 米，按照《施工现场临时用电安全技术规范》 JGJ46-88 之规定对达不到安全距离的设备，必须采取防护措施。三. 安全距离1、 防护设施与外电线路之间的最小安全距离外电线路额定电压 (kv) ?10 35 110 220 330 500 最小安全距离 (m) 1.7 2.0 2.5 4.0 5.0 6.0 注:220j 、330j 、500j 系指中性点直接接地系统。2、 在建工程 ( 含脚手架具 ) 的外侧边缘与外电架空线路的边线之间必须保持最小的安全距离。最小安全操作距离 (m) 外电线路电压 1kv 以下 1 — 10kv 3 — 110kv 154 — 220kv 330 — 500kv 最小安全操作距离 4 6 8 10 15 四、外电防护措施( 一) 、防护架基础架设在塔吊作业半径范围内每隔20 米下部用脚手架固定，采用φ 48 钢管立杆间距800*600*600 米，大横杆高 1.8 米，小横杆间距1.8 米，基础采用 1000*800*800钢筋砼独立基础，内设钢筋?10@150钢筋网架。钢管埋入砼深度为600，立杆横向间距 0.6 米。离地 200 处设扫地杆连接 ; ...
