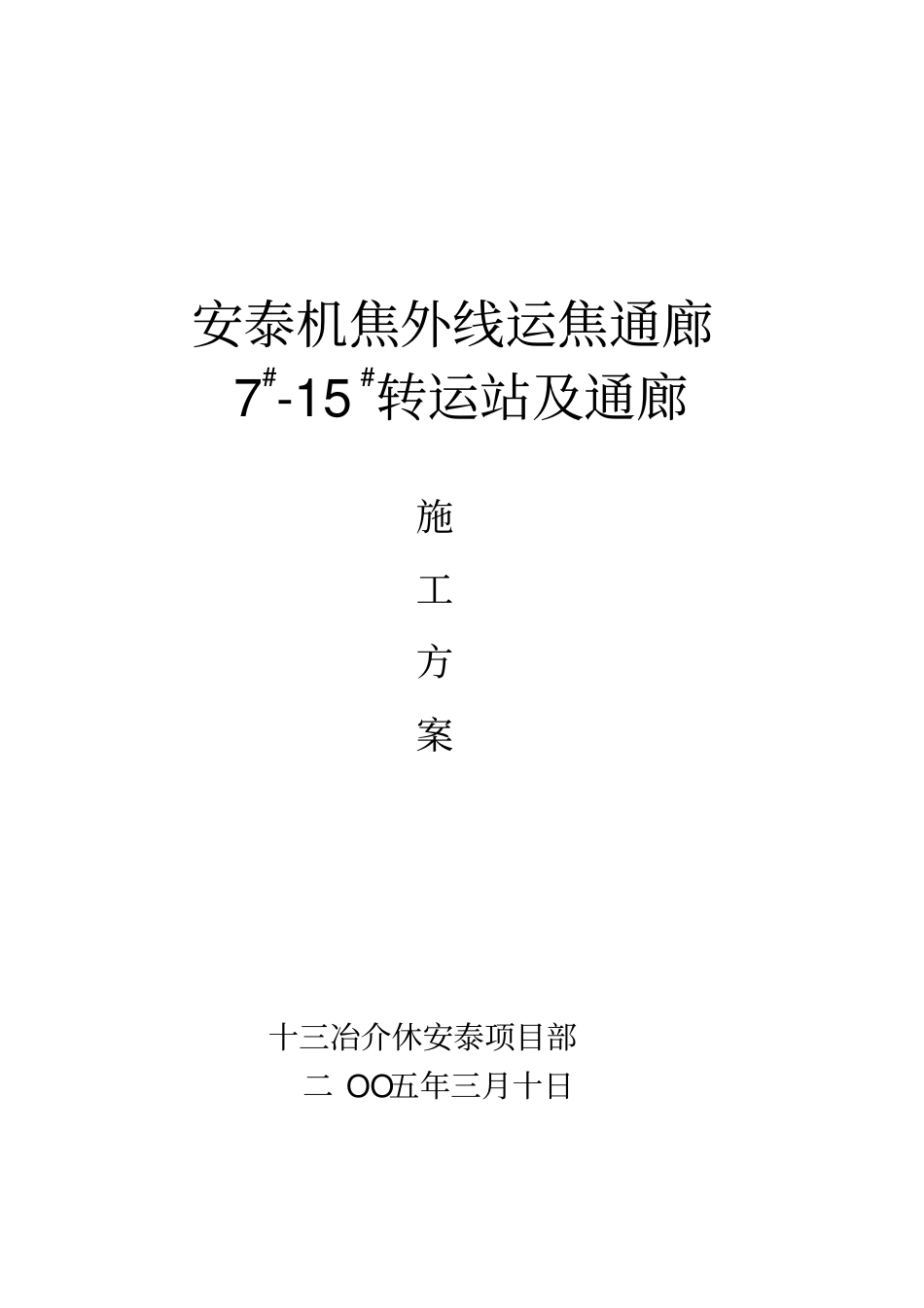

外线通廊方案汇总_第1页
1/17

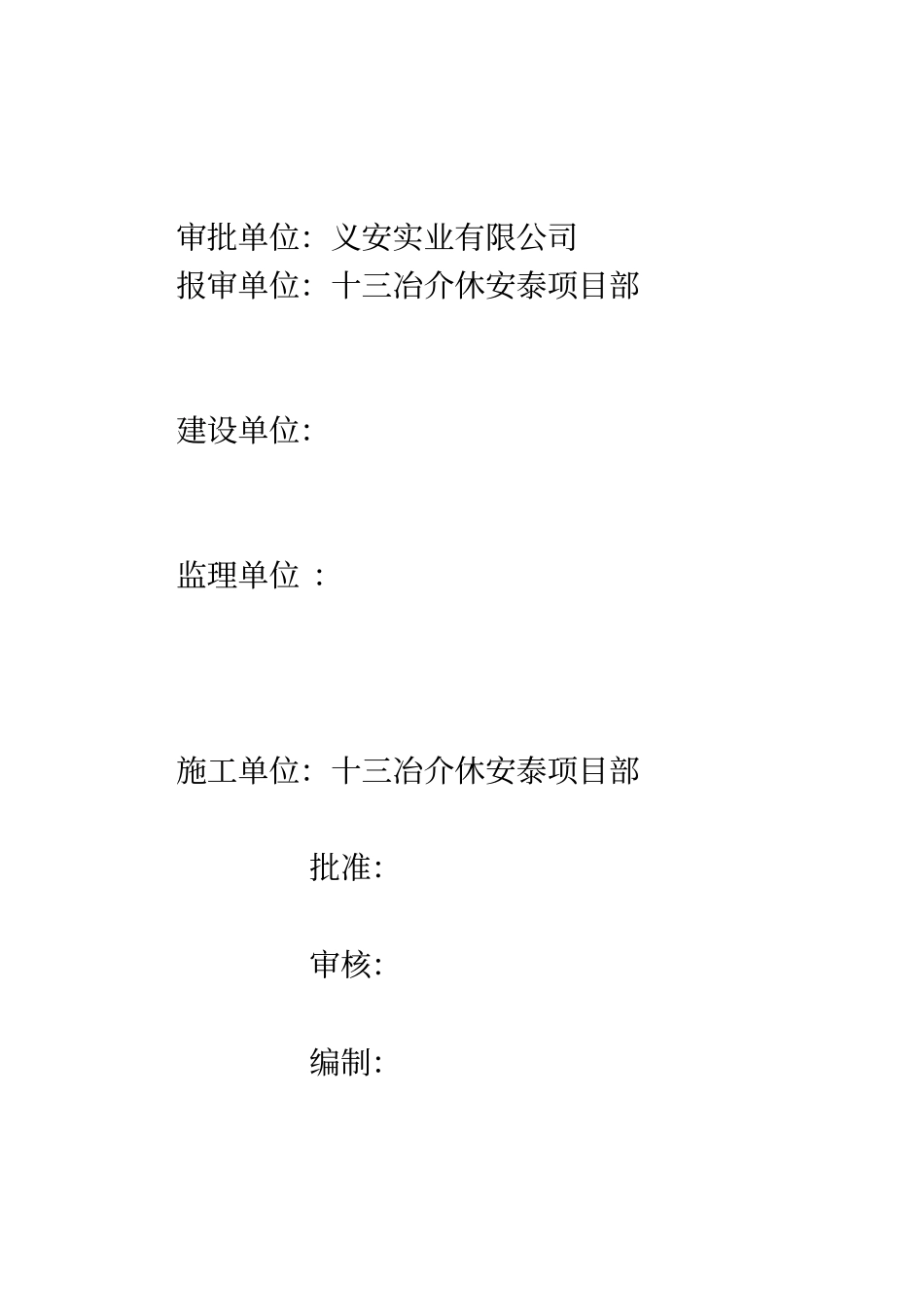

外线通廊方案汇总_第2页
2/17

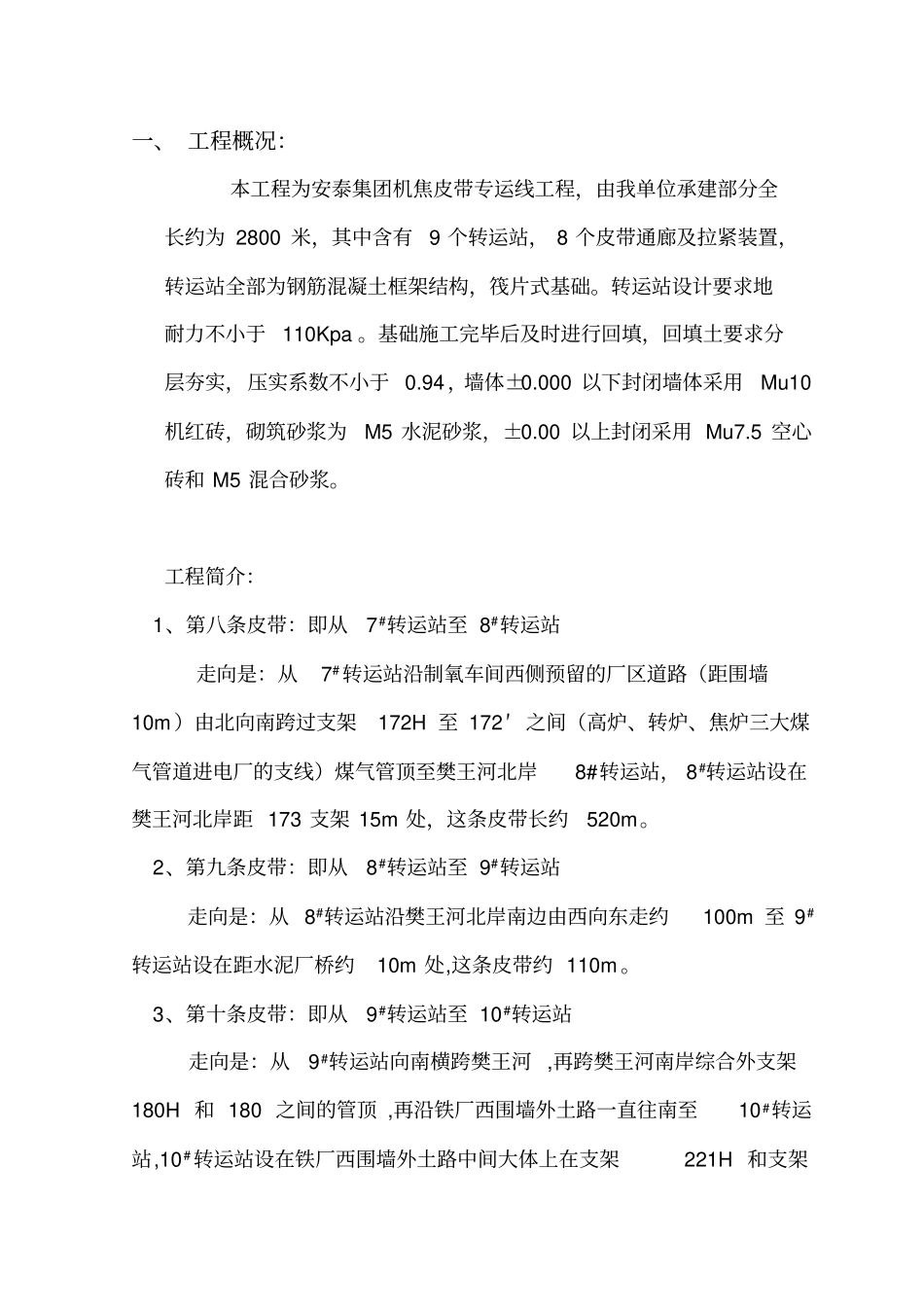

外线通廊方案汇总_第3页
3/17
安泰机焦外线运焦通廊7#-15#转运站及通廊施工方案十三冶介休安泰项目部二 OO五年三月十日审批单位:义安实业有限公司报审单位:十三冶介休安泰项目部建设单位:监理单位 :施工单位:十三冶介休安泰项目部批准:审核:编制:一、 工程概况:本工程为安泰集团机焦皮带专运线工程,由我单位承建部分全长约为 2800 米,其中含有9 个转运站, 8 个皮带通廊及拉紧装置,转运站全部为钢筋混凝土框架结构,筏片式基础。转运站设计要求地耐力不小于110Kpa 。基础施工完毕后及时进行回填,回填土要求分层夯实,压实系数不小于 0.94,墙体±0.000 以下封闭墙体采用Mu10机红砖,砌筑砂浆为M5 水泥砂浆,±0.00 以上封闭采用 Mu7.5 空心砖和 M5 混合砂浆。工程简介:1、第八条皮带:即从7#转运站至 8#转运站走向是:从7#转运站沿制氧车间西侧预留的厂区道路(距围墙10m )由北向南跨过支架172H 至 172′ 之间(高炉、转炉、焦炉三大煤气管道进电厂的支线)煤气管顶至樊王河北岸8#转运站, 8#转运站设在樊王河北岸距 173 支架 15m 处,这条皮带长约520m。2、第九条皮带:即从8#转运站至 9#转运站走向是:从 8#转运站沿樊王河北岸南边由西向东走约100m 至 9#转运站设在距水泥厂桥约10m 处,这条皮带约 110m 。3、第十条皮带:即从9#转运站至 10#转运站走向是:从9#转运站向南横跨樊王河 ,再跨樊王河南岸综合外支架180H 和 180 之间的管顶 ,再沿铁厂西围墙外土路一直往南至10#转运站,10#转运站设在铁厂西围墙外土路中间大体上在支架221H 和支架222H 之间区域范围内 ,全长约 860m 。4、第十一条皮带:即从10 #转运站至 11#转运站走向是:从 10#转运站由西往东横跨221H 和 222H 支架之间的焦炉煤气管道支架进入铁厂西南角,距磅房 12m 处。这条皮带长约40m 。5、第十二条皮带:即从11 #转运站至 10#转运站走向是:从11#转运站沿铁厂南围墙约1.5m内由西往东跨过磅房、门房至铁厂返矿地下通廊边至12#转运站,(该转运站为了躲开地下光缆,必须骑在围墙上,墙内外各两条支架腿),皮带长约 145m 。6、第十三条皮带:即从12 #转运站至 13#转运站走向是:从 12#转运站由北往南横跨张义公路到烧结厂北围墙内约100m 处,到达 13#转运站, 13#转运站距铁厂焦、矿受料坑约20m ,该条皮带长约 115m 。13#转运站焦炭可落地,也可继续往南上站台至14#转运站。7、第十四条皮带:即从13 #转运站至 14#转运站走...
