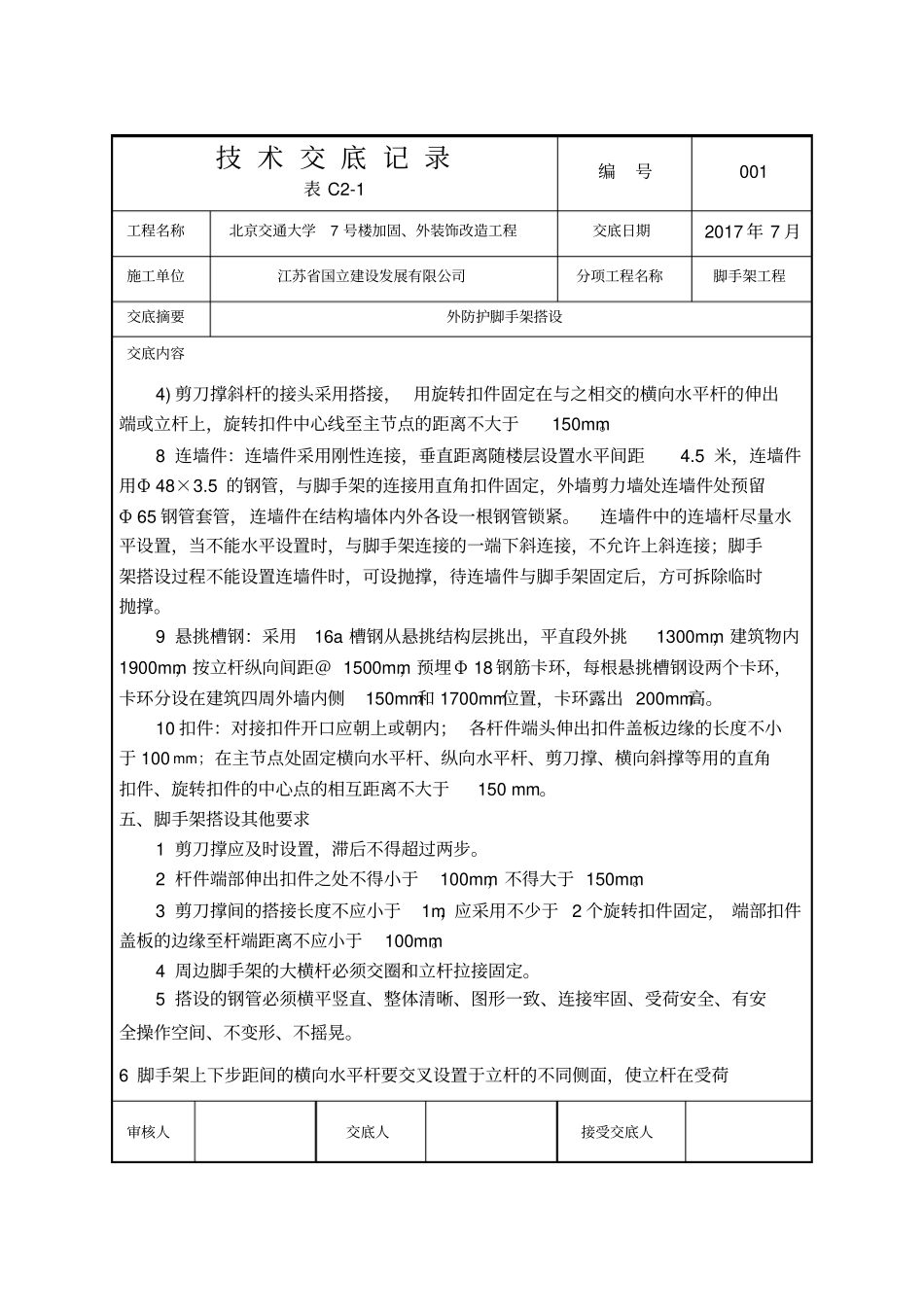

技 术 交 底 记 录表 C2-1 编号001工程名称北京交通大学7 号楼加固、外装饰改造工程交底日期2017 年 7 月施工单位江苏省国立建设发展有限公司分项工程名称脚手架工程交底摘要外防护脚手架搭设交底内容一、外防护架设计总体思路本项目由于工期紧张、施工作业面小严重影响施工进度，为保证屋面拆除新做、钢结构及外墙 ECP板施工正常进行的同时应在钢柱安装完成后开始搭设防护架，外防护架主要采用双排落地式防护架，此防护架不仅做安全防护使用，兼做后期外墙装修操作使用。防护架施工中，应兼顾入口等。二、材料选用钢管选用 φ 48，壁厚 3.5mm；扣件分为直角扣件、回转扣件、对接扣件，必须符合 GB3287-82《可锻铸铁分类及技术条件》的规定；脚手板：用木脚手板或竹脚手板；安全网：密目网 1600×6000mm；三、脚手架设计双排落地式脚手架（从室外地面 -0.6 搭设双排落地式钢管扣件脚手架至屋面11.7处, 高出屋架部分为 1.5M 单杆防护架）。双排落地式脚手架，搭设高度12 米，采用 Φ 48×3.5 钢管脚手架，立杆纵距为1000mm，横距为 1500，横杆步距为 1.7m，横向水平杆间距为1.0m。脚手板采用 50mm厚木脚手板。外侧满挂密目安全网。脚手架构造按《建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011 和 J84-2011 》要求。连墙件设置按两步两跨一道设置，和外墙柱连接固定。四、构造要求及技术措施1 脚手架是装修工程施工过程中，用于拆除防护、外墙施工等施工架子，必须满足以下要求： 1) 有足够的面积能满足施工人员作业，堆放材料和防护的需要。2) 构造合理，搭设和运输方便，能多次周转使用，尽量节约材料。2 立杆：立杆接头用对接扣件连接，立杆与大横杆连接采用直角扣件连接。审核人交底人接受交底人技 术 交 底 记 录表 C2-1 编号001工程名称北京交通大学7 号楼加固、外装饰改造工程交底日期2017 年 7 月施工单位江苏省国立建设发展有限公司分项工程名称脚手架工程交底摘要外防护脚手架搭设交底内容两个相邻立杆接头不得在同步同跨内，且高度方向至少错开800mm。各接头中心距主节点的距离不大于步距的1/3 。3 立杆在顶部搭接时，搭接长度不小于1000m，必须等距设三个旋转扣件固定，端部扣件盖板边缘到杆端的距离不小于100mm。落地脚手架立杆底部必须支撑在硬化的面层上。4 大横杆：大横杆设于小横杆上，立杆的内侧，用直角扣件与立杆连接扣紧，横杆采用 6 米钢管搭设，接头采用对接扣...
