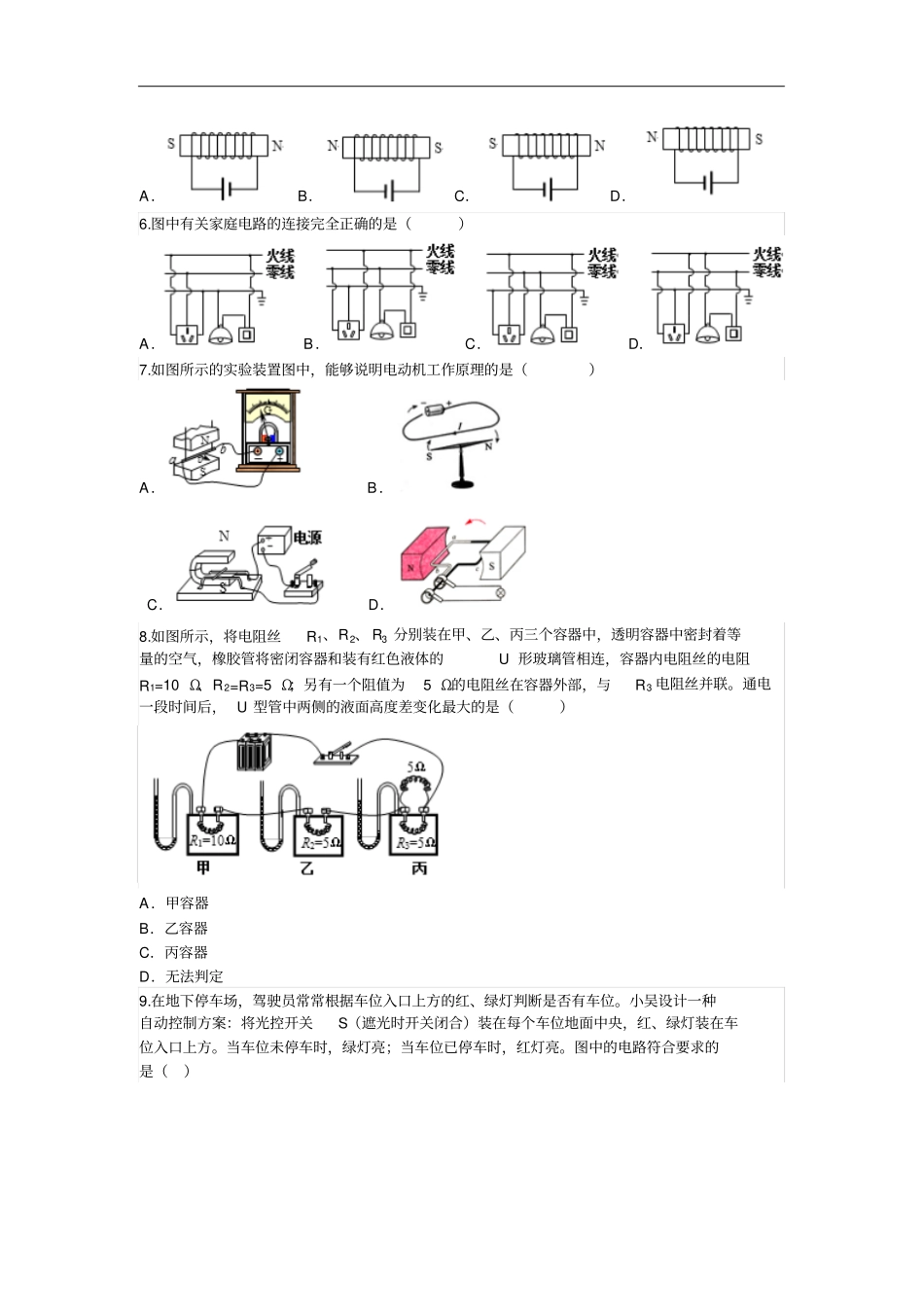

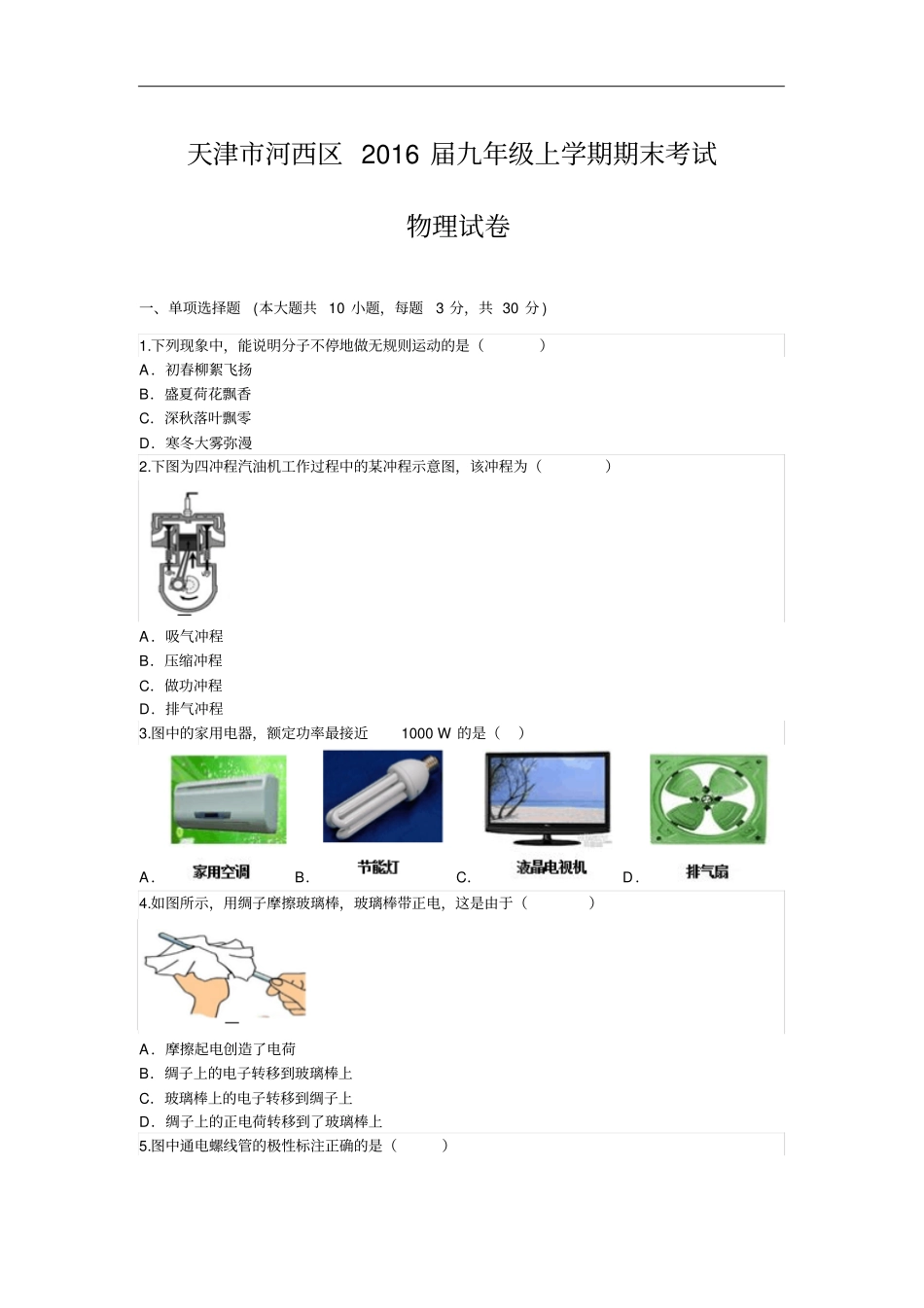

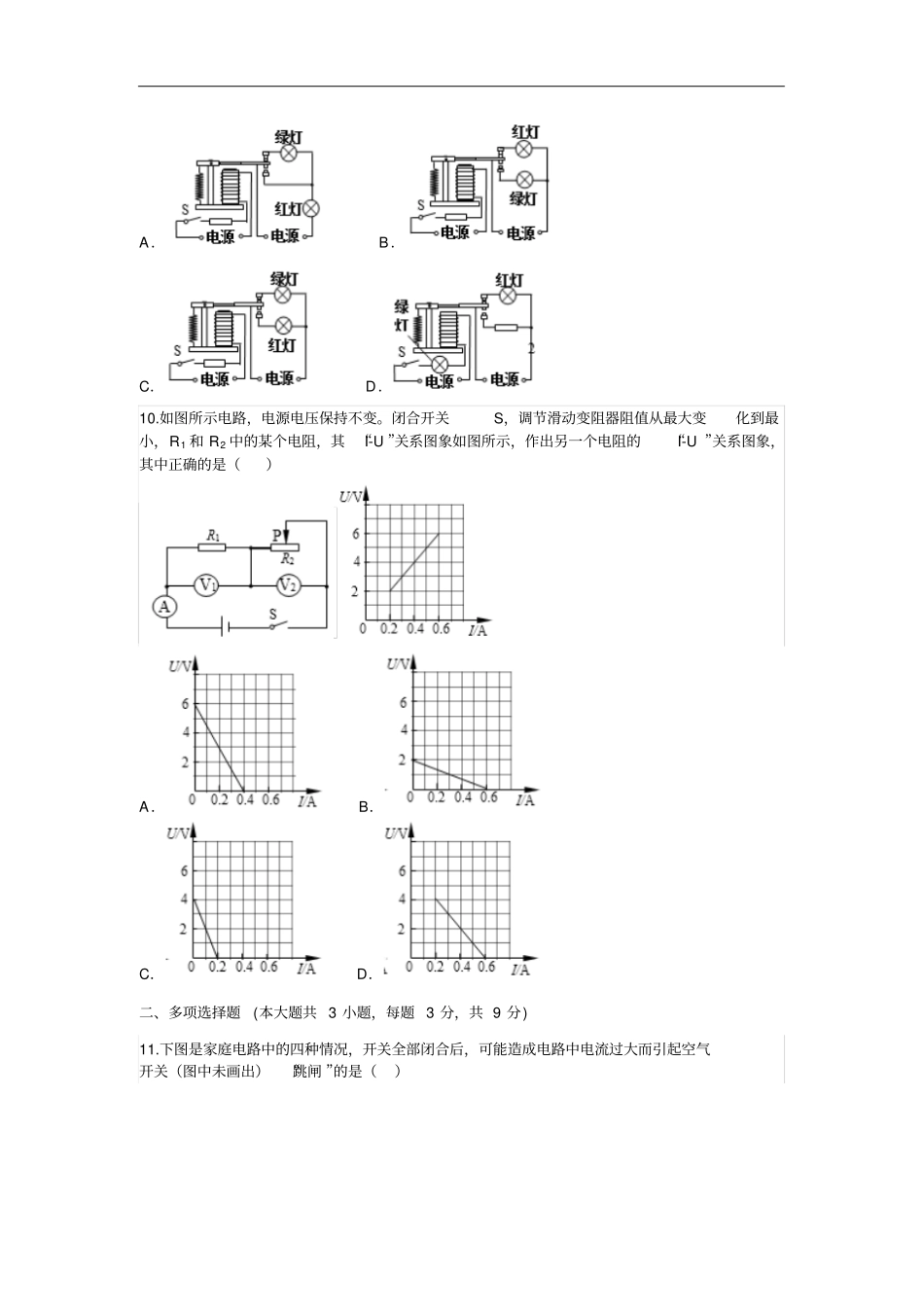

天津市河西区 2016 届九年级上学期期末考试物理试卷一、单项选择题(本大题共 10 小题，每题3 分，共 30 分 ) 1.下列现象中，能说明分子不停地做无规则运动的是（）A．初春柳絮飞扬B．盛夏荷花飘香C．深秋落叶飘零D．寒冬大雾弥漫2.下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3.图中的家用电器，额定功率最接近1000 W 的是（）A．B．C．D．4.如图所示，用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（）A．摩擦起电创造了电荷B．绸子上的电子转移到玻璃棒上C．玻璃棒上的电子转移到绸子上D．绸子上的正电荷转移到了玻璃棒上5.图中通电螺线管的极性标注正确的是（）A．B．C．D．6.图中有关家庭电路的连接完全正确的是（）A．B．C．D．7.如图所示的实验装置图中，能够说明电动机工作原理的是（）A．B．C．D．8.如图所示，将电阻丝R1、R2、 R3 分别装在甲、乙、丙三个容器中，透明容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的U 形玻璃管相连，容器内电阻丝的电阻R1=10 Ω、R2=R3=5 Ω；另有一个阻值为5 Ω的电阻丝在容器外部，与R3 电阻丝并联。通电一段时间后， U 型管中两侧的液面高度差变化最大的是（）A．甲容器B．乙容器C．丙容器D．无法判定9.在地下停车场，驾驶员常常根据车位入口上方的红、绿灯判断是否有车位。小吴设计一种自动控制方案：将光控开关S（遮光时开关闭合）装在每个车位地面中央，红、绿灯装在车位入口上方。当车位未停车时，绿灯亮；当车位已停车时，红灯亮。图中的电路符合要求的是（）A．B．C．D．10.如图所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1 和 R2 中的某个电阻，其“I-U ”关系图象如图所示，作出另一个电阻的“I-U ”关系图象，其中正确的是（）A．B．C．D．二、多项选择题(本大题共 3 小题，每题 3 分，共 9 分) 11.下图是家庭电路中的四种情况，开关全部闭合后，可能造成电路中电流过大而引起空气开关（图中未画出）“跳闸 ”的是（）A．B．C．D．12.晓亮同学为了探究“电磁铁的磁性强弱与哪些因素有关”，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。则下列说法中正确的是（）A．利用电磁铁吸引大头针数目的多少，来显示它磁性的强弱B．要使电磁铁的磁性增强，滑动变阻器的滑片应向左滑动C．图中两电磁铁的线圈串联是为了研究磁性强弱与电流的关系D．该...
