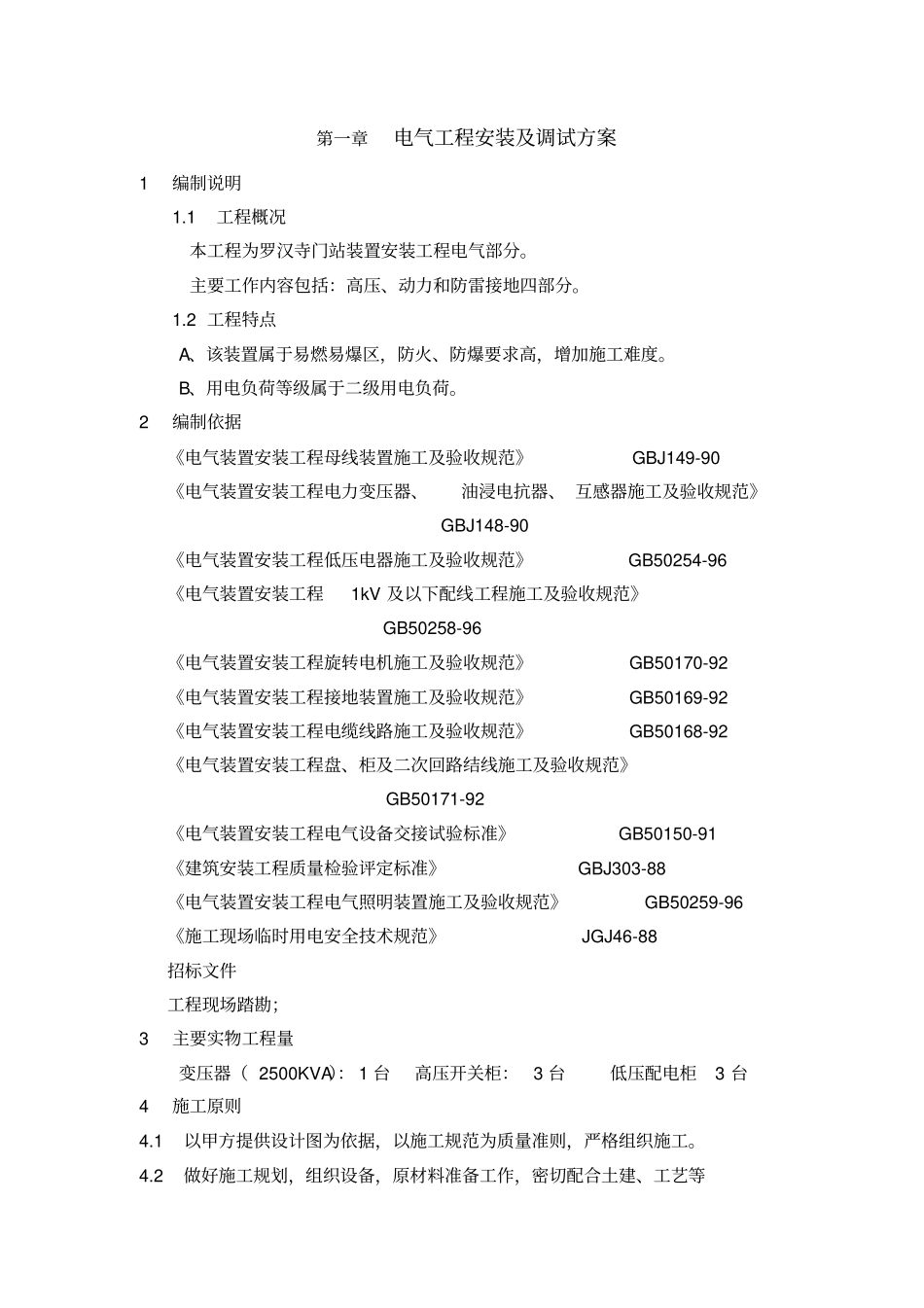

第一章电气工程安装及调试方案1编制说明1.1工程概况本工程为罗汉寺门站装置安装工程电气部分。主要工作内容包括：高压、动力和防雷接地四部分。1.2 工程特点A、该装置属于易燃易爆区，防火、防爆要求高，增加施工难度。B、用电负荷等级属于二级用电负荷。2编制依据《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 《电气装置安装工程电力变压器、油浸电抗器、 互感器施工及验收规范》 GBJ148-90 《电气装置安装工程低压电器施工及验收规范》 GB50254-96 《电气装置安装工程1kV 及以下配线工程施工及验收规范》 GB50258-96 《电气装置安装工程旋转电机施工及验收规范》 GB50170-92 《电气装置安装工程接地装置施工及验收规范》 GB50169-92 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB50171-92 《电气装置安装工程电气设备交接试验标准》 GB50150-91 《建筑安装工程质量检验评定标准》 GBJ303-88 《电气装置安装工程电气照明装置施工及验收规范》 GB50259-96 《施工现场临时用电安全技术规范》 JGJ46-88 招标文件工程现场踏勘；3主要实物工程量变压器（ 2500KVA）： 1 台高压开关柜：3 台低压配电柜3 台4施工原则4.1以甲方提供设计图为依据，以施工规范为质量准则，严格组织施工。4.2做好施工规划，组织设备，原材料准备工作，密切配合土建、工艺等专业确保施工进度4.3熟悉图纸，各种技术文件，做好调试工作。4.4金属构件支架必需做好防腐处理，按图纸要求施工。4.5配合甲方、监理单位做好质量检查及评审工作，办好中间交接手续。5施工方法及技术措施5.1高压电气安装施工方法本工程的高压电气包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。一、变压器安装施工1、安装工艺流程：电力变压器安装工艺流程如下图所示2、基础验收施工准备基础轨道安装基础验收运输设备开箱检查盘柜安装电容器安装绝缘油处理变压器安装器身检 查变 压 器干燥开关设备安装套 穿墙管板安装设备保护接地接接地地极干线安装母线安装二次线安装负荷接线调整、试验、试操作试运行前检查供电部门检查试运行竣工验收变压器就位前，要先对基础进行验收，并填写“设备基础验收记录”基础的中心与标高应符合工程设计需要，轨距应与变压器轮距相吻合，具体要求 : 2.1轨道水平误差不应超过5mm. 2.2实际轨道不应...
