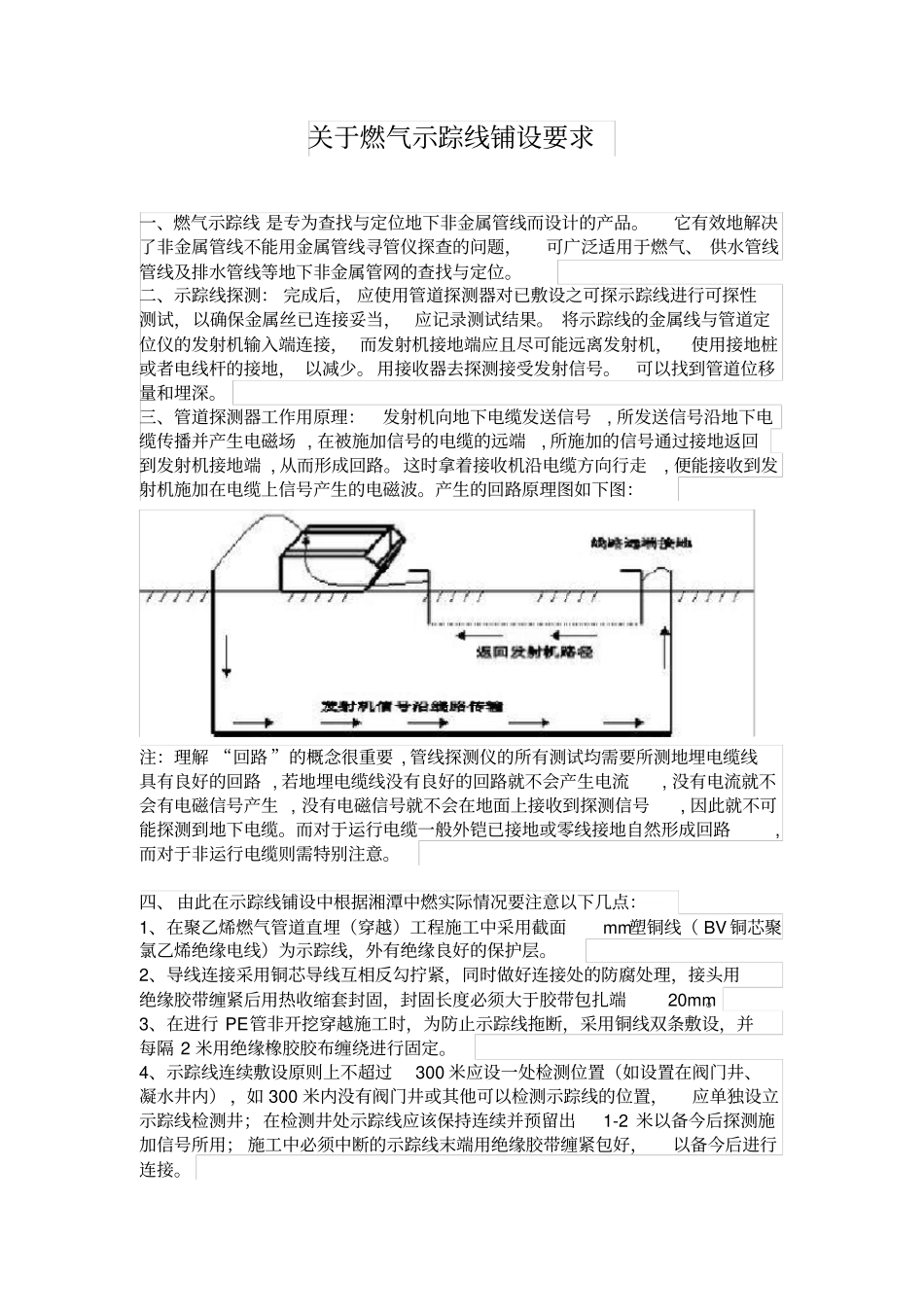

关于燃气示踪线铺设要求一、燃气示踪线 是专为查找与定位地下非金属管线而设计的产品。它有效地解决了非金属管线不能用金属管线寻管仪探查的问题，可广泛适用于燃气、 供水管线管线及排水管线等地下非金属管网的查找与定位。二、示踪线探测： 完成后， 应使用管道探测器对已敷设之可探示踪线进行可探性测试，以确保金属丝已连接妥当， 应记录测试结果。 将示踪线的金属线与管道定位仪的发射机输入端连接， 而发射机接地端应且尽可能远离发射机，使用接地桩或者电线杆的接地， 以减少。 用接收器去探测接受发射信号。可以找到管道位移量和埋深。三、管道探测器工作用原理：发射机向地下电缆发送信号, 所发送信号沿地下电缆传播并产生电磁场 , 在被施加信号的电缆的远端, 所施加的信号通过接地返回到发射机接地端 , 从而形成回路。这时拿着接收机沿电缆方向行走, 便能接收到发射机施加在电缆上信号产生的电磁波。产生的回路原理图如下图：注：理解 “回路 ”的概念很重要 , 管线探测仪的所有测试均需要所测地埋电缆线具有良好的回路 , 若地埋电缆线没有良好的回路就不会产生电流, 没有电流就不会有电磁信号产生 , 没有电磁信号就不会在地面上接收到探测信号, 因此就不可能探测到地下电缆。而对于运行电缆一般外铠已接地或零线接地自然形成回路,而对于非运行电缆则需特别注意。四、 由此在示踪线铺设中根据湘潭中燃实际情况要注意以下几点：1、在聚乙烯燃气管道直埋（穿越）工程施工中采用截面mm塑铜线（ BV 铜芯聚氯乙烯绝缘电线）为示踪线，外有绝缘良好的保护层。2、导线连接采用铜芯导线互相反勾拧紧，同时做好连接处的防腐处理，接头用绝缘胶带缠紧后用热收缩套封固，封固长度必须大于胶带包扎端20mm。3、在进行 PE管非开挖穿越施工时，为防止示踪线拖断，采用铜线双条敷设，并每隔 2 米用绝缘橡胶胶布缠绕进行固定。4、示踪线连续敷设原则上不超过300 米应设一处检测位置（如设置在阀门井、凝水井内） ，如 300 米内没有阀门井或其他可以检测示踪线的位置，应单独设立示踪线检测井；在检测井处示踪线应该保持连续并预留出1-2 米以备今后探测施加信号所用； 施工中必须中断的示踪线末端用绝缘胶带缠紧包好，以备今后进行连接。
