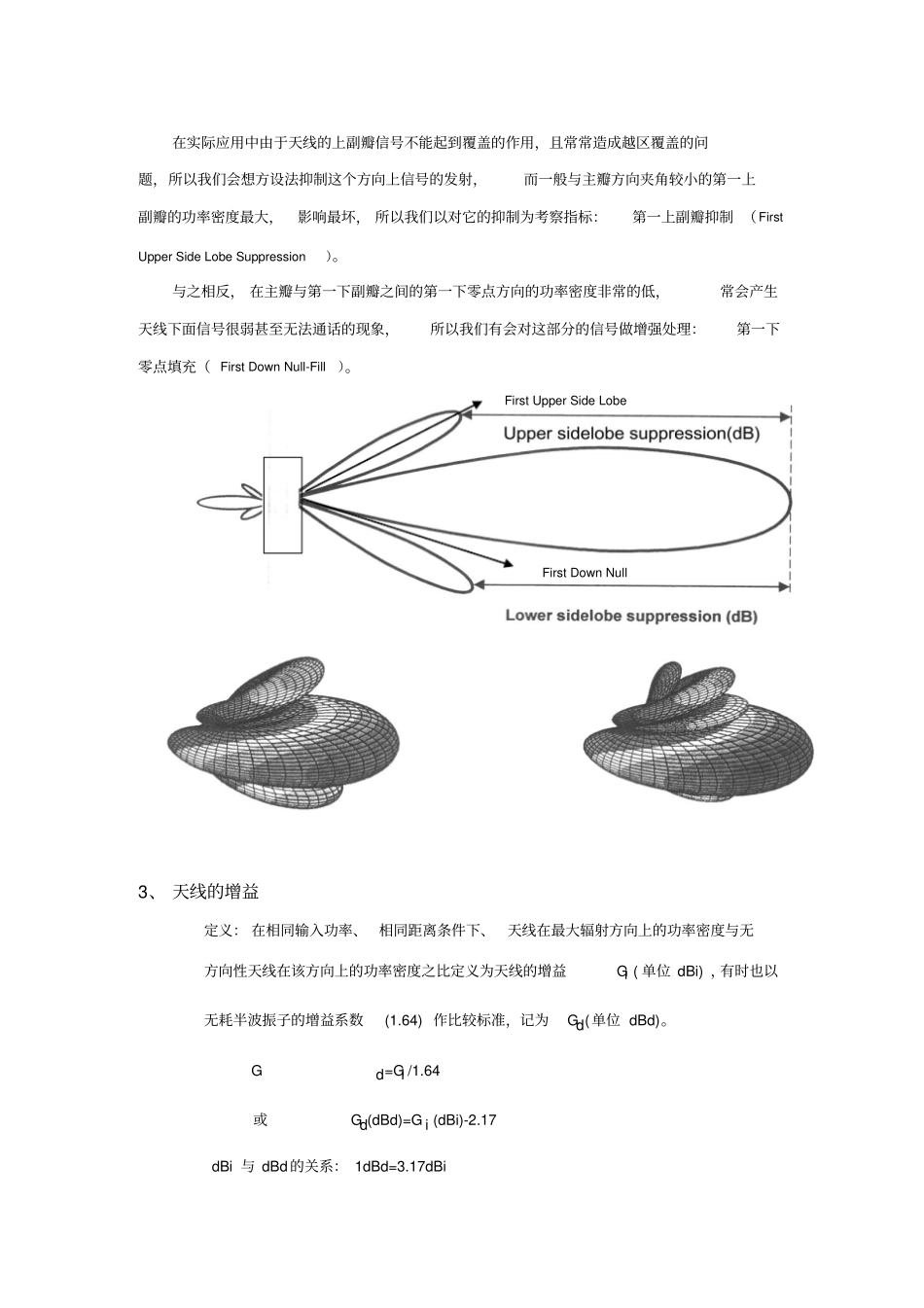

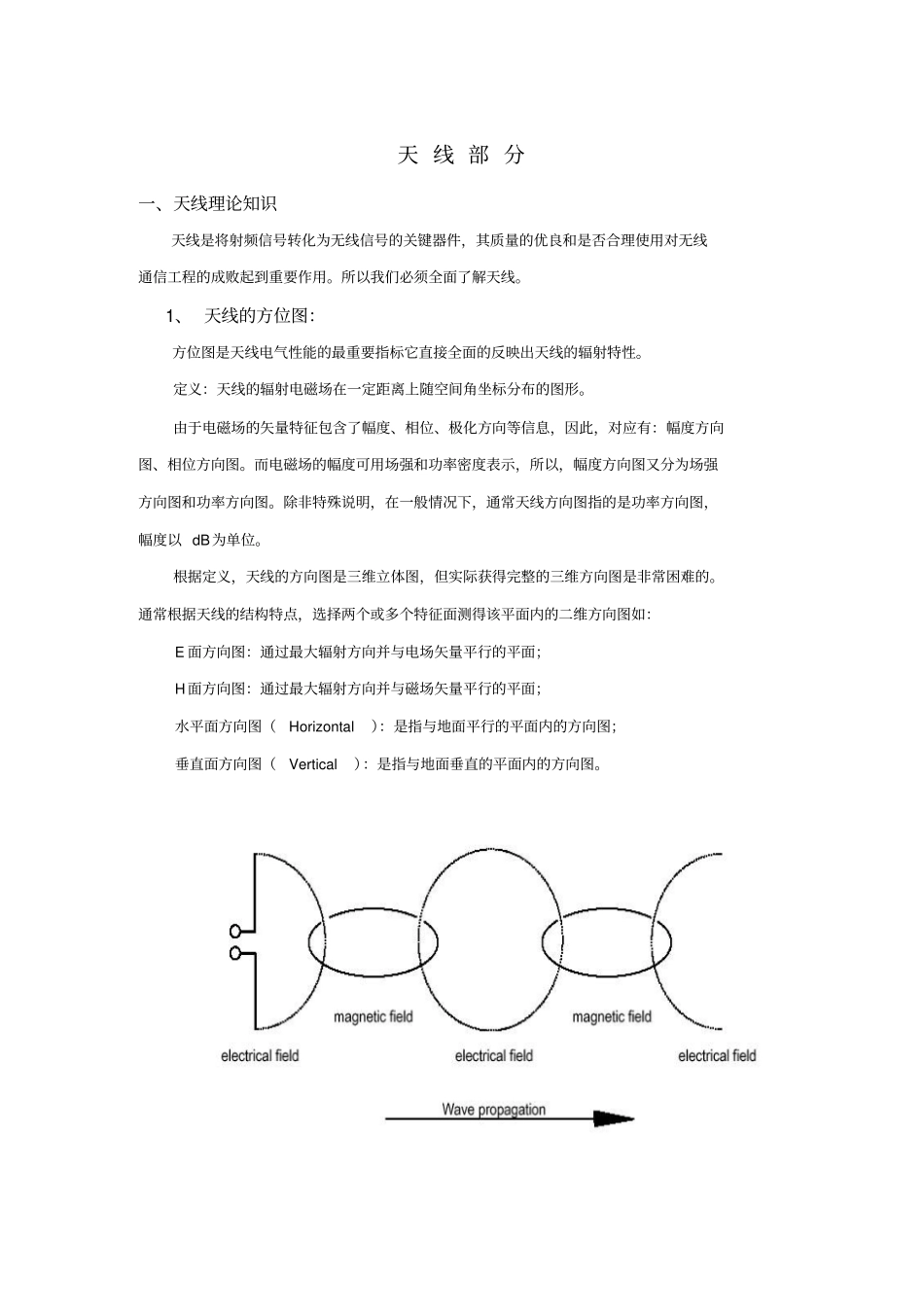

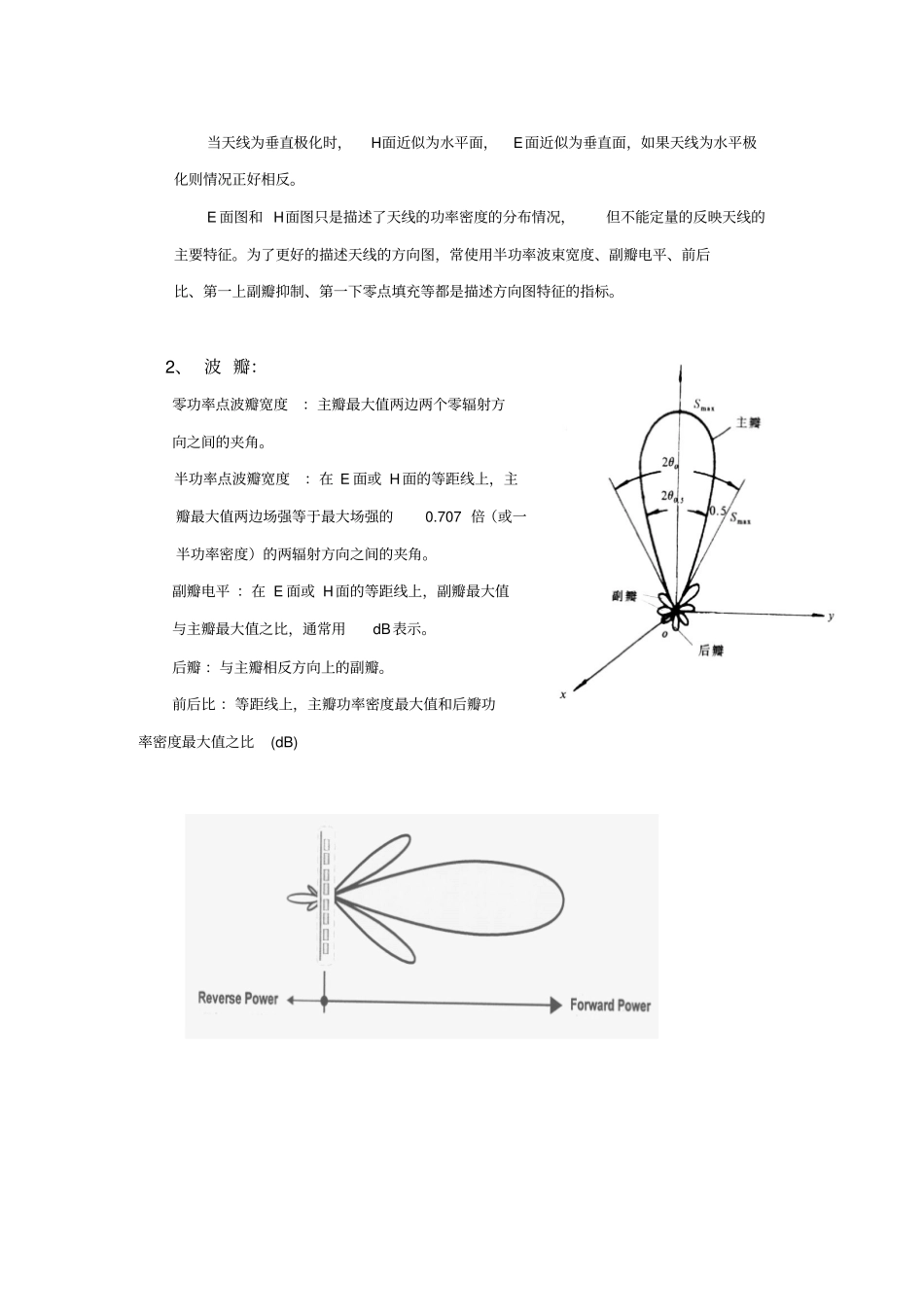

天 线 部 分一、天线理论知识天线是将射频信号转化为无线信号的关键器件,其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。所以我们必须全面了解天线。1、 天线的方位图:方位图是天线电气性能的最重要指标它直接全面的反映出天线的辐射特性。定义:天线的辐射电磁场在一定距离上随空间角坐标分布的图形。由于电磁场的矢量特征包含了幅度、相位、极化方向等信息,因此,对应有:幅度方向图、相位方向图。而电磁场的幅度可用场强和功率密度表示,所以,幅度方向图又分为场强方向图和功率方向图。除非特殊说明,在一般情况下,通常天线方向图指的是功率方向图,幅度以 dB为单位。根据定义,天线的方向图是三维立体图,但实际获得完整的三维方向图是非常困难的。通常根据天线的结构特点,选择两个或多个特征面测得该平面内的二维方向图如:E 面方向图:通过最大辐射方向并与电场矢量平行的平面;H面方向图:通过最大辐射方向并与磁场矢量平行的平面;水平面方向图(Horizontal):是指与地面平行的平面内的方向图;垂直面方向图(Vertical):是指与地面垂直的平面内的方向图。当天线为垂直极化时,H面近似为水平面,E面近似为垂直面,如果天线为水平极化则情况正好相反。E 面图和 H面图只是描述了天线的功率密度的分布情况,但不能定量的反映天线的主要特征。为了更好的描述天线的方向图,常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。2、 波 瓣:零功率点波瓣宽度:主瓣最大值两边两个零辐射方向之间的夹角。半功率点波瓣宽度:在 E 面或 H面的等距线上,主瓣最大值两边场强等于最大场强的0.707 倍(或一半功率密度)的两辐射方向之间的夹角。副瓣电平 :在 E 面或 H面的等距线上,副瓣最大值与主瓣最大值之比,通常用dB表示。后瓣 :与主瓣相反方向上的副瓣。前后比 :等距线上,主瓣功率密度最大值和后瓣功率密度最大值之比(dB) 在实际应用中由于天线的上副瓣信号不能起到覆盖的作用,且常常造成越区覆盖的问题,所以我们会想方设法抑制这个方向上信号的发射,而一般与主瓣方向夹角较小的第一上副瓣的功率密度最大,影响最坏, 所以我们以对它的抑制为考察指标:第一上副瓣抑制 ( First Upper Side Lobe Suppression)。与之相反, 在主瓣与第一下副瓣之间的第一下零点方向的功率密度非常的低,常会产生天线下面信号很弱甚至无法通话的现象...
