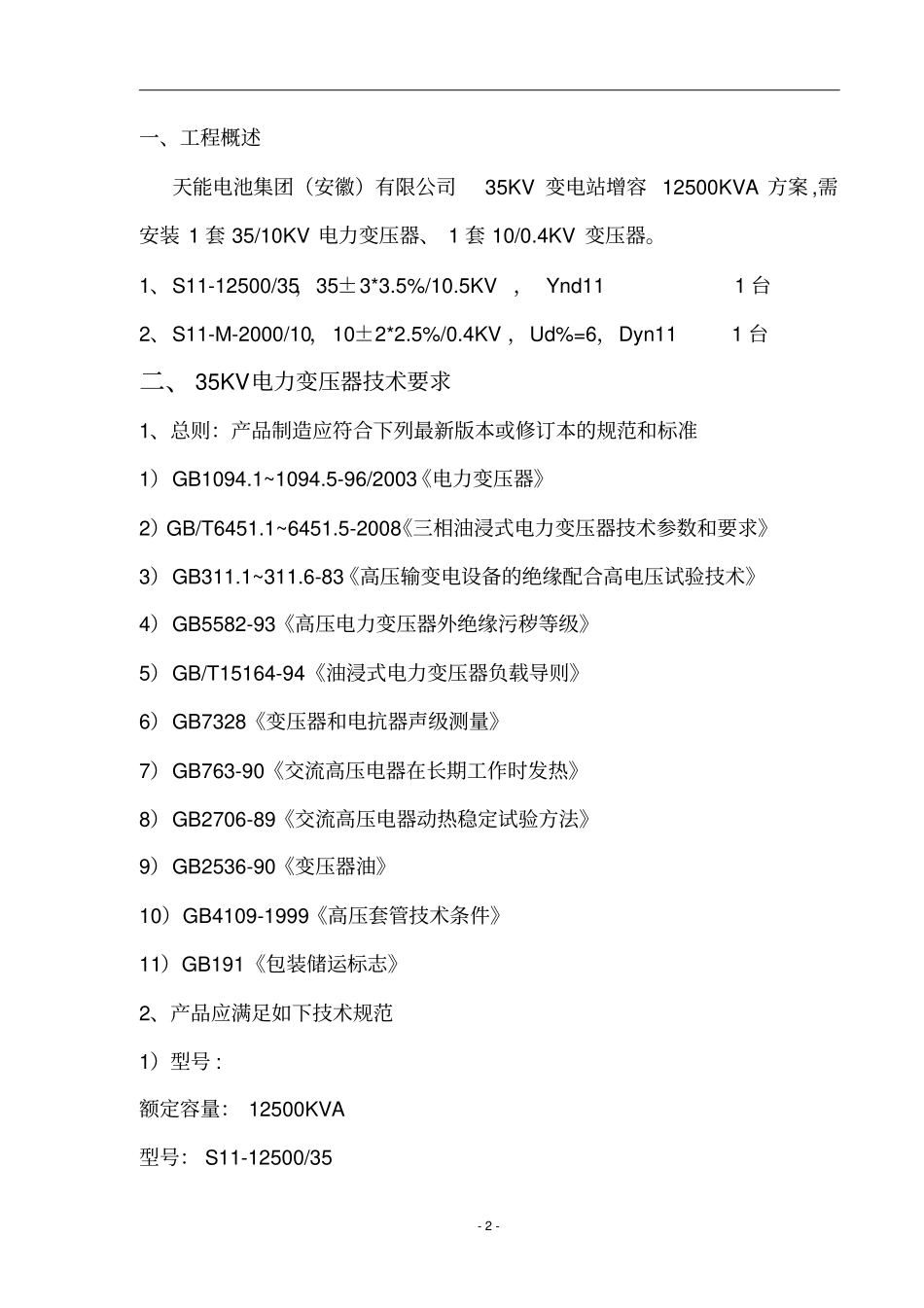

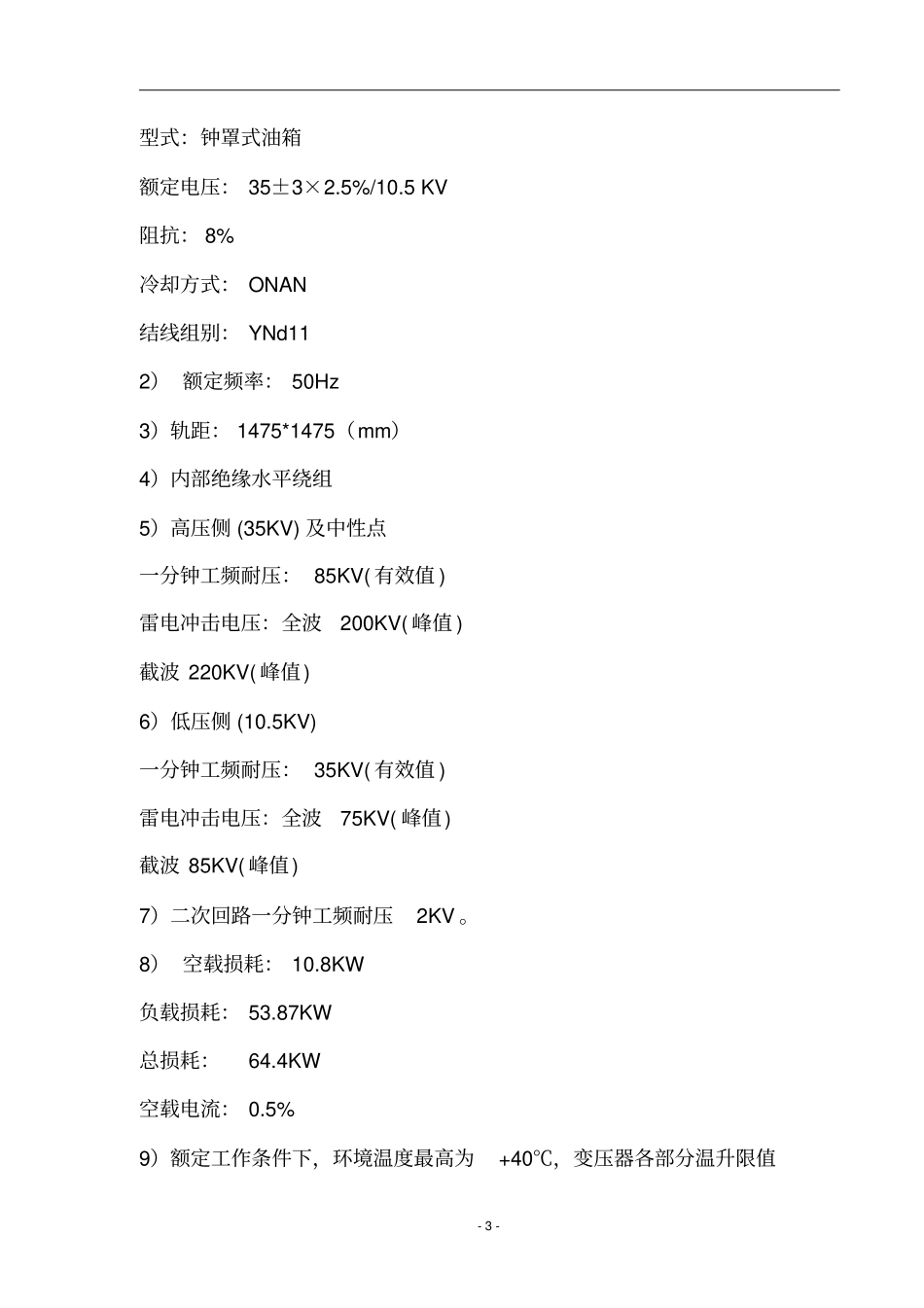

- 1 - 天能电池集团（安徽）有限公司二期 35KV 及 10KV 变压器技术协议2013/2/5 - 2 - 一、工程概述天能电池集团（安徽）有限公司35KV 变电站增容 12500KVA 方案 ,需安装 1 套 35/10KV 电力变压器、 1 套 10/0.4KV 变压器。1、S11-12500/35，35±3*3.5%/10.5KV ， Ynd11 1 台2、S11-M-2000/10，10±2*2.5%/0.4KV ，Ud%=6，Dyn11 1 台二、 35KV电力变压器技术要求1、总则：产品制造应符合下列最新版本或修订本的规范和标准1）GB1094.1~1094.5-96/2003《电力变压器》2）GB/T6451.1~6451.5-2008《三相油浸式电力变压器技术参数和要求》3）GB311.1~311.6-83《高压输变电设备的绝缘配合高电压试验技术》4）GB5582-93《高压电力变压器外绝缘污秽等级》5）GB/T15164-94《油浸式电力变压器负载导则》6）GB7328《变压器和电抗器声级测量》7）GB763-90《交流高压电器在长期工作时发热》8）GB2706-89《交流高压电器动热稳定试验方法》9）GB2536-90《变压器油》10）GB4109-1999《高压套管技术条件》11）GB191《包装储运标志》2、产品应满足如下技术规范1）型号 : 额定容量： 12500KVA 型号： S11-12500/35 - 3 - 型式：钟罩式油箱额定电压： 35±3×2.5%/10.5 KV 阻抗： 8% 冷却方式： ONAN 结线组别： YNd11 2） 额定频率： 50Hz 3）轨距： 1475*1475（mm）4）内部绝缘水平绕组5）高压侧 (35KV) 及中性点一分钟工频耐压： 85KV( 有效值 ) 雷电冲击电压：全波200KV( 峰值 ) 截波 220KV( 峰值) 6）低压侧 (10.5KV) 一分钟工频耐压： 35KV( 有效值 ) 雷电冲击电压：全波75KV( 峰值) 截波 85KV( 峰值) 7）二次回路一分钟工频耐压2KV 。8） 空载损耗： 10.8KW 负载损耗： 53.87KW 总损耗：64.4KW 空载电流： 0.5% 9）额定工作条件下，环境温度最高为+40℃，变压器各部分温升限值- 4 - 并应不超过下表所列数值：变压器的部位温升限值测量方法线圈65K 电阻法顶层油面55K 温度计法铁芯表面80K 温度计法油箱及结构件表面80K 温度计法10）噪音水平在满载方式下，距离变压器本体2m 处噪音不大于 77db。11）冷却装置冷却器布置应能满足在运行中可以检修或可拆换的要求，本体和冷却器间管道连接应考虑两者不均匀及力臂作用发生的沉降，法兰连接面应精加工以防渗漏，并应设置固定防震支架。散热器采用高效优质产品，可拆卸(PC)片式散热器。12）绝缘油油的闪点不低于 140℃...
