太阳能无线充电电路介绍VIP免费

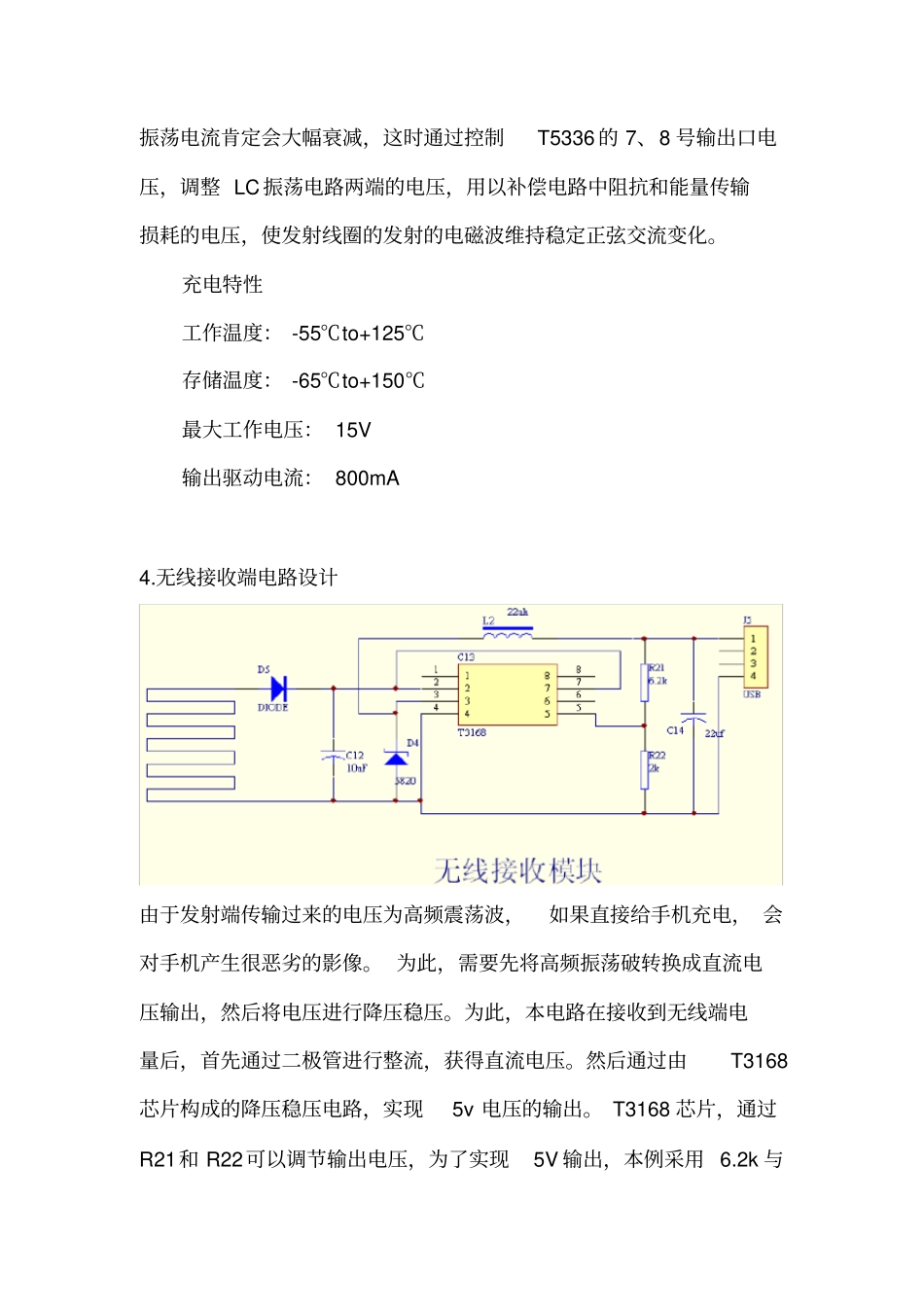

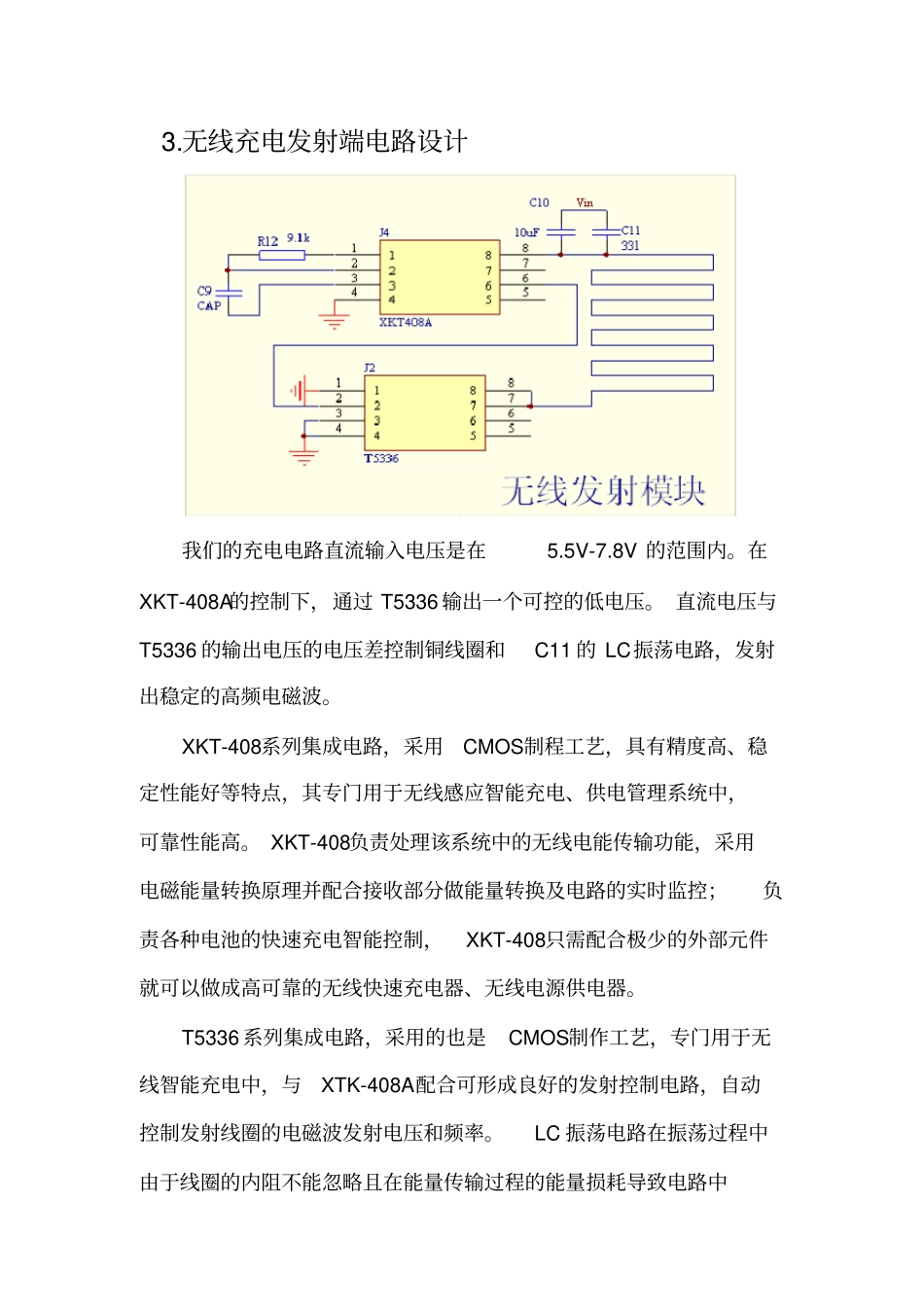

电路讲解：1. 太阳能电池板选型考虑到实际使用需求， 我们采用折叠式太阳能电池板。目前折叠式太阳能电池板中，电池板芯有单晶、多晶、和非晶体三种。其中，单晶电池板效率高质量好，但是价格也高。为了达到预期效果，我们使用的是单晶电池板。电池板输出电压在开路情况下电压最高可达7.8V。2. 无线充电原理无线充电器是指不用传统的充电电源线连接到需要充电的终端设备上的充电器，采用了最新的无线充电技术， 无线充电技术在2007 年获得了20 项专利，多种设备可以使用一台充电基站、手机、MP3 播放器、电动工具和其他的电源适配器的有线充电情况将不会存在了。通过使用线圈之间产生的磁场，神奇的传输电能，电感耦合技术将会成为连接充电基站和设备的桥梁。当前的大部分充电器，例如iPod 和 iPhone，都通过金属电线直接接触的方式，给设备内置电池充电。无线充电技术的优势在于便捷性和通用性。缺点就是效率低和只能提供电能。而 Apple 的 Dock 连接器不仅仅提供电能，同时还能把音频和视频文件通过USB 接口同步到设备上。不过，无线充电技术还是会给WiFi 和电池技术带来进步的。 对于不需要数据传输的设备来说，这一新技术将会大大减少用户所需各种充电器的数量。另外，通过采用无线充电技术，公共移动设备充电站将会有可能成为现实。3.无线充电发射端电路设计我们的充电电路直流输入电压是在5.5V-7.8V 的范围内。在XKT-408A的控制下，通过 T5336 输出一个可控的低电压。 直流电压与T5336 的输出电压的电压差控制铜线圈和C11 的 LC振荡电路，发射出稳定的高频电磁波。XKT-408系列集成电路，采用CMOS制程工艺，具有精度高、稳定性能好等特点，其专门用于无线感应智能充电、供电管理系统中，可靠性能高。 XKT-408负责处理该系统中的无线电能传输功能，采用电磁能量转换原理并配合接收部分做能量转换及电路的实时监控；负责各种电池的快速充电智能控制，XKT-408只需配合极少的外部元件就可以做成高可靠的无线快速充电器、无线电源供电器。T5336 系列集成电路，采用的也是CMOS制作工艺，专门用于无线智能充电中，与XTK-408A配合可形成良好的发射控制电路，自动控制发射线圈的电磁波发射电压和频率。LC 振荡电路在振荡过程中由于线圈的内阻不能忽略且在能量传输过程的能量损耗导致电路中振荡电流肯定会大幅衰减，这时通过控制T5336 的 7、8 号输出口电压，调整 LC 振荡电路两端的电压，用以补偿电路中阻抗和能量传输...
