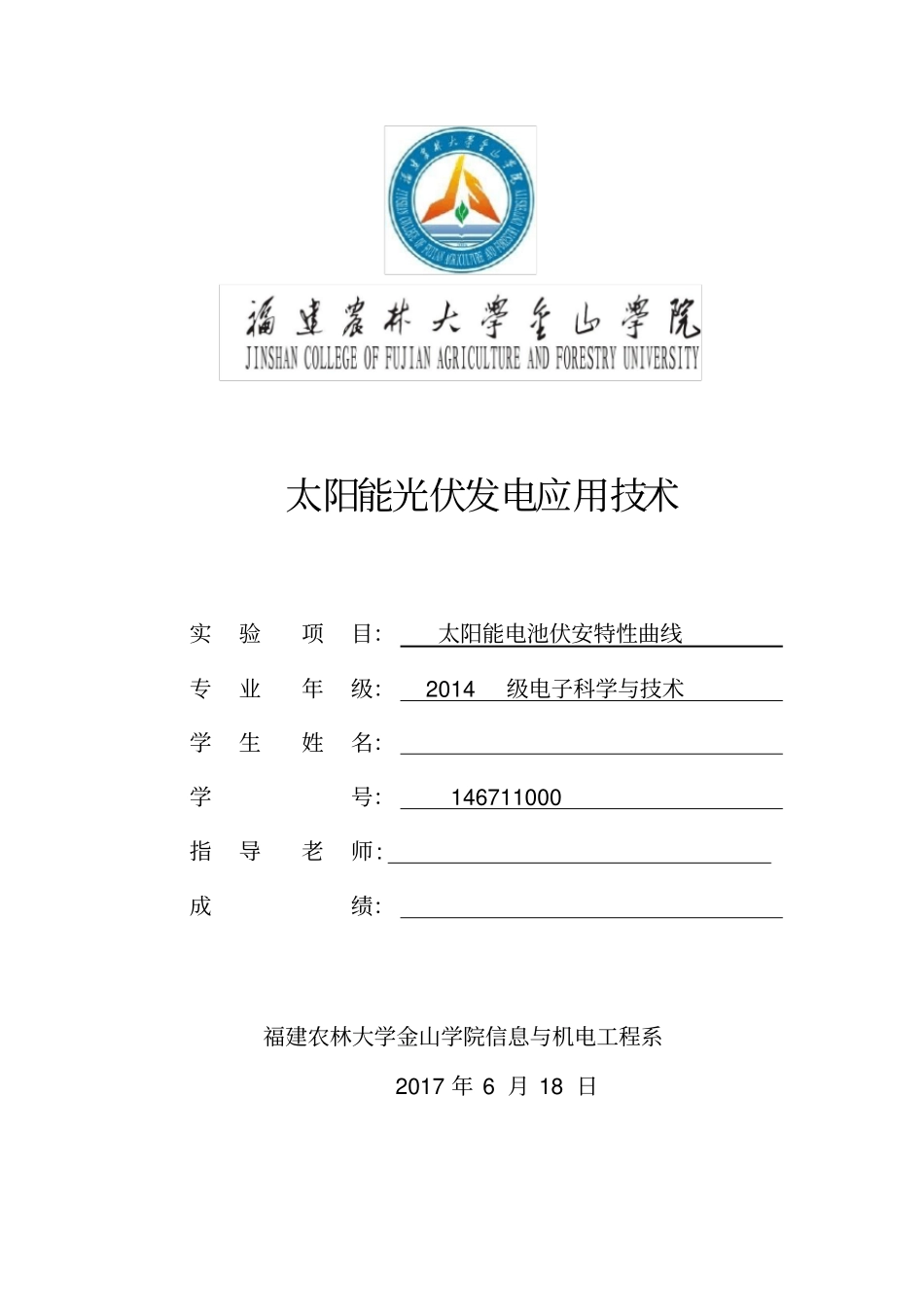

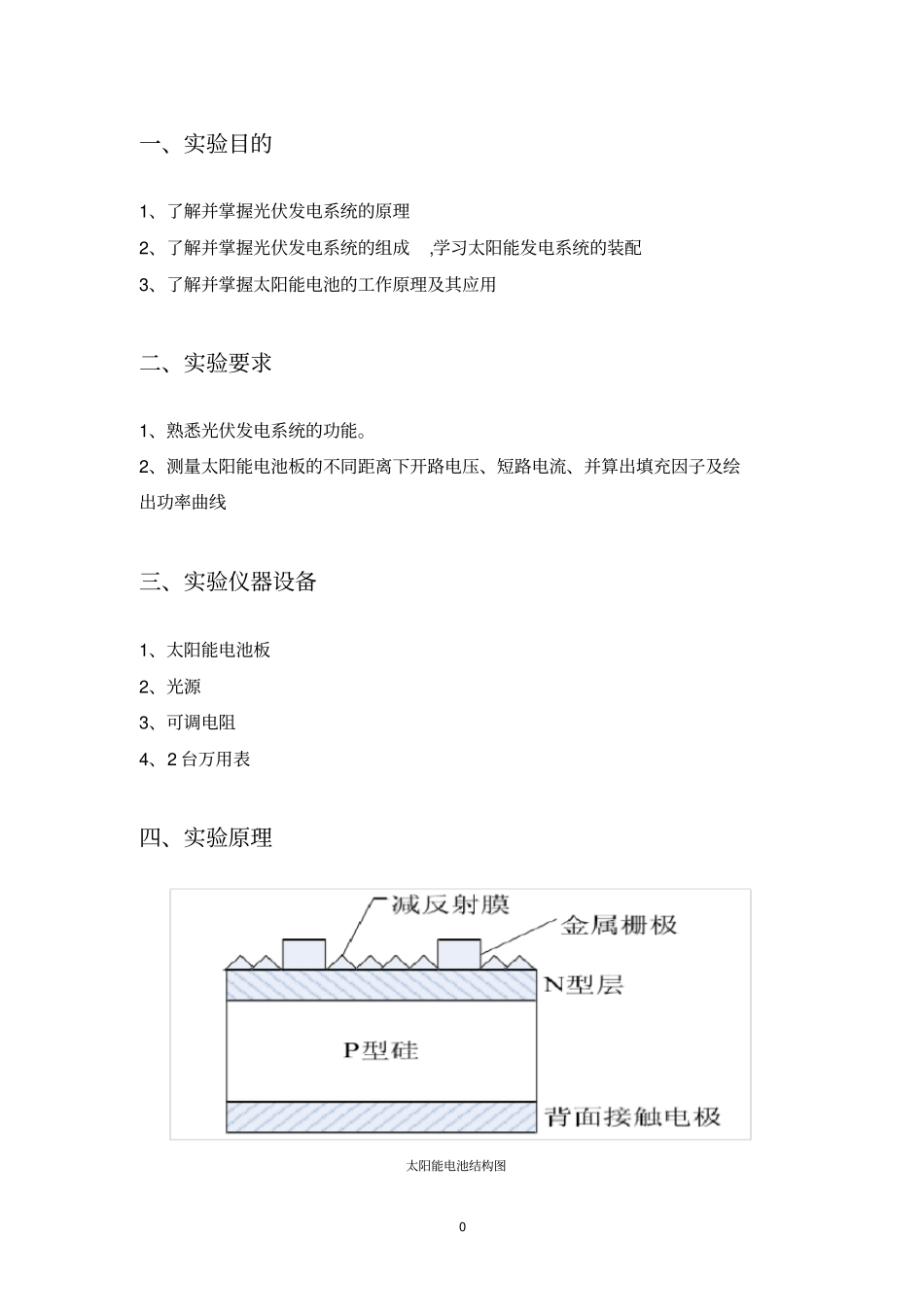

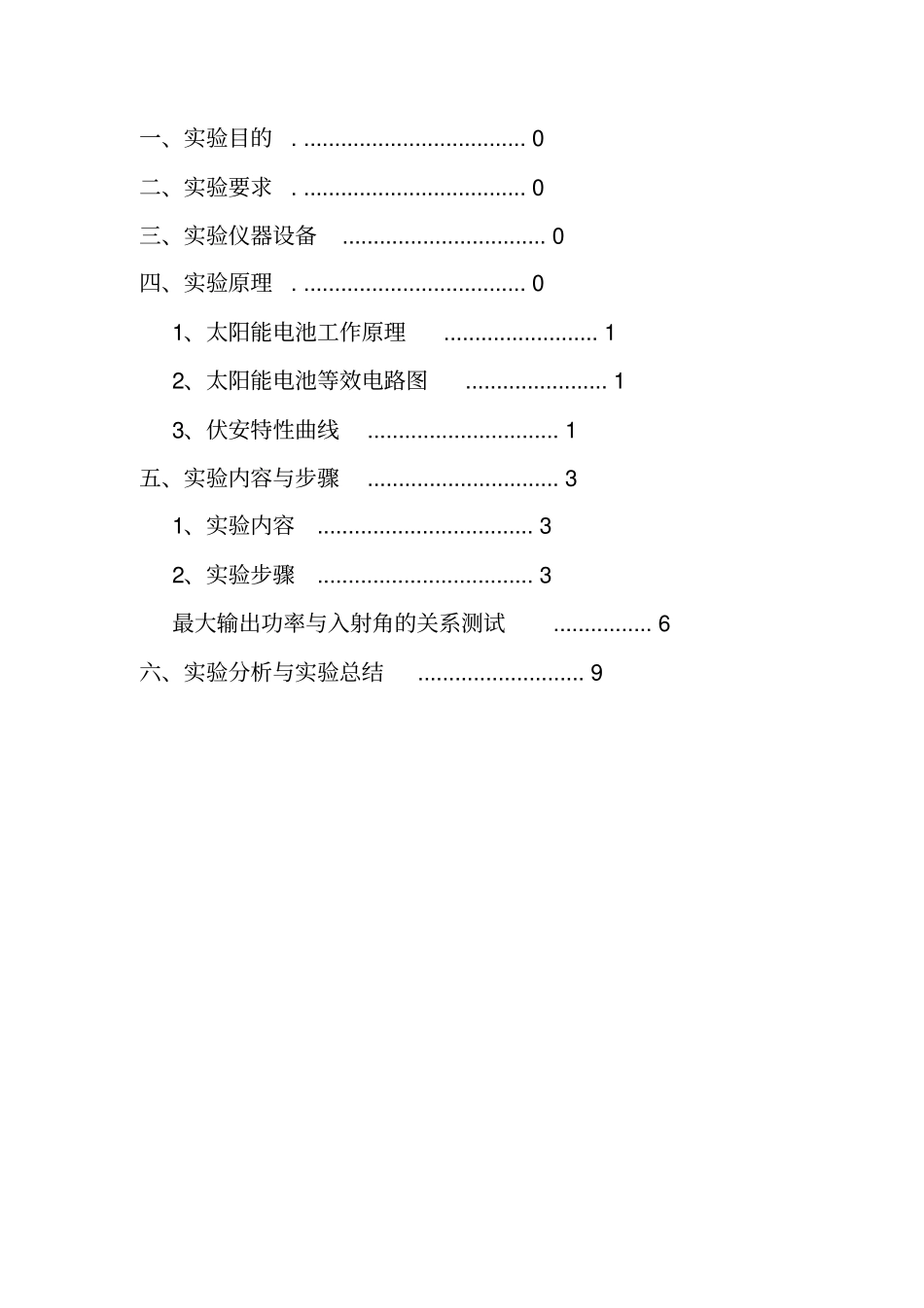

太阳能光伏发电应用技术实验项目：太阳能电池伏安特性曲线专业年级： 2014级电子科学与技术学生姓名：学号： 146711000 指导老师: 成绩：福建农林大学金山学院信息与机电工程系2017 年 6 月 18 日一、实验目的. .................................... 0 二、实验要求. .................................... 0 三、实验仪器设备................................. 0 四、实验原理. .................................... 0 1、太阳能电池工作原理......................... 1 2、太阳能电池等效电路图 ....................... 1 3、伏安特性曲线............................... 1 五、实验内容与步骤............................... 3 1、实验内容................................... 3 2、实验步骤................................... 3 最大输出功率与入射角的关系测试 ................ 6 六、实验分析与实验总结........................... 9 0 一、实验目的1、了解并掌握光伏发电系统的原理2、了解并掌握光伏发电系统的组成,学习太阳能发电系统的装配3、了解并掌握太阳能电池的工作原理及其应用二、实验要求1、熟悉光伏发电系统的功能。2、测量太阳能电池板的不同距离下开路电压、短路电流、并算出填充因子及绘出功率曲线三、实验仪器设备1、太阳能电池板2、光源3、可调电阻4、2 台万用表四、实验原理太阳能电池结构图1 1、太阳能电池工作原理光照下， P— N 结将产生光生伏特效应。当入射光能量大于导体材料的禁带宽度时，光子在表面一定深度的范围内被吸收，并在结区及其附近的空间激发电子空穴对。此时，空间电荷区内的光生电子和空穴分离，P— N 结附近扩散长度范围内的光生载流子扩散到空间电荷区。P 区的电子在电场作用下漂移到N 区,N区的空穴漂移到 P 区，产生光生电流。 光生载流子的漂移并堆积形成与结电场方向相反的电场及正向结电流。当光生电流和正向结电流相等时,P-N 结建立稳定的电势差，即光生电压。2、太阳能电池等效电路图为了进一步分析太阳能电池的特点， 可以使用一个等效电路来表现太阳能电池的工作情况 ,等效电路图如图所示.电路由一个理想恒流源IL，一个串联电阻Rs，一个并联电阻 Rsn,以及理想因子分别为1 和 2 的两个二极管 D1 和 D2 组成。太阳能电池等效电路图3、伏安特性曲线根据伏安特性曲线的数据， 可以计算出太阳能电池性能的重要参数...
