太阳能系统配置使用太阳能板-蓄电池及控制器选用计算方式VIP免费

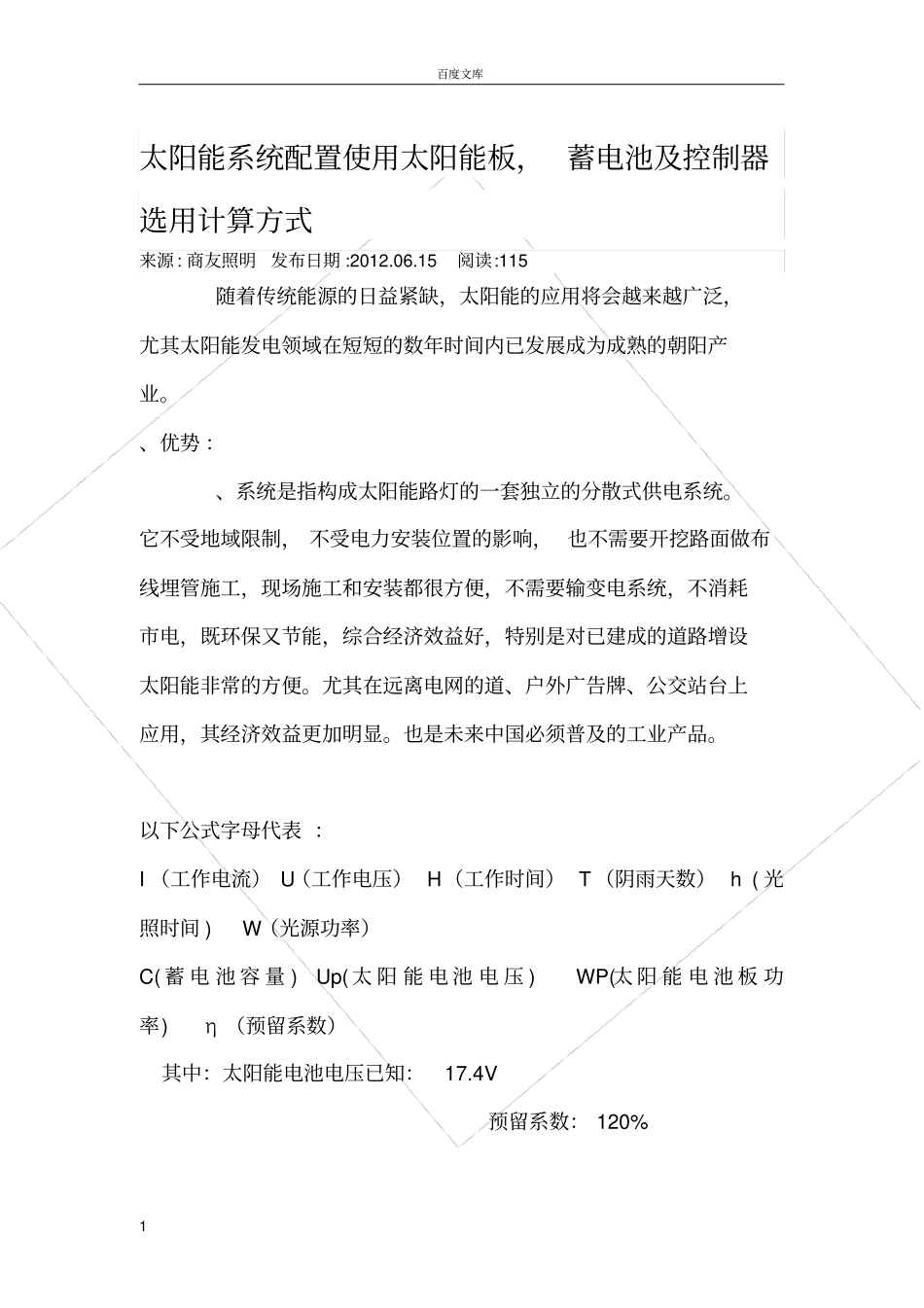

百度文库1 太阳能系统配置使用太阳能板， 蓄电池及控制器选用计算方式来源 : 商友照明发布日期 :2012.06.15 阅读:115 随着传统能源的日益紧缺，太阳能的应用将会越来越广泛，尤其太阳能发电领域在短短的数年时间内已发展成为成熟的朝阳产业。、优势 ：、系统是指构成太阳能路灯的一套独立的分散式供电系统。它不受地域限制， 不受电力安装位置的影响， 也不需要开挖路面做布线埋管施工，现场施工和安装都很方便，不需要输变电系统，不消耗市电，既环保又节能，综合经济效益好，特别是对已建成的道路增设太阳能非常的方便。尤其在远离电网的道、户外广告牌、公交站台上应用，其经济效益更加明显。也是未来中国必须普及的工业产品。以下公式字母代表 ：I （工作电流） U（工作电压） H（工作时间） T （阴雨天数） h ( 光照时间 ) W（光源功率）C( 蓄 电 池 容 量 ) Up( 太 阳 能 电 池 电 压 ) WP(太 阳 能 电 池 板 功率) η （预留系数）其中：太阳能电池电压已知：17.4V 预留系数： 120% 百度文库2 一：首先计算出电流 (I= W/U) 如：12V蓄电池系统；40W的灯 2 只，共 80 瓦。电流= 80W÷12V= 6.7A 二：计算出蓄电池容量需求(C=I*H*(T+1)* η ) 如：路灯每夜累计照明时间需要为满负载8 小时（ h）；（如晚上 8：00 开启，夜 11：30 关闭 1 路，凌晨 4：30 开启 2路，凌晨 6：30 关闭）需要满足连续阴雨天5 天的照明需求。（ 5 天另加阴雨天前一夜的照明，计 6 天）蓄电池= 6.7A ×8h ×（5+1）天= 6.7A × 48h= 321.6AH 另外为了防止蓄电池过充和过放，蓄电池一般充电到90%左右；放电余留 20%左右。所以 321.6AH 也只是应用中真正标准的70%左右。实际容量计算方法：实际蓄电池需求 =321.6AH 加 20%预留容量、再加 20%损耗 321.6AH ÷80% ×120% = 482.4AH 三：计算出电池板的需求峰值（WP）(WP=（I*H* η ） Up/h) 路灯每夜累计照明时间需要为8 小时（ h）；★：电池板平均每天接受有效光照时间为4.5 小时（h）；最少放宽对电池板需求20%的预留额。百度文库3 WP÷17.4V= （6.7A ×8h ×120%）÷4.5h WP÷17.4V= 9.33 WP = 248.7 （W）★：4.5h 每天光照时间为长江中下游附近地区日照系数。另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5%-25%左右。所以 248.7W也只是理论值，根据实际情况需要有所增加。太 阳能 板实 际需 求= 电 池板实 际需 求=248.7W ×120% = 298.32W
